5. USB-liitäntä
USB-liitäntää käytetään
• päivitetyn sovellusohjelman siirtämiseen tietokoneesta R100:aan
• tilatietojen tiedostojen (tyyppi *.txt) ja asetustiedostojen (tyyppi *.set) siir-
tämiseen R100:sta tietokoneeseen.
Kun tilatietojen tiedostot on siirretty USB-liitännän välityksellä tietokonee-
seen, tietoja voidaan tarkastella, tutkia ja järjestää millä tahansa tekstinkäsit-
telyohjelmalla ja tulostaa ne halutulla tulostimella.

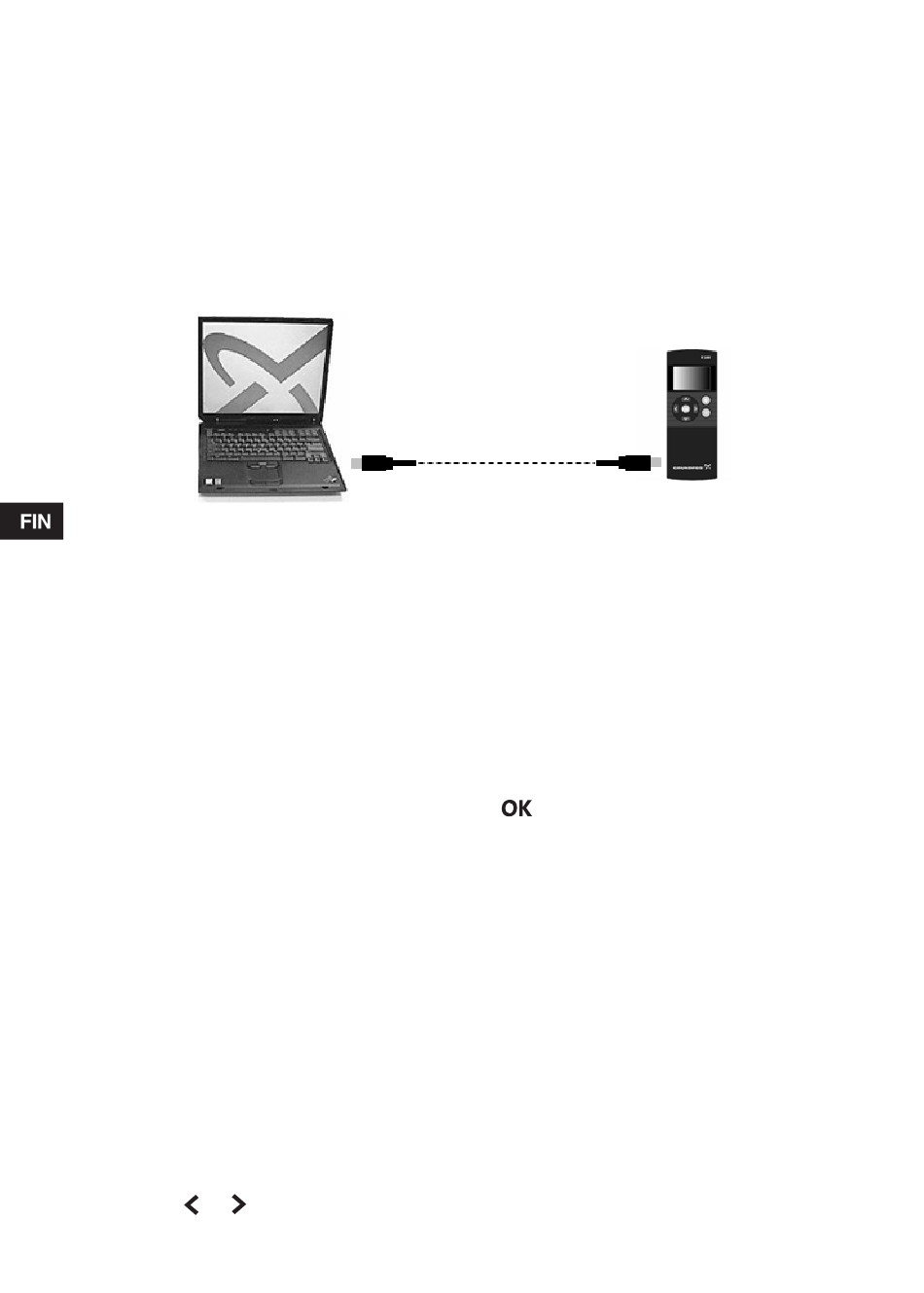

Kuva 3 Liittäminen tietokoneeseen USB-liitännällä
5.1 R100:n ohjelmointi
Jos ilmoitus "Vieras tuote" tulee R100:n näytölle kommunikoitaessa jonkin
tuotteen kanssa, R100:aan on päivitettävä uusi sovellusohjelman versio.
Kysy ohjelman saatavuus Grundfosilta.
5.2 R100:n sovellusohjelman päivittäminen
1. Katkaise R100:n virta.
2. Kytke R100 tietokoneeseen USB-kaapelilla.
3. Paina kaikkia neljää nuolipainiketta ja
kytkeytyy päälle ja "Programming mode" avautuu, jolloin näkyviin tulee
ilmoitus "USB link established". Windowsin resurssienhallinnassa laite on
"Removable Disk" ja sovellusohjelman tiedosto (tyyppi *.mk2) tulee
näkyviin.
4. Poista sovellusohjelman tiedosto. "Device busy" tulee näkyviin R100:n
näytölle poistamisen ajaksi, joka kestää 30 sekuntia. Poistamisen jälkeen
R100:n näytölle tulee ilmoitus "USB link established".
5. Kopioi uusi sovellusohjelman tiedosto asemaan "Removable Disk".
"Device busy" näkyy R100:n näytöllä tiedoston siirron ajan, joka kestää
noin 50 sekuntia. Tiedoston siirron jälkeen R100:n näytölle tulee ilmoitus
"Device safe to remove".
6. Katkaise R100:n USB-liitäntä turvallisesti.
R100:n näytölle tulee ilmoitus "Application program download complete".
Tämä kestää 5 - 10 sekuntia. Päivitys on nyt onnistuneesti suoritettu.
7. Paina ja samanaikaisesti R100:n virran katkaisemiseksi.
112
Tyyppi A
USB
Tyyppi B
mini
samanaikaisesti. R100
