2N IP Verso Manuel D'installation page 150

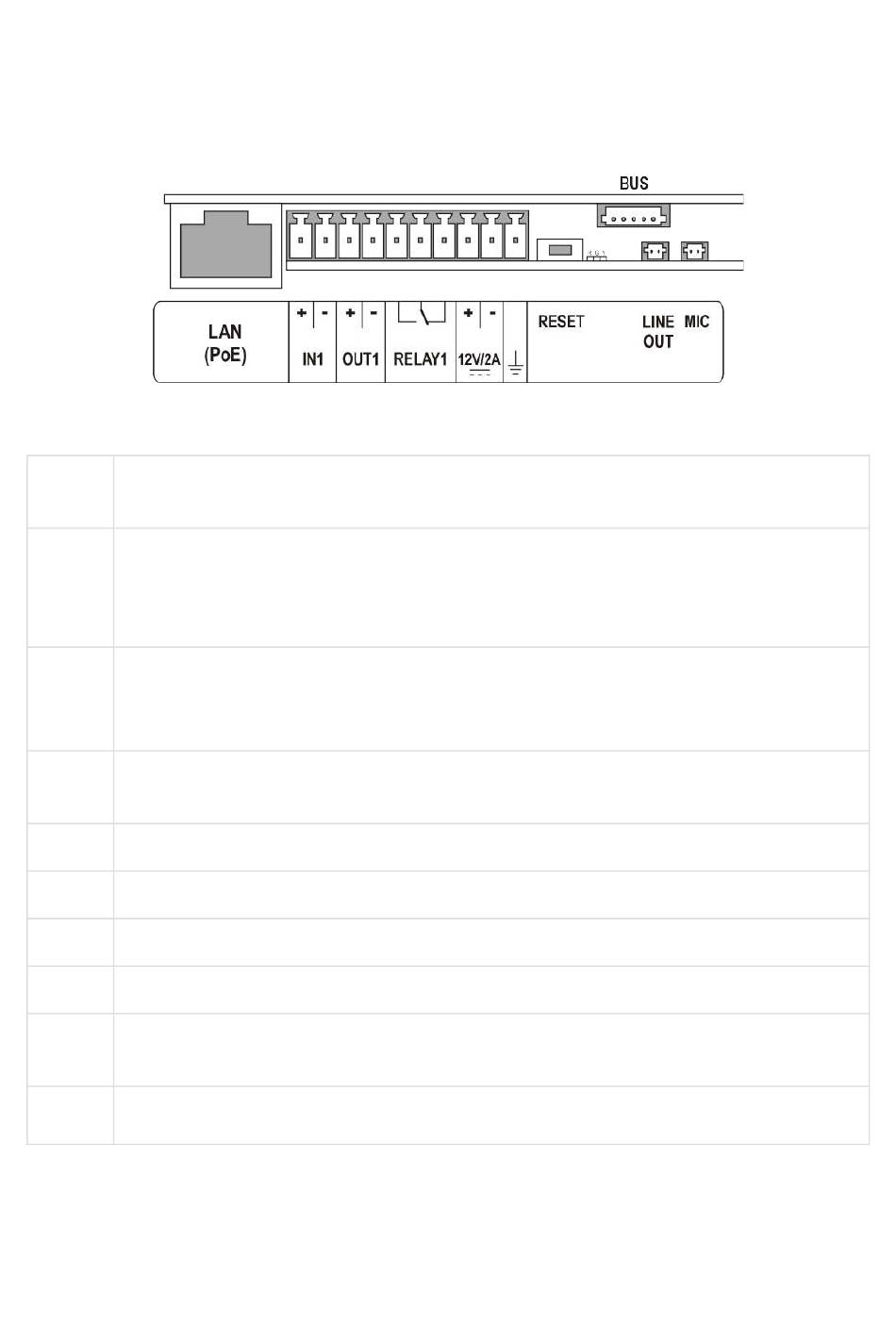

Configuration du connecteur de l'unité principale
Légende
LAN Connecteur LAN (PoE selon 802.3af)
(PoE)
IN1 Bornes IN1 pour l'entrée en mode passif / actif (−30 V à +30 V DC)
• OFF = ouvert OU UIN > 1,5 V
• ON = contact fermé OU UIN < 1,5 V
OUT1
Bornes OUT1 de sortie active pour relais de sécurité 2N
de verrouillage électrique 8 jusqu'à 12 V CC en fonction de l'alimentation (PoE : 10
V; adaptateur: tension d'alimentation moins 2 V), max. 400 mA
RELAY Bornes RELAY1 avec contact 30 V / 1 A AC / DC NO / NC accessible. Ne sert que pour
1 connecter les appareils non critiques (par ex. des lumières).
12V/2A Bornes d'alimentation 12 V / 2 A DC externes
GND Borne de mise à la terre
RESET RESET / Bouton de réinitialisation (paramètres d'usines)
RGY LED d'indication (rouge/vert/jaune)
LINE Connecteur LINE OUT (1 VRMS).
OUT
MIC MIC connecteur pour le microphone
2N® IP Verso Manuel d'installation
Type de connecteur JST SHR-02V-S.
®
ou connexion d'une gâche
150 / 218
