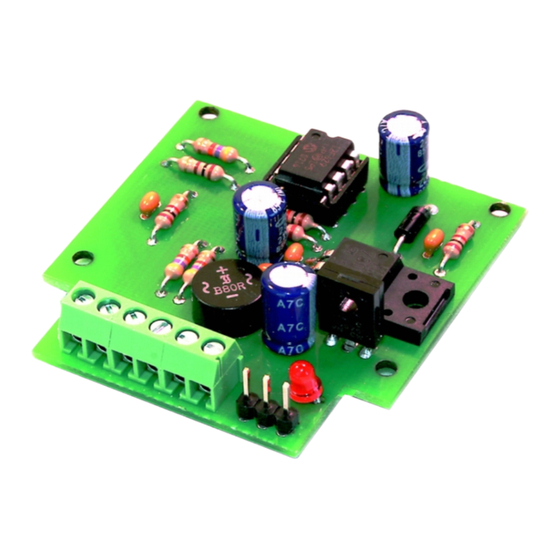

- Page 1 Mode d´emploi Module de commande de servomoteur No. d´article 55-010x5 | Art. 55-010x6 | Art. 55-010x7 Pour tous les kits et modules montés de la série SAS tams elektronik tams elektronik n n n n n n...
-
Page 2: Table Des Matières
10. Déclaration de garantie..............36 11. Déclaration de conformité CE.............37 12. Déclarations concernant la directive DEEE........37 © 09/2016 Tams Elektronik GmbH Tous droits réservés, en particulier les droits de reproduction et de diffusion ainsi que de traduction. Toute duplication ou reproduction sous quelque forme que ce soit nécessite l´accord écrit de la societé... -
Page 3: Premier Pas
Français Modules SAS 1. Premier pas Comment ce mode d'emploi peut vous aider Ce mode d'emploi vous aide pas à pas lors de l'assemblage des prêts-à- monter et de l'installation et de la mise en œuvre des modules prêts à l'emploi. -
Page 4: Matériel Nécessaire
Modules SAS Français Vérifier le contenu Vérifiez que l’emballage est complet : un prêt-à-monter composé de toutes les pièces figurant dans la liste des composants et un circuit imprimé ou un module prêt à l'emploi ou un module prêt à l'emploi avec capot, ... -
Page 5: Conseils Concernant La Sécurité
Français Modules SAS 2. Conseils concernant la sécurité Dangers mécaniques Les câbles et autres composants coupés présentent des parties tranchantes qui peuvent provoquer des coupures de la peau. Soyez prudent en les prenant en main. Des dégâts visibles sur des composants peuvent entraîner un danger incalculable. -
Page 6: Danger D'incendie
Modules SAS Français Danger d'incendie La panne chaude du fer à souder entrant en contact avec un matériau inflammable crée un risque d'incendie. L'incendie peut provoquer des blessures ou la mort par brûlures ou asphyxie. Ne branchez au secteur le fer à souder que durant le temps effectif de la soudure. Maintenez la panne éloignée de tout matériau inflammable. -
Page 7: Pour Réussir Vos Soudures
Français Modules SAS Dans les ateliers professionnels, les règles de sécurité de la profession doivent être respectées. 3. Pour réussir vos soudures Rappelez-vous : Une soudure inadéquate peut provoquer des dégâts par la chaleur voire l'incendie. Evitez ces dangers : lisez et respectez les règles édictées dans le chapitre Conseils concernant la sécurité... - Page 8 Modules SAS Français Après le soudage, coupez les câbles à raz de la soudure avec une pince coupante. Enfin, contrôlez toutes les liaisons et vérifiez que la polarité de tous les composants a été respectée. Vérifiez aussi qu'aucun pont de soudure n'a été...
-
Page 9: Fonction
Français Modules SAS 4. Fonction La SAS pilote un servomoteur pour modélisme. Elle est conçue pour être utilisée et adaptée aux demandes individuelles avec des boutons- poussoirs. Toutes ses fonctions sont exploitables sur un réseau analogique. Le SAS peut aussi être commandé par un décodeur d’aiguillage et peut ainsi être intégré... - Page 10 Modules SAS Français Réglages des mouvements Des touches de programmation permettent de régler : Début et fin de course du servomoteur (à l’intérieur des limites mécaniques de rotation du servomoteur), Vitesse de rotation du servomoteur. Commande de servomoteur SAS-1 " linéaire " Mouvement linéaire entre les deux positions extrêmes avec arrêt automatique en fin de course.
- Page 11 Français Modules SAS Commande de servomoteur SAS-2 et SAS-3 " aiguillages 1 et 2 " Mouvement linéaire entre les deux positions extrêmes avec arrêt automatique en fin de course. Vitesse constante. Impossible d’interrompre le mouvement. Déclenchement du Le bouton-poussoir déclenche le mouvement mouvement vers l’autre position.
- Page 12 Modules SAS Français Commande de servomoteur SAS-4 " bascule " Mouvement de bascule. Variante 1: arrêt automatique après 20 cycles. Variante 2: mouvements permanents. Déclenchement du Bouton-poussoir 1 20 répétitions du mouvement mouvement, puis arrêt automatique. Une nouvelle action sur le bouton 1 pendant le déroulement des mouvements relance le processus complet (20 répétitions).
- Page 13 Français Modules SAS Commande de servomoteur SAS-5 " signaux et barrières " Mouvement de sémaphores et de barrières de passage à niveau avec arrêt automatique en position finale. Variante 1 : sans " intervention humaine " (courbe supérieure) Variante 2 : avec " intervention humaine " (courbe inférieure) Impossible d’interrompre le mouvement.
-
Page 14: Caractéristiques Techniques
Modules SAS Français 5. Caractéristiques techniques Attention : Sur un réseau numérique, la commande de servomoteur ne doit pas être alimentée par du courant numérique ! Utilisez dans ce cas un transformateur dédié ! Alimentation 12-18 Volt courant alternatif ou 12 –... -
Page 15: Assembler Le Prêt-À-Monter
Français Modules SAS 6. Assembler le prêt-à-monter Vous pouvez sauter ce chapitre si vous avez acquis un module prêt à l'emploi ou complet avec capot. Préparation Placez les composants triés devant vous sur le plan de travail. Les composants électroniques présentent les caractéristiques suivantes à respecter pour éviter toute erreur de montage : Résistances Les résistances "freinent"... - Page 16 Modules SAS Français Diodes électroluminescentes (DEL) Alimentées dans le bon sens, les DEL s’allument. Elles sont disponibles en différents modèles. Pour les DEL disposant de pattes, la patte la plus longue est toujours l’anode (pôle positif). Les DEL doivent toujours être utilisées avec une résistance car elles peuvent être détruites par un courant trop fort.
- Page 17 Français Modules SAS Condensateurs électrolytiques Les condensateurs électrolytiques sont souvent utilisés pour stocker l’énergie. Contrairement condensateurs céramique, ils sont polarisés. L’un des deux connecteurs est identifié par le signe moins (-), ce qui donne le sens de montage. Sa valeur est imprimée sur le capot.
-
Page 18: Microcontrôleurs
Modules SAS Français Circuits intégrés (CI) Les CI ont des fonctions différentes selon leur type. Ils sont polarisés et leur sens de montage doit être respecté. La forme la plus courante de boîtier est le boîtier "DIP" à 4, 6, 8, 14, 16 ou 18 "pattes". Un marquage en cercle ou demi-cercle du coté... -
Page 19: Interrupteur Et Bouton-Poussoir
Français Modules SAS Relais Les relais sont des inverseurs électriques qui ferment l’un ou l’autre circuit selon leur position. Leur fonctionnement est comparable à celui d’un bouton-poussoir qui ne maintient le contact que tant qu’il est enfoncé. Un relais bistable est comparable à un interrupteur, il conserve sa position après chaque inversion. - Page 20 Modules SAS Français SAS: Nomenclature 100 R4, R5, R6 1 k Résistances R8, R9 3,3 k R2, R3, R7 47 k Diodes 1N400x LED1 Redresseurs D1-4 B80C800 C4, C5, C6, C7, Condensateurs 100 nF Condensateurs électrolytiques C1, C2, C3 220µF/25V Transistors IRLU 024 N...
- Page 21 Français Modules SAS SAS: Plan d´implantation HST (SAS-3): Plan d´implantation Page 21...
-
Page 22: Assemblage
Modules SAS Français Assemblage Procédez dans l’ordre de la liste suivante. Soudez les composants du côté "soudure" et coupez les fils excédentaires avec une petite pince coupante. Respectez les conseils de soudage du paragraphe 3. Attention: Certains composants doivent être montés en respectant leur polarité ! En cas d’erreur de montage, ils peuvent être détruits lors de la mise sous tension. - Page 23 Français Modules SAS Lors du montage, le marquage du support Supports de CI doit coïncider avec le marquage de la platine ! Respectez la polarisation! Redresseurs Les pôles sont indiqués sur le capot. Le pôle positif est la patte la plus longue. Respectez la polarisation! Pour les transistors à...
- Page 24 Modules SAS Français Asssemblage de la platine SAS Résistances Sens de montage indifférent. Respectez la polarisation! Le sens de montage est indiqué par un cercle Diodes situé à la fin de la diode vue dans le sens de passage du courant. Cela figure sur le plan de montage.
-
Page 25: Connecter Le Sas
Français Modules SAS 7. Connecter le SAS 7.1. INFO : connexions du servomoteur Connexion Description Marquage Couleur du câble (autres variantes possibles) Alimentation "GND" noir ou brun "VCC" rouge Impulsion (sgnal) "PW" blanc ou orange L’attribution des connexions électriques des servomoteurs n’est pas standardisée. -
Page 26: Connecter La Platine Sas
Modules SAS Français 7.2. Connecter la platine SAS Plan de connexion Pour toutes les versions, connectez d’abord les trois boutons de programmation, le servomoteur et l’alimentation. boutons de programmation "SET": bouton poussoir noir boutons de programmation 1 et 2 (connexions E1 et E2): boutons poussoirs rouges Testez ensuite le servomoteur et réglez l’angle de rotation. - Page 27 Français Modules SAS Les trois boutons-poussoirs peuvent rester connectés. Il est cependant recommandé d’enlever le bouton " Set " après avoir peaufiné tous les réglages pour éviter une éventuelle déprogrammation involontaire. Connexions de la platine SAS (sauf SAS-3) Retour pour tous les boutons-poussoirs Bouton de programmation 1 / Bouton 1 ...
- Page 28 Modules SAS Français Connexions de la platine SAS-3 Platine SAS-3 Platine HST Retour pour tous les boutons- Masse poussoirs Bouton de programmation 1 / bouton 1 Bouton de programmation Entrée de commande " SET " Bouton de programmation 2 / --- Entrée de commande alimentation Transformateur...
- Page 29 Français Modules SAS Plan de connexion 2: SAS-3 <--> HST Attention : Avant la mise en service, assurez-vous que la polarité du cœur corresponde à celle de l’aiguille. S’il y a lieu, inversez les connexions HS1 et HS3. Sinon, le passage d’un train provoquera un court-circuit. Attention : Ne réglez pas le SAS-3 lorsque la platine HST est connectée.
-
Page 30: Connexion De La Platine Sas À Un Décodeur D'aiguillage
Modules SAS Français 7.3. Connexion de la platine SAS à un décodeur d’aiguillage Les mouvements de servomoteur peuvent aussi être déclenchés par un décodeur d’aiguillage. La commande par boutons en parallèle reste possible. Plan de connexion 3: SAS <--> Décodeur d´aiguillage Attention : Les sorties d’un décodeur d’aiguillage ne doivent pas être connectées directement à... - Page 31 Français Modules SAS Relais Connecté à : Sortie A1 ou A2 du décodeur d’aiguillage et retour correspondant du décodeur (RL) Bobine SAS-2 et SAS-3 : Sortie A1 ou A2 du décodeur d’aiguillage et retour correspondant du décodeur (RL) Entrées E1 ou E2 de SAS et retour de SAS ( contacts SAS-2 et SAS-3 : ...
-
Page 32: Programmation De La Commande De Servomoteur Sas
Modules SAS Français 8. Programmation de la commande de servomoteur SAS Les trois boutons de programmation (connexion concormément à plan de connexion 1) permettent de régler les fins de course et la vitesse de rotation du servomoteur. Attention : Ne réglez pas le SAS-3 lorsque la platine HST est connectée. Débranchez la liaison avec la platine HST ou coupez l’alimentation de la voie. -
Page 33: Liste De Vérification Pour Recherche Des Anomalies
Français Modules SAS Programmer mode programmation, reste allumée faut systématiquement passer par les trois étapes. Bouton Effet Etape 1 : E1 ou E2 Avec E1 ou E2, modifiez la position A. Validez avec le bouton SET. sauvegarde / fin de l’étape 1. Etape 2 : E1 ou E2 Avec E1 ou E2, modifiez la position B. - Page 34 Modules SAS Français vérification visuelle (à paragraphe 6.) et corrigez s’il y a lieu les défauts. Sinon envoyez le module en réparation. Le servomoteur ne réagit pas. Cause possible : les connexions du servomoteur au SAS ne sont pas correctes.
- Page 35 Français Modules SAS Hotline : En cas de problème avec votre module, notre service de dépannage est à votre disposition (voir dernière page). Réparations : vous pouvez nous envoyer un module défectueux en réparation (adresse en dernière page). Si la garantie s’applique, la réparation est gratuite.
-
Page 36: Déclaration De Garantie
Modules SAS Français 10. Déclaration de garantie Nous offrons pour ce produit 2 ans de garantie à partir de la date d’achat par le premier client, limitée toutefois à 3 ans après l’arrêt de la production en série du produit. Le premier client est le consommateur qui a acquis le produit auprès de notre société, d’un revendeur ou d’un installateur agréés. -
Page 37: Déclaration De Conformité Ce
Français Modules SAS 11. Déclaration de conformité CE Ce produit répond aux exigences des directives suivantes et porte donc la marque CE. 2004/108/EG concernant la compatibilité électromagnétique. Fondé sur les normes : EN 55014-1 and EN 61000-6-3. Respectez les consignes suivantes pour conserver un fonctionnement exempt de parasites et d'émissions électromagnétiques gênantes : ... - Page 38 Modules SAS Français Page 38...
- Page 39 Français Modules SAS Page 39...
- Page 40 Informations et conseils: http://www.tams-online.de Garantie et service: Tams Elektronik GmbH Fuhrberger Straße 4 DE-30625 Hannover fon: +49 (0)511 / 55 60 60 fax: +49 (0)511 / 55 61 61 e-mail: modellbahn@tams-online.de...
