17.2.10 Utilisation de la vanne d'arrêt et de l'orifice de service
Manipulation de la vanne d'arrêt
Ouverture de la vanne d'arrêt
RYYQ+RYMQ+RXYQ
Pompe à chaleur VRV IV+
4P546228-1C – 2021.11
▪ N'utilisez PAS d'antioxydants lors du brasage des raccords de tuyaux.
Les résidus peuvent obstruer les tuyaux et détruire l'équipement.
▪ N'utilisez PAS de décapant lors du brasage de la tuyauterie de réfrigérant cuivre/
cuivre. Utilisez un alliage de brasure à base de cuprophosphore (BCuP) qui NE
requiert PAS de décapant.
Le fondant a une influence extrêmement néfaste sur les tuyauteries de
réfrigérant. Par exemple, si du fondant à base de chlore est utilisé, il provoquera
la corrosion des tuyaux ou, tout particulièrement, si le fondant contient du fluor,
il endommagera l'huile de réfrigérant.
▪ Lors du brasage, protégez TOUJOURS les surfaces environnantes (par ex. mousse
isolante) de la chaleur.
Prenez les directives suivantes en compte:
▪ Veillez à maintenir les vannes d'arrêt ouvertes pendant le fonctionnement.
▪ Les vannes d'arrêt de gaz et de liquide sont fermées d'usine.

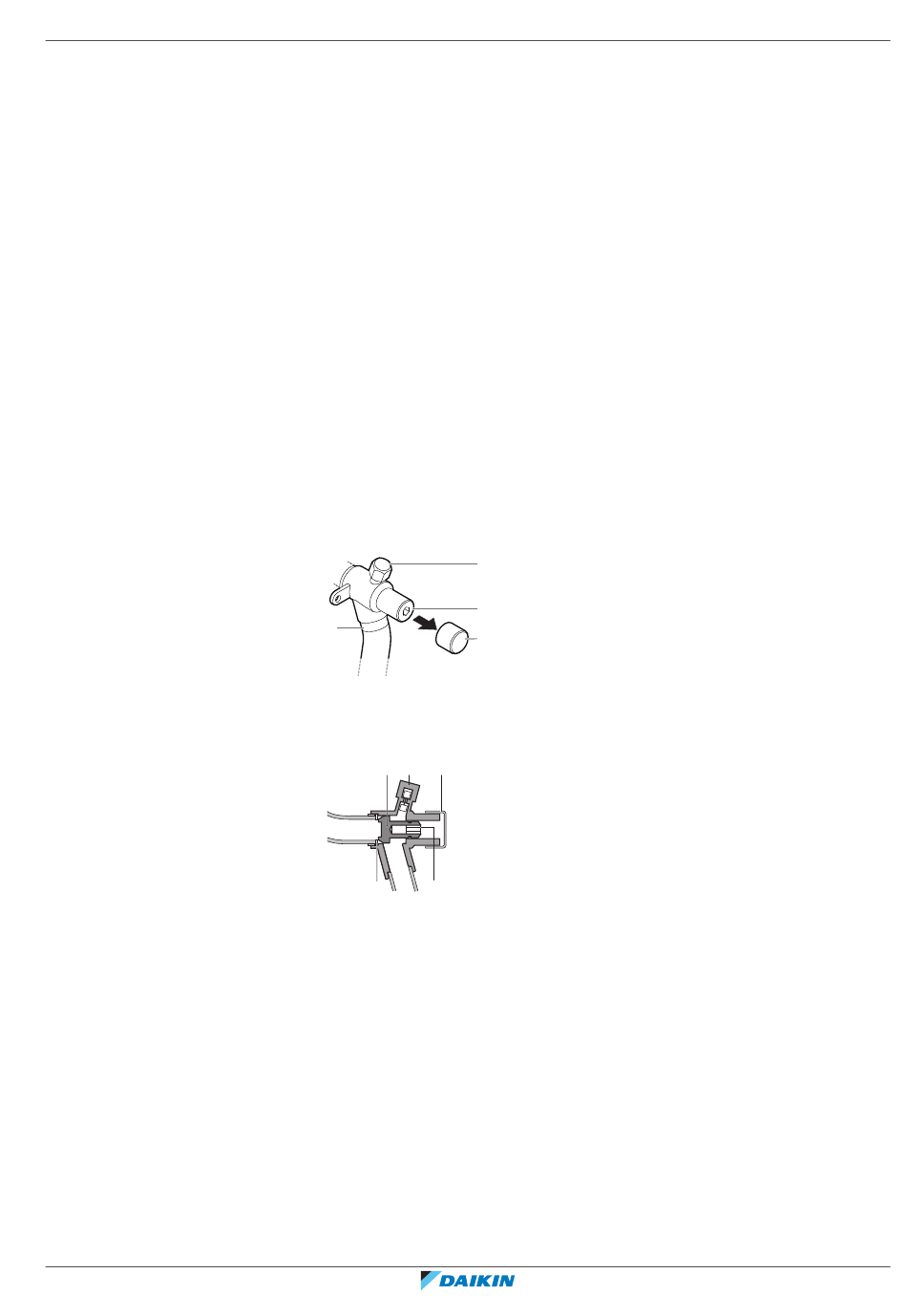

▪ Les figures ci-dessous illustrent le nom de chaque pièce requise pour manipuler
la vanne d'arrêt.
c
a Orifice de service et couvercle d'orifice de service
b Vanne d'arrêt
c Connexion de la tuyauterie sur site
d Capuchon pare-poussière
d a b
e c
a Orifice de service
b Capuchon pare-poussière
c Trou hexagonal
d Arbre
e Joint
▪ NE forcez PAS trop sur la vanne d'arrêt, faute de quoi vous risquez de casser le
corps de la vanne.
1 Retrait du couvercle de la vanne d'arrêt.
2 Insérez une clé hexagonale dans la vanne d'arrêt et tournez la vanne d'arrêt
dans le sens contraire des aiguilles d'une montre.
