Sommaire des Matières pour LaserLiner Quadrum OneTouch

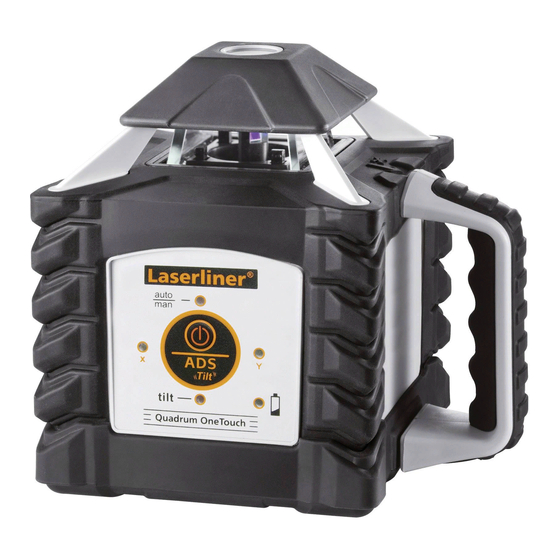

- Page 1 Quadrum OneTouch / Quadrum OneTouch Green auto Laser 530-670 nm IP 66...
- Page 2 Lisez entièrement le mode d'emploi et les carnets ci-joints "Remarques supplémentaires et concernant la garantie" et "Consignes de sécurité pour les lasers de classe 3R". Suivez les instructions mentionnées ici. Conservez ces informations en lieu sûr. Laser rotatif entièrement automatique à rayon laser vert / rouge.
- Page 3 Quadrum OneTounch / Quadrum OneTounch Green Caractéristiques particulières et fonctions du produit Le laser rotatif démarre immédiatement avec la rotation et s'oriente automatiquement. Il est posé dans la position de base nécessaire - dans l'angle de fonctionnement de ± 5°. Le système automatique se charge immédiatement du réglage de précision : deux capteurs de mesure électroni- ques saisissent les données des axes X et Y.
- Page 4 Nivellement Inclinaisons horizontal Quadrum OneTouch Green : la technologie du laser vert La couleur, c’est-à-dire la longueur d’onde, d’un laser détermine à quelle distance l’oil voit le rayon laser. Cela est dû à la physiologie de l’oil humain – nous avons l’impression que le vert est plus clair que le rouge. C’est pour- quoi les lasers verts sont d’une visibilité...
- Page 5 Quadrum OneTounch / Quadrum OneTounch Green Chargement de l'accu – Avant utilisation, recharger complètement l'accu de l'appareil. – Brancher le chargeur sur le secteur et sur la prise de charge (H) du compartiment à accu (J). Utiliser uniquement le chargeur joint à l’appareil. Le droit à...
- Page 6 Tête à prismes / Écrou de fixation du Sortie du rayon laser compartiment à piles ou de l'accu Diodes de réception de la télécommande (4 diodes) Prise de charge Champ de commande Compartiment à piles (Touche MARCHE/ARRET) Compartiment à accu Filetage de 5/8"...
- Page 7 Quadrum OneTounch / Quadrum OneTounch Green Champ de commande Télécommande Quadrum OneTouch Fonction auto/man Touche de positionnement (rotation vers la gauche) DEL de la fonction auto/man: Fonction auto./man. : DEL éteinte : déplacer l'axe Y vers le haut. alignement automatique DEL allumée : alignement manuel...
- Page 8 Nivellements horizontal auto – Utilisation à l’horizontale : Poser l’appareil sur une surface aussi plane que possible ou le fixer sur un trépied – Appuyer sur la touche MARCHE/ARRET. DEL de la fonction auto/man éteinte : alignement automatique – L’appareil se met à niveau automatiquement dans une plage de ± 5°. Dans la phase de réglage, le laser tourne et les DEL tilt, X et Y clignotent.
- Page 9 Quadrum OneTounch / Quadrum OneTounch Green Fonction d'inclinaison > 5° Il est possible de projeter de plus grandes inclinai- sons en utilisant la plaque angulaire, réf. 080.75. CONSEIL : laisser tout d'abord l'appareil s'orienter automatiquement et régler la plaque angulaire sur zéro.
- Page 10 Ce produit est un appareil électrique et doit donc faire l‘objet d‘une collecte et d‘une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE). Autres remarques complémentaires et consignes de sécurité sur www.laserliner.com/info...
- Page 11 5. Répétez les instructions des points 3. et 4. pour le contrôle de l’axe des Y. Un ajustage est nécessaire pour les axes X ou Y si A2 et A3 sont écartés l‘un de l‘autre de plus de 0,75 mm / 10 m. Prenez contact avec votre revendeur ou appelez le service après-vente de UMAREX-LASERLINER.
- Page 12 Pour le réglage, s’assurer de l'orientation du laser rotatif. Régler systématiquement tous les axes. Réglage de l’axe X Activation du mode de réglage : allumer le Quadrum OneTouch. Appuyer simultanément sur les touches Plus/Moins de l'axe Y jusqu'à ce que la DEL X clignote rapidement.
