Pilz PNOZ s2 Données Techniques

Relais d'arrêt d'urgence, protecteurs mobiles
jusqu'en catégorie 2, EN 954-1
PNOZ s2
1.2
1.2 PNOZ s2 NSG-D-3-393-2007-07 Relais d'arrêt d'urgence, protecteurs mobiles jusqu'en catégorie 2, EN 954-1 PNOZ s2 PNOZ s2

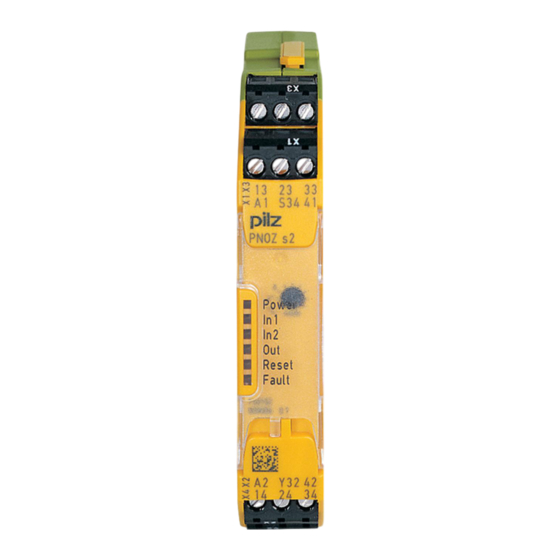

Bloc logique de sécurité pour la sur-
veillance de poussoirs d'arrêt d'urgen-
ce et de protecteurs mobiles
Homologations
Schéma de principe
* Séparation galvanique selon la norme EN 60947-1, 6 kV
Pilz GmbH & Co. KG, Sichere Automation, Felix-Wankel-Straße 2, 73760 Ostfildern, Allemagne
1.2-10
Téléphone : +49 711 3409-0, Télécopie : +49 711 3409-133, E-mail : pilz.gmbh@pilz.de
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
Caractéristiques de l'appareil
Sorties de relais à contact lié :
– 3 contacts de sécurité (F) instan-
tanés
– 1 contact d'information (O) ins-
tantané
Séparation galvanique entre les
contacts de sécurité de tous les
autres circuits
1 sortie statique
Raccordements possibles pour :
– poussoir d'arrêt d'urgence
– interrupteur de position
– poussoir de réarmement
1 bloc d'extension de contacts
PNOZsigma raccordable par con-
necteur
Modes de fonctionnement régla-
bles par sélecteur
PNOZ s2
LED de visualisation pour :
tension d'alimentation
Etat d'entrée canal 1
Etat d'entrée canal 2
Etat de commutation des contacts
de sécurité
circuit de réarmement
Erreur
Borniers débrochables (au choix
avec raccordement à ressort ou à
vis)
Variantes d'appareils : voir référen-
ces
Description de l'appareil
Le bloc logique de sécurité satisfait
aux exigences des normes EN 60947-
5-1, EN 60204-1 et VDE 0113-1 et
peut être utilisé dans des applications
avec des
poussoirs d'arrêt d'urgence
protecteurs mobiles
Caractéristiques de sécurité
Le relais satisfait aux exigences de sé-
curité suivantes :
La conception interne est redon-
dante avec une autosurveillance.
Le dispositif de sécurité reste actif,
même en cas de défaillance d'un
composant.
L'ouverture et la fermeture correc-
tes des relais internes sont contrô-
lées automatiquement à chaque
cycle marche/arrêt de la machine.
L'appareil est équipé d'une sécurité
électronique.
NSG-D-3-393-2007-07
