3.

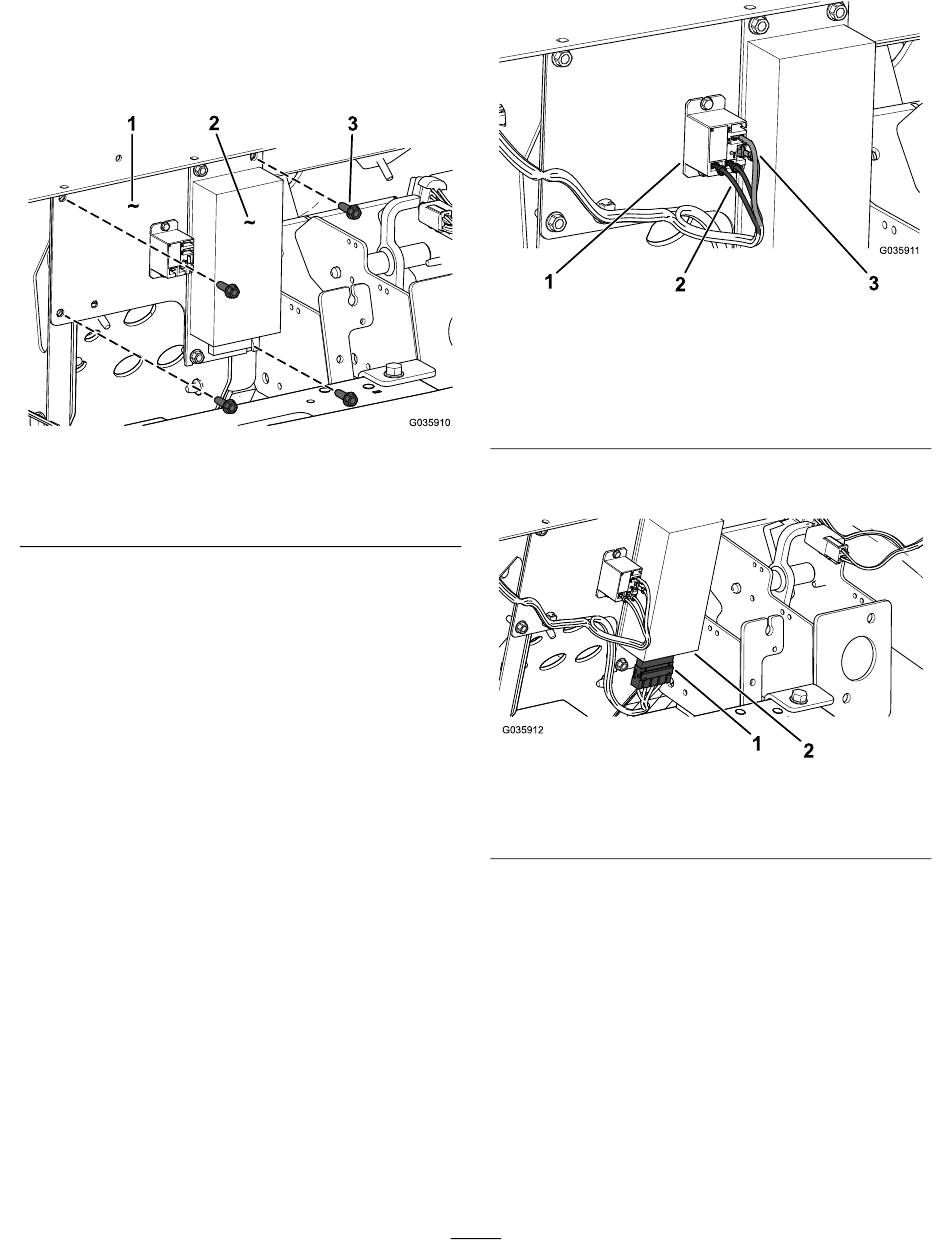

Fixez le support du convertisseur sur la machine
à l'aide de 2 vis autotaraudeuses (¼" x ¾")
sur le côté gauche du support et de 2 vis
autotaraudeuses (¼" x ¾") sur le côté droit,
comme montré à la
Figure 6
1. Support de convertisseur
2. Convertisseur
4.
Reliez les connecteurs du faisceau de
modification de la tension au relais comme suit :
Connectez les fils de la bobine de relais
(noir à rayure blanche et orange) aux petites
bornes à la base du relais
Connectez les fils de contact du relais (vert
et bleu) aux grandes bornes
Remarque:
Les bornes sont de polarité
indifférente.
Figure
6.
3. Vis autotaraudeuse (¼" x
¾")
(Figure
7).
(Figure
7).
1. Relais
2. Fil de bobine de relais
(noir à rayure blanche et
orange)
g035910
5.
Reliez le connecteur du faisceau de modification
de la tension au convertisseur
1. Connecteur du faisceau
de câblage
6.
Connectez le faisceau de modification de
tension aux connecteurs du convertisseur
48 V/12 V et de l'option d'alimentation du
faisceau de la machine.
5
Figure 7
3. Fil de contact de relais
(vert et bleu)
(Figure
8).
Figure 8
2. Convertisseur
g035911
g035912
