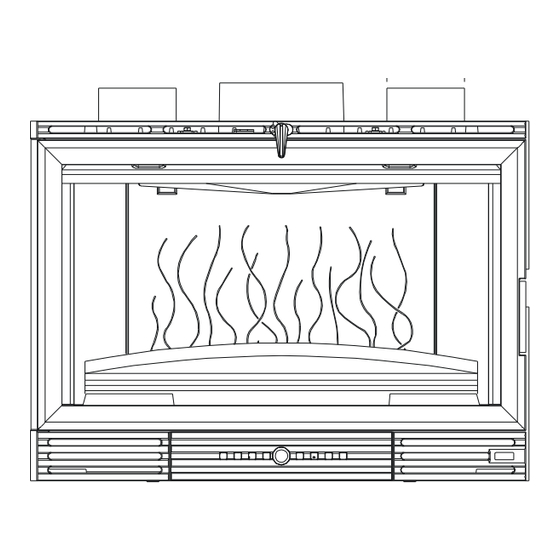

Invicta Insert 800 VT Turbo Mode D'emploi
Masquer les pouces
Voir aussi pour Insert 800 VT Turbo:
- Mode d'emploi (10 pages) ,
- Notice d'utilisation et d'installation (11 pages)
Manuels Connexes pour Invicta Insert 800 VT Turbo
Sommaire des Matières pour Invicta Insert 800 VT Turbo
- Page 1 Insert 800 VT Turbo Référence : 6682 44 INSERT 800 VT TURBO Référence 6682 44 LC – 10/03/2010 page 1/6...
-
Page 2: Caractéristiques De Construction
Fiche technique AD 6682 44 Insert 800 VT Turbo Référence : 6682 44 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil. Caractéristiques suivant EN 13229 : Puissance nominale... -
Page 3: Raccordement Électrique De La Soufflerie
Insert 800 VT Turbo Référence : 6682 44 INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL. Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après. - Page 4 Insert 800 VT Turbo Référence : 6682 44 LC – 10/03/2010 page 4/6...
- Page 5 Insert 800 VT Turbo Référence : 6682 44 Repère DESIGNATION Référence Vis à tôle de 4,2x9,5 AV 8614290 Manchette 125 AT 700312B Dessus de carénage AT 800121B Vis tête hexagonale de 8x20 AV 8408200 Enveloppe de carénage AT 800120A Vis tête hexagonale de 6x10...
-
Page 6: Conseils D'installation
Insert 800 VT Turbo Référence : 6682 44 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre.
