Installation électrique
9.2.6 Raccordement des compteurs électriques
Guide de référence installateur
96
180°
3 Fixez le câble avec les attache-câbles sur les supports d'attaches.
Fils: 2 (par mètre)×0,75 mm²
Compteurs électriques: détection des impulsions 12 V CC (tension fournie
par CCI)
[9.A] Comptage d'énergie
INFORMATION
Dans le cas d'un compteur électrique avec sortie transistor, vérifiez la polarité. La
polarité positive DOIT être connectée à X5M/6 et X5M/4; la polarité négative à
X5M/5 et X5M/3.
1 Ouvrez le couvercle d'entretien. Reportez-vous à la section
4
l'unité
extérieure" [

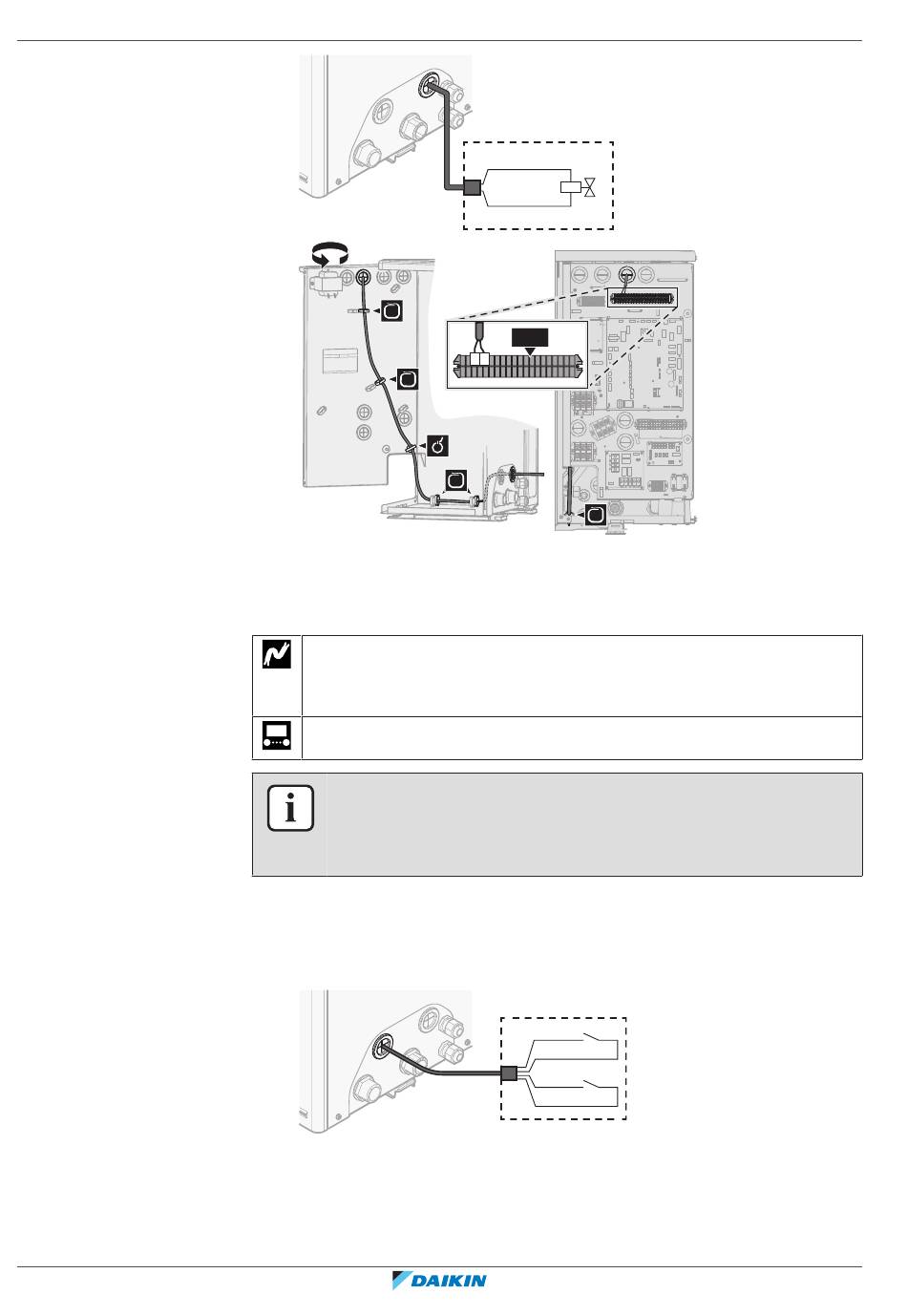

2 Raccordez le câble des compteurs électriques aux bornes adaptées comme
indiqué sur l'illustration ci-dessous.
X2M.3
M2S
X2M.4
(NO)
X2M
3
4
59].
X5M.6
S2S
X5M.5
X5M.4
S3S
X5M.3
"7.3.2 Pour ouvrir
