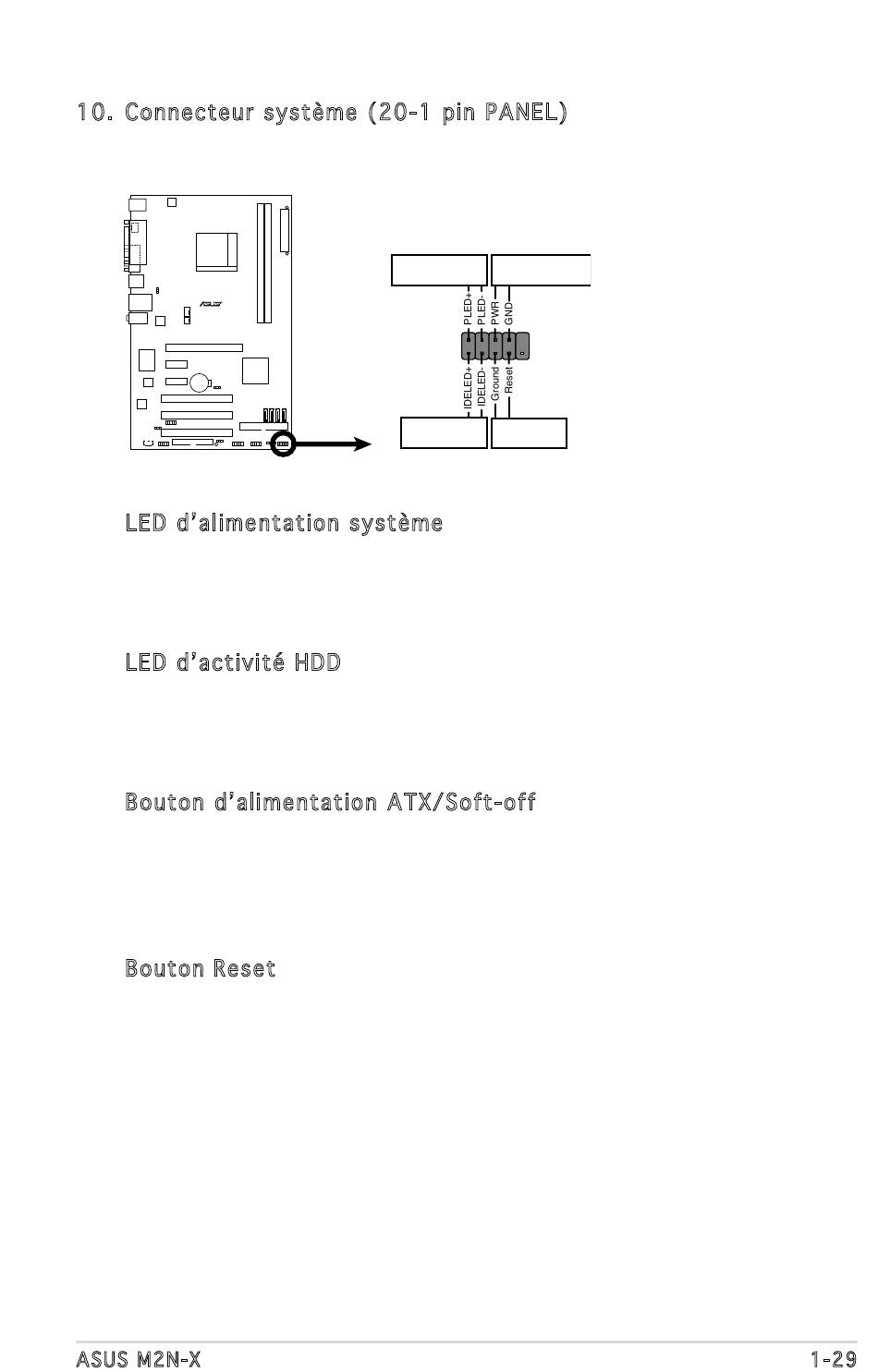

10. Connecteur système (20-1 pin PANEL)
Ce connecteur supporte plusieurs fonctions présentes sur les châssis.
M2N-X
Connecteur système de la M2N-X
System Panel Connector
M2N-X
• LED d'alimentation système
Ce connecteur 2 broches est dédié à la LED d'alimentation système.
Connectez le câble "power LED" du boîtier à ce connecteur. La LED
d'alimentation système s'allume lorsque vous démarrez le système et
clignote lorsque ce dernier est en veille.
• LED d'activité HDD
Ce connecteur 2 broches est dédié à la LED HDD Activity (activité du
disque dur). Reliez le câble HDD Activity LED à ce connecteur. La LED
IDE s'allume ou clignote lorsque des données sont lues ou écrites sur
le disque dur.
• Bouton d'alimentation ATX/Soft-off
Ce connecteur est dédié au bouton d'alimentation du système.
Appuyer sur le bouton d'alimentation (power) allume le système
ou passe le système en mode VEILLE ou SOFT-OFF en fonction des
réglages du BIOS. Presser le bouton d'alimentation pendant plus de
quatre secondes lorsque le système est allumé éteint le système.
• Bouton Reset
Ce connecteur 2 broches est destiné au bouton "reset" du boîtier. Il
sert à redémarrer le système sans l'éteindre.
ASUS M2N-X
PWR LED PWR BTN
F_PANEL
HD LED RESET
