Deutsch
4.4.3 BUS-Leitung
Zwischen
dem
Wärmepumpenmanager
RTM Econ A⁄U ist eine BUS-Leitung bauseits zu erstellen. Die
BUS-Leitung muss als Linienstruktur ausgeführt werden
(Abb. 4.11 auf S. 7). Dazu ist ein geschirmtes Kabel 2x 0,25 mm²
mit einer maximalen Länge von 500 m zu verwenden. Als GND-
Anschluss wird der Kabelschirm verwendet.
Je nach Wärmepumpentyp ist die BUS-Leitung an den Klemmen
nach Tab. 4.1 auf S. 6 bzw. Abb. 4.9 auf S. 6 oder Abb. 4.10 auf
S. 6 anzuschließen.
RTM Econ A⁄U
Wärmepumpenmanager
X5.1
+ / - / GND
A (Rx+/Tx+)
B (Rx-/Tx)-
GND
N1-J26
+ / - / GND
Tab. 4.1
ACHTUNG!
An den Klemmen A / B und GND des RTM Econ A⁄U liegt Kleinspannung
an. Netzspannung (~230 V) an diesen Klemmen zerstört die Elektronik
des Reglers.
ACHTUNG!
Es dürfen maximal 2 Heiz-/Kühlkreise mit RTM Econ A⁄U ausgeführt
werden. Pro Heiz-/Kühlkreis sind bis zu 10 RTM Econ A⁄U möglich. Der
Wärmepumpenmanager
kann
kommunizieren. Bei mehr als 20 Räumen, haben weitere RTM Econ A⁄U
keine Kommunikation zum Wärmepumpenmanger. Es ist ein geschirmtes
Kabel 2x0,25 mm² mit einer maximalen Länge von 500 m zu verwenden
Abb. 4.9:
DE-6
All manuals and user guides at all-guides.com
(N1)
und
dem
wenn nicht
vorhanden
maximal
mit
20
RTM Econ A⁄U
452115.66.39 · FD 9707

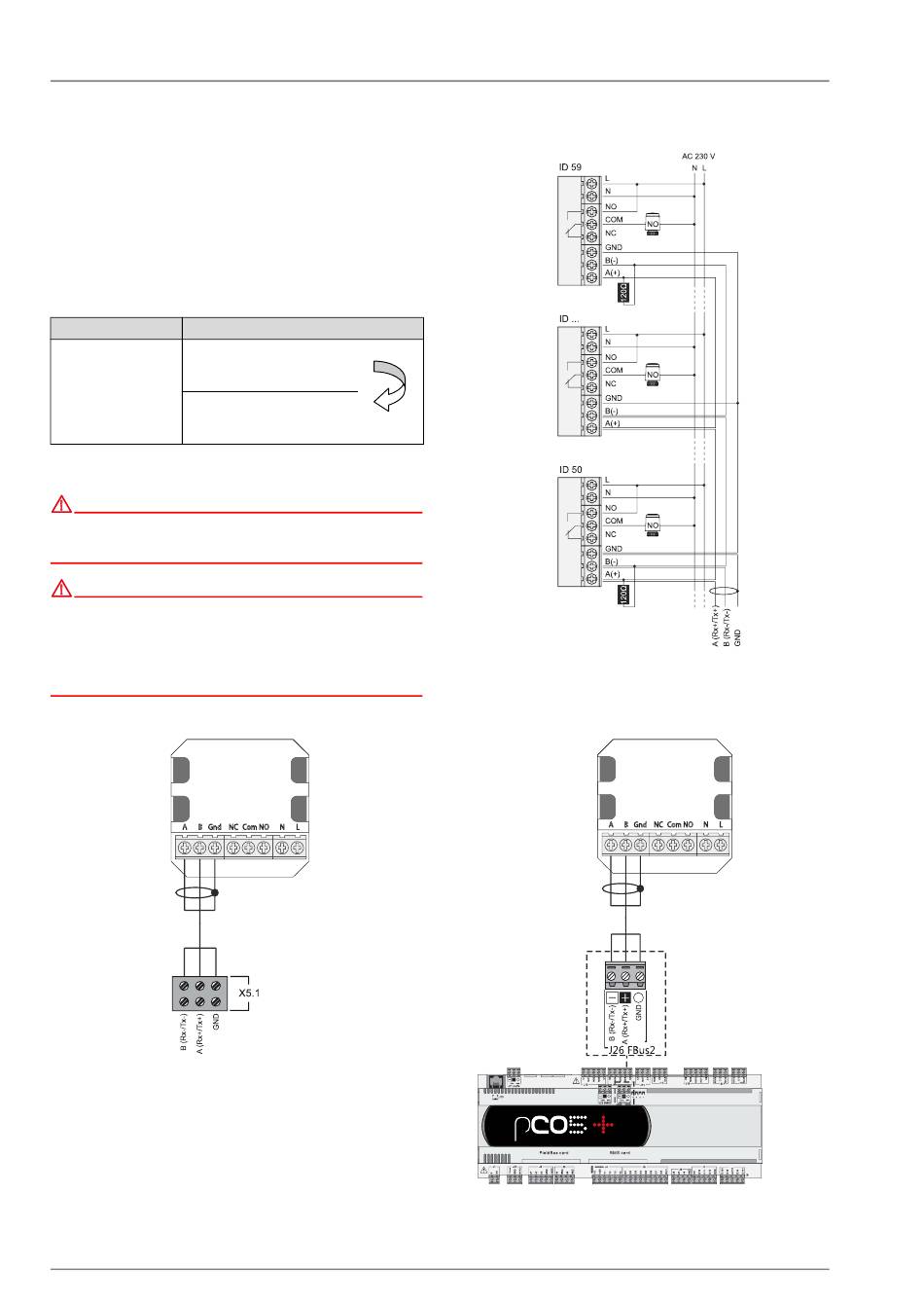

Abb. 4.8:BUS-Leitung mit mehreren Raumreglern
Abb. 4.10:
Smart-RTC+
