Smart-RTC+
4.4 Branchements électriques
ATTENTION !
Seul un électricien est habilité à effectuer les travaux d'installation
électrique. Vérifier l'absence de tension avant de commencer les
branchements électriques.
4.4.1 Alimentation en tension
Un câble 2 brins fourni par le client et raccordé aux bornes L et N
(1~ /N, 230 V, 50 Hz) assure l'alimentation en tension du
RTM Econ A⁄U. Les sections de câble admissibles sont com-
prises entre 0,5 mm² et 1,5 mm².
4.4.2 Vanne de régulation

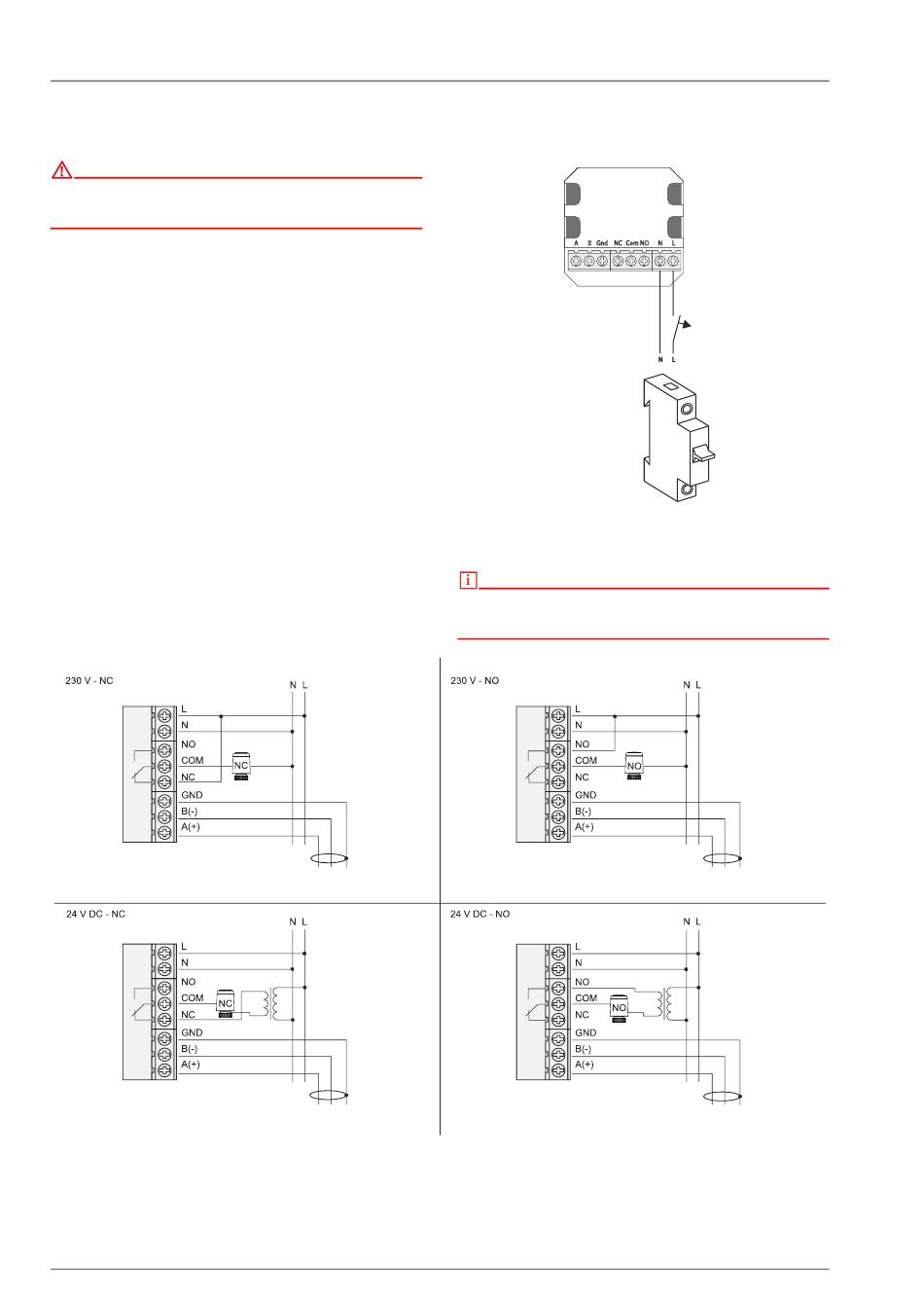

Le raccordement des vannes de régulation doit être effectué
conformément à la Fig. 4.7 - page 5. Il faut alors veiller à la ver-
sion de la vanne de régulation utilisée (NO/NF) et à l'alimentation
en tension.
Fig. 4.7:
All manuals and user guides at all-guides.com
Fig. 4.6:
REMARQUE
Étant donné que les vannes de régulation sont fermées uniquement en
cas de besoin, une vanne de régulation 230 V version NO (ouverte sans
courant) est recommandée.
452115.66.39 · FD 9707
Français
FR-5
