Questions? Comments? call SENCO's toll-free Action-line: 1-800-543-4596 or e-mail: toolprof@senco.com
PC 1108
Warnings for the safe use of this compressor are included in this manual.
Des mises en garde pour une utilisation en toute sécurité de ce
compresseur sont incluses dans ce manuel.
En este manual se incluyen avisos para el uso seguro de este compresor.

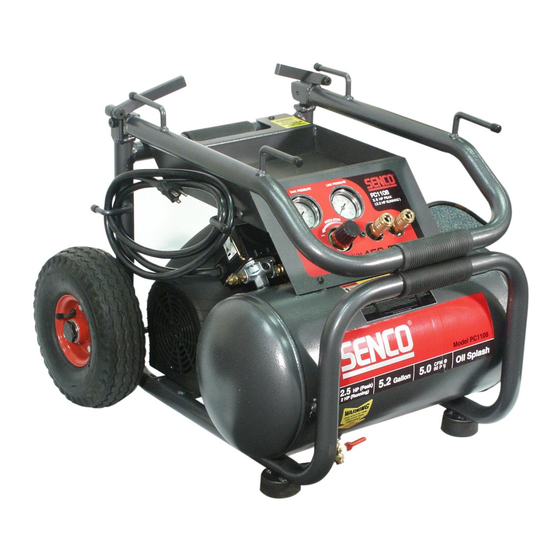

Electric Air Compressor
Operating
Instructions
Senco Products, Inc.
8485 Broadwell Rd.
Cincinnati, OH 45244
© 2006 by Senco Products, Inc.
PC1108 Issued August 16, 2006

Publicité

loading

Manuels Connexes pour Senco PC 1108

Sommaire des Matières pour Senco PC 1108

  • Page 1 All manuals and user guides at all-guides.com Questions? Comments? call SENCO's toll-free Action-line: 1-800-543-4596 or e-mail: toolprof@senco.com PC 1108 Electric Air Compressor Operating Instructions Senco Products, Inc. 8485 Broadwell Rd. Cincinnati, OH 45244 © 2006 by Senco Products, Inc. PC1108 Issued August 16, 2006 Warnings for the safe use of this compressor are included in this manual.
  • Page 2 All manuals and user guides at all-guides.com TABLE OF CONTENTS INTRODUCTION .................3 SAFETY INSTRUCTIONS............3 INSPECTION ................3 SAFETY WARNINGS ..............4-7 ELECTRICAL..............4 EXPLOSION OR FIRE ...........5 BURSTING..............5 BREATHING ..............6 BURNS ................6 FLYING OBJECTS ............6 MOVING PARTS ............7 NEGLIGENCE ..............7 AIR COMPRESSOR DAMAGE ........7 CALIFORNIA PROPOSITION 65 WARNING ....7 COMPRESSOR FEATURES ............8 PREPARATION ................10...
  • Page 3 All manuals and user guides at all-guides.com INTRODUCTION Congratulations on the purchase of your new SENCO® Air Compressor! You can be assured your SENCO air Compressor was constructed with the highest level of precisionand accuracy. Each component has been rigorously tested by technicians to ensure the quality, endurance and performance of this air compressor.
  • Page 4 All manuals and user guides at all-guides.com SAFETY WARNINGS READ ALL SAFETY WARNINGS BEFORE USING AIR COMPRESSOR HAZARD PREVENTION POTENTIAL CONSEQUENCE Make sure the air compressor is Serious injury or death could occur if RISK OF plugged into a properly grounded the air compressor is not properly ELECTRIC SHOCK outlet which provides correct...
  • Page 5 If air tank develops a leak,replace the air tank immediately.Never repair,weld or make modifications to the air tank or its attachments. Use only genuine Senco ® repair parts for your air compressor. Never make adjustments to the factory set pressures.
  • Page 6 All manuals and user guides at all-guides.com SAFETY WARNINGS READ ALL SAFETY WARNINGS BEFORE USING AIR COMPRESSOR HAZARD POTENTIAL CONSEQUENCE PREVENTION RISK TO Serious injury or death could occur Never inhale air from the air BREATHING from inhaling compressed air.The air compressor either directly or from stream may contain carbon a breathing device connected to...
  • Page 7 All manuals and user guides at all-guides.com SAFETY WARNINGS READ ALL SAFETY WARNINGS BEFORE USING AIR COMPRESSOR HAZARD POTENTIAL CONSEQUENCE PREVENTION RISK FROM Risk of bodily injury from moving Always turn off air compressor. Bleed MOVING PARTS parts.This air compressor cycles pressure from the air hose and unplug from automatically when the pressure electrical outlet before performing...
  • Page 8 All manuals and user guides at all-guides.com COMPRESSOR FEATURES Motor/Pressure Switch Motor Thermal Overload Air Intake Filter Air Compressor Pump Safety Relief Valve Air Tank Drain Valve Air Tank Pressure Gauge Outlet Pressure Gauge Pressure Regulator Discharge Line Dipstick Cold Start Valve Handle Release Wheel (2) Coupler - 1/4"...
  • Page 9 All manuals and user guides at all-guides.com COMPRESSOR FEATURES 1) MOTOR/PRESSURE SWITCH: This switch is used to start or stop the air compressor. Moving the switch to the (On) position will provide automatic power to the pressure switch which will allow the motor to start when the air tank pressure is below the factory set cut-in pressure.
  • Page 10 1.Senco ® DOES NOT RECOMMEND THE USE OF EXTENSION CORDS as this can create power loss and overheating of the motor. Use of an additional air hose is recommended rather than an extension cord. If use of an extension cord is unavoidable, it should be plugged into a GFCI found in circuit boxes or protected receptacles.
  • Page 11 All manuals and user guides at all-guides.com OPERATION PRE-START CHECKLIST: 1. Remove any moisture in the air compressor air tank. Remove excessive pressure with an air tool, then open the air tank drain valve in the bottom of the air tank. Close tightly when drained. WARNING: Risk of bodily injury.
  • Page 12 Bleed the line by moving the switch to the "OFF" position. Pressure release valve on motor/ pressure switch has not unloaded pump head pressure. Contact Senco Customer Service. Defective motor, motor capacitor, motor/ pressure switch, or check valve. Symptom 2. When in the "ON" position, motor runs continuously.
  • Page 13 Do not weld, repair or make modifications. Symptom 8. Air blowing from inlet filter. PROBABLE CAUSE REMEDY Damaged inlet (reed) valve. Contact SENCO Customer Service 888-222-8144. Symptom 9. Insufficient pressure at air tool or accessory. PROBABLE CAUSE REMEDY Pressure regulator knob not turned to high enough Adjust pressure regulator knob to proper setting or pressure or defective pressure regulator.
  • Page 14 All manuals and user guides at all-guides.com TROUBLESHOOTING Symptom 10. Air compressor not making enough air. PROBABLE CAUSE REMEDY Restricted air intake filter. Clean. Defective (reed) valve. Drain air tank and measure pump up time. Compare to specifications. If lower, remove pump head and inspect valve plate, clean or replace.
  • Page 15 Motor Horsepower 2 HP (running) Voltage Amperage Phase Single 3450 Compressor Pump Number of Cylinders Compression Stage Lubrication Splash Oil Type SENCO PC 0344 Crankcase Aluminum Bearings Ball Cylinder Aluminum/Steel Sleeve Valves Reed-Single Head Aluminum Filter Cannister Motor/Pressure Switch Setting...
  • Page 16 The length of this guarantee is one year from date of purchase by the original retail purchaser. During this period, Senco Products, Inc., will repair or replace at Senco's option, any original part or parts for the original purchaser. This will be done free of charge, provided the parts are determined defective in materials or workmanship upon examination by a Senco Authorized Warranty Service Center, with the exceptions and exclusions described below.
  • Page 17 All manuals and user guides at all-guides.com Questions? Commentaires? appel gratuit de SENCO au 1-800-543-4596 ou courriel à toolprof@senco.com Compresseur d'aire eléctrique PC1108 Notice technique d'utilisation Senco Products, Inc. 8485 Broadwell Rd. Cincinnati, OH 45244 © 2006 by Senco Products, Inc.
  • Page 18 All manuals and user guides at all-guides.com TABLE DES MATIÈRES INTRODUCTION ..............3 ALERTES POUR LA SÉCURITÉ ........ 3 INSPECTION ................. 3 MISES EN GARDE DE SÉCURITÉ ......4 ÉLECTRICITÉ............... 4 EXPLOSION OU INCENDIE ........5 ÉCLATEMENT ............... 5 INHALATION ..............6 BRÛLURES ..............
  • Page 19 NUMÉRO DE SÉRIE __________________________ Si vous avez des questions ou commentaires à transmettre, contactez SENCO par appel sans frais au 1-800-222-8144 ou en envoyant un message électronique à toolproof@Senco.com Veuillez avoir sous la main ces informations en cas d’appel pour n’importe quel service : 1.
  • Page 20 All manuals and user guides at all-guides.com MISES EN GARDE DE SÉCURITÉ LISEZ TOUTES LES MISES EN GARDE DE SÉCURITÉ AVANT D’UTILISER LE COMPRESSEUR D’AIR DANGER CONSEQUENCES POTENTIELLES PREVENTION Assurez-vous que compresseur d’air est Des blessures graves ou RISQUE DE bien branché...
  • Page 21 All manuals and user guides at all-guides.com MISES EN GARDE DE SÉCURITÉ LISEZ TOUTES LES MISES EN GARDE DE SÉCURITÉ AVANT D’UTILISER LE COMPRESSEUR D’AIR PRÉVENTION CONSÉQUENCES POTENTIELLES DANGER Faites toujours fonctionner le Des blessures sérieuses voire RISQUE D’EXPLOSION compresseur d’air dans une zone mortelles peuvent arriver à...
  • Page 22 All manuals and user guides at all-guides.com MISES EN GARDE DE SÉCURITÉ LISEZ TOUTES LES MISES EN GARDE DE SÉCURITÉ AVANT D’UTILISER LE COMPRESSEUR D’AIR DANGER PRÉVENTION CONSÉQUENCES POTENTIELLES Des blessures sérieuses voire Ne respirez jamais de l’air venant du RISQUE mortelles peuvent arriver suite à...
  • Page 23 All manuals and user guides at all-guides.com MISES EN GARDE DE SÉCURITÉ LISEZ TOUTES LES MISES EN GARDE DE SÉCURITÉ AVANT D’UTILISER LE COMPRESSEUR D’AIR DANGER CONSÉQUENCES POTENTIELLES PRÉVENTION RISQUE PRÉSENTÉ Coupez toujours le compresseur Risque de blessure PAR LES PIÈCES d’air quand vous ne vous servez corporelle venant des MOBILES...
  • Page 24 All manuals and user guides at all-guides.com CARACTÉRISTIQUES DU COMPRESSEUR Interrupteur de moteur/pression Surcharge thermique du moteur Filtre d'admission d'air Pompe du compresseur d'air Vanne de décharge de sécurité Vanne de drainage de réservoir d'air Manomètre de réservoir d'air Manomètre de pression de sortie Régulateur de pression Conduite d'évacuation Jauge à...
  • Page 25 All manuals and user guides at all-guides.com CARACTÉRISTIQUES DU COMPRESSEUR 1) INTERRUPTEUR DE MOTEUR/PRESSION : Il est utilisé pour démarrer ou arrêter le compresseur d'air. Le passer en position de marche (ON) va fournir une activation automatique de l'interrupteur de pression qui permet au moteur de démarrer quand la pression du réservoir d'air est inférieure au seuil de pression réglé...
  • Page 26 à la terre en conformité avec toutes les normes et réglementations locales. SENCO ne recommande pas l’utilisation de rallonges secteur, car cela provoque de la perte de puissance et une surchauffe du moteur. Utilisez plutôt une rallonge de flexible de sortie d’air comprimé. Si vous étiez dans l’obligation d’utiliser une rallonge secteur, elle doit être branchée sur boîte de raccordement protégée par disjoncteur différentiel ou sur des prises...
  • Page 27 All manuals and user guides at all-guides.com FONCTIONNEMENT LISTE DE VÉRIFICATIONS PRÉLIMINAIRES : 1. Enlevez toute humidité du réservoir d’air comprimé. Faites retomber la pression en activant un outil mu par air comprimé, puis ouvrez le robinet de purge en bas du réservoir. Refermez-le bien quand l’eau est évacuée. AVERTISSEMENT : Risque de blessure corporelle.
  • Page 28 (OFF). la pression de la tête de pompe. Moteur, condensateur de moteur, commutateur Contactez le support à la clientèle de Senco. moteur/pression potentiellement défectueux. Symptôme 2 – Sur l’option démarrage/coupure (Start/Stop) le moteur tourne sans arrêts REMÈDE...
  • Page 29 Symptôme 8 – L’air fuit au niveau du filtre d’entrée. REMÈDE CAUSE PROBABLE Contactez le service à la clientèle de Senco au Soupape flexible d’admission défectueuse. 888-222-8144. Symptôme 9 – Pression d’air comprimé insuffisante au niveau de l’outil ou accessoire.
  • Page 30 All manuals and user guides at all-guides.com DÉPANNAGE Symptôme 10 – Le compresseur d’air ne produit pas assez d’air comprimé. REMÈDE CAUSE PROBABLE Nettoyez le filtre. Le filtre d’admission d’air est obstrué. Purgez le réservoir d’air et mesurez le temps de Soupape flexible d’admission défectueuse.
  • Page 31 Ampérage Fréquence 60Hz Phases Monophasé Rotation 3 450 tours/minute Pompe de compresseur Nombre de cylindres Étages de compression Lubrification Splash Type d'huile SENCO PC 0344 Vilebrequin Aluminum Paliers Billes Cylindre Aluminium/chemise acier Soupapes Reed-Simple Culasse Aluminum Filtre Cannister Réglage d'interrupteur de moteur/pression...
  • Page 32 à l’avance, jusqu’au centre de réparation sous garantie agréé Senco le plus proche, accompagné de la facture ou ticket de caisse ou autre preuve d’achat pour montrer que le compresseur ou la pièce est toujours sous garantie.
  • Page 33 All manuals and user guides at all-guides.com Questions? Commentaires? appel gratuit de SENCO au 1-800-543-4596 ou courriel à toolprof@senco.com Compresor de aire eléctrico PC1108 Instruccione de Operación Senco Products, Inc. 8485 Broadwell Rd. Cincinnati, OH 45244 © 2006 by Senco Products, Inc.
  • Page 34 All manuals and user guides at all-guides.com INDICE INTRODUCCIÓN ....................3 AVISO DE SEGURIDAD..................3 INSPECCIÓN ....................3 ADVERTENCIAS ....................4 SISTEMA ELÉCTRICO..................4 EXPLOSIÓN O INCENDIO................5 ESTALLIDO ....................... 5 RESPIRACIÓN ....................6 QUEMADURAS ....................6 OBJETOS VOLANTES..................6 PIEZAS MÓVILES....................
  • Page 35 NÚMERO DE SERIE__________________________________________ Para consultas o comentarios, llame sin cargo a la línea de asistencia de SENCO: 1-800-543-4596 ó envíe e-mail a: toolprof@Senco.com Por favor tenga la información siguiente a mano para todas las llamadas de servicio: 1.
  • Page 36 All manuals and user guides at all-guides.com MEDIDAS DE SEGURIDAD LEA TODAS LAS MEDIDAS DE SEGURIDAD ANTES DE USAR EL COMPRESOR DE AIRE RIESGO CONSECUENCIA POTENCIAL PREVENCIÓN Asegúrese de que el compresor de aire Si no se conecta a tierra RIESGO DE está...
  • Page 37 All manuals and user guides at all-guides.com MEDIDAS DE SEGURIDAD LEA TODAS LAS MEDIDAS DE SEGURIDAD ANTES DE USAR EL COMPRESOR DE AIRE PREVENCIÓN CONSECUENCIA POTENCIAL RIESGO Las chispas eléctricas que Utilice siempre el compresor de RIESGO DE EXPLOSIÓN ocurren normalmente en el motor aire en un lugar bien ventilado O INCENDIO y el interruptor de presión puede...
  • Page 38 All manuals and user guides at all-guides.com MEDIDAS DE SEGURIDAD LEA TODAS LAS MEDIDAS DE SEGURIDAD ANTES DE USAR EL COMPRESOR DE AIRE RIESGO POTENTIAL CONSEQUENCE PREVENCIÓN Podrían ocurrir lesiones graves o Nunca inhale el aire del compresor de RIESGO PARA LAS la muerte si se inhala el aire aire ya sea directamente o a través de VIAS RESPIRATORIAS...
  • Page 39 All manuals and user guides at all-guides.com MEDIDAS DE SEGURIDAD LEA TODAS LAS MEDIDAS DE SEGURIDAD ANTES DE USAR EL COMPRESOR DE AIRE RIESGO CONSECUENCIA POTENCIAL PREVENCIÓN RIESGO DE LAS PIEZAS Riesgo de ser lesionado por las Apague siempre el compresor de aire EN MOVIMIENTO piezas en movimiento.
  • Page 40 All manuals and user guides at all-guides.com CARACTERÍSTICAS DEL COMPRESOR Interruptor del motor y de presión Protector de sobrecarga térmica del motor Filtro de admisión de aire Bomba del compresor de aire Válvula de alivio de seguridad Válvula de drenaje del tanque de aire Medidor de presión del tanque de aire Medidor de presión de salida Regulador de presión...
  • Page 41 All manuals and user guides at all-guides.com CARACTERÍSTICAS DEL COMPRESOR 1) INTERRUPTOR DEL MOTOR Y DE PRESIÓN: Este interruptor se utiliza para arrancar y detener el compresor de aire. Al llevar el interruptor a la posición Encendido (On) se energizará automáticamente el interruptor de presión, que permitirá que el motor arranque cuando la presión del tanque de aire sea menor que la presión de activación ajustada en la fábrica.
  • Page 42 1. SENCO® NO RECOMIENDA EL USO DE CORDONES DE EXTENSIÓN, ya que esto puede crear pérdida de potencia y sobrecalentamiento del motor. Se recomienda el uso de una manguera de aire adicional en vez de un cordón de extensión.
  • Page 43 All manuals and user guides at all-guides.com FUNCIONAMIENTO LISTA DE COMPROBACIÓN ANTES DE LA PUESTA EN MARCHA: Quite toda la humedad del tanque de aire del compresor. Descargue el exceso de presión con una herramienta neumática y después abra la válvula de purga ubicada en la parte inferior del tanque. Ciérrela bien apretada después de purgar.
  • Page 44 Purgar la conducción, moviendo el interruptor a la posición "OFF" (apagado). Contactar al departamento de Atención al Cliente de Senco. Síntoma 2. Cuando está en la opción Comenzar/Parar, el motor funciona continuamente. SOLUCIÓN CAUSA PROBABLE Mover el interruptor del motor/presión a la posición El interruptor del motor/presión no apaga el...
  • Page 45 SOLUCIÓN CAUSA PROBABLE Contactar al depto. de Atención al Cliente Válvula (de lámina) de entrada dañada. SENCO, 888-222-8144. Síntoma 9. Presión insuficiente en el implemento o herramienta neumática. SOLUCIÓN CAUSA PROBABLE Ajustar la perilla del regulador de presión a la La perilla del regulador de presión no está...
  • Page 46 All manuals and user guides at all-guides.com LOCALIZACIÓN Y SOLUCIÓN DE AVERÍAS Síntoma 10. El compresor no produce suficiente aire. SOLUCIÓN CAUSA PROBABLE Limpiarla. Filtro de admisión de aire obturado. Vaciar el tanque de aire y medir el tiempo de Válvula (de láminas) defectuosa.
  • Page 47 Frecuencia (Hz) Número de fases Monofásico Velocidad (rpm) 3450 Bomba del compresor Cantidad de cilindros Etapas de compresión Lubricación Por salpicadura Tipo de aceite SENCO PC 0344 Cárter Aluminio Rodamientos De bolas Cilindro Aluminio/Acero Válvulas De láminas, simples Cabeza Aluminio...
  • Page 48 Senco, con la boleta de compra u otro comprobante válido de que la pieza o el compresor está...
