13 Montage et fixation du capteur radio
multifonctionnel
1
3

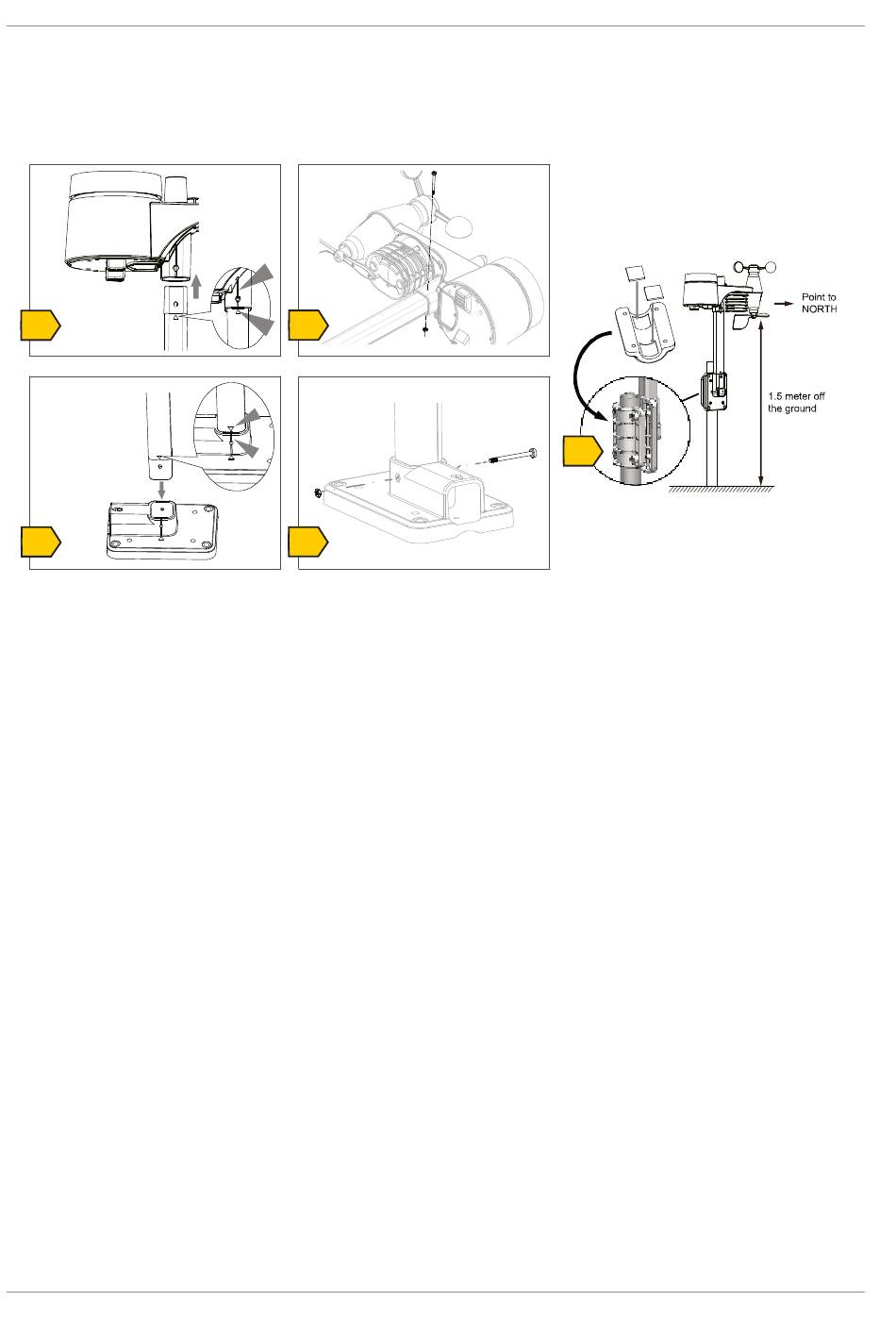

En fonction de l'emplacement souhaité, le capteur sans fil peut être monté de différentes manières.
INFORMATION ! Lors de l'installation, veillez toujours à ce que la partie supérieure de la gi-
rouette se trouve à au moins 1,5 mètre du sol. Assurez-vous d'une position absolument horizon-
tale lors du montage en utilisant le niveau circulaire sur le dessus de la tête du capteur. La gi-
rouette doit toujours être orientée vers le nord.
Montage sur un élément en bois vertical ou horizontal
1. Faites glisser une extrémité de la barre d'assemblage dans l'ouverture située sous la tête du cap-
teur (en respectant les repère flèche)
2. Poussez le boulon à travers le trou et mettez l'écrou de l'autre côté. Serrez le raccord à vis à la
main.
3. Selon l'orientation souhaitée, faites glisser l'extrémité opposée de la barre de montage dans l'ou-
verture pour un montage vertical ou horizontal de la base de montage (en respectant les repère
flèche)
4. Faites glisser l'autre boulon dans le trou de la base de montage et mettez l'écrou à l'endroit oppo-
sé. Serrez la vis à la main.
Placez la base de montage avec son emplacement inférieur d'abord sur un élément en bois. Utilisez 4
vis à bois pour le serrer.
Montage sur un tube vertical ou horizontal
Répétez les étapes 1 à 4 comme précédemment.
• Placez la base de montage avec son emplacement inférieur en premier sur le tube. Poussez le
support du tube contre le tube à partir de l'emplacement opposé.
• Faites glisser 4 vis dans les trous de la bride de fixation et dans les trous de la base de montage
de l'autre site.
• Mettez les 4 écrous et serrez le vissage à la main.
