Instruction

manual

MODEL

CPFAC2600P

CFBN220

To learn more about Porter-Cable

visit our website at:

http://www.porter-cable.com

PROFESSIONAL POWER TOOLS

All manuals and user guides at all-guides.com

Please make certain that the person who

is to use this equipment carefully reads

and understands these instructions before

starting operations.

The Model and Serial No. plate is located on the main

housing of the tool. Record these numbers in the

spaces below and retain for future reference.

Model No.______________________________________

Type ___________________________________________

Serial No. ______________________________________

ESPAÑOL: PÁGINA 21

FRANÇAIS : PAGE 41

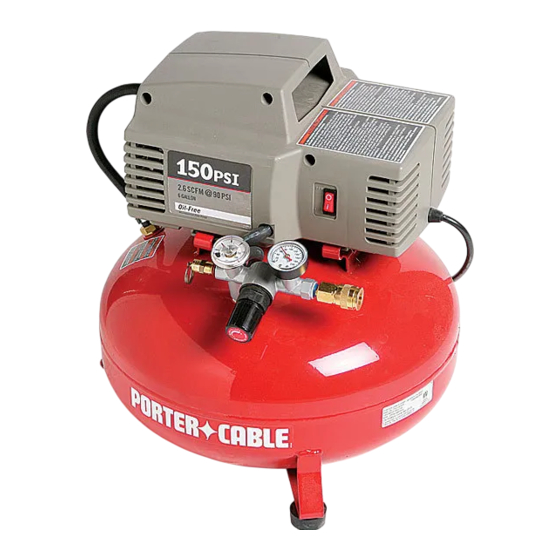

Pancake

Compressor

IMPORTANT

Part No.

A09777

-051-0

Sommaire des Matières pour Porter Cable CPFAC2600P

Page 1 ESPAÑOL: PÁGINA 21 FRANÇAIS : PAGE 41 Pancake Instruction Compressor manual MODEL CPFAC2600P CFBN220 IMPORTANT Please make certain that the person who is to use this equipment carefully reads To learn more about Porter-Cable and understands these instructions before visit our website at: starting operations.
Page 2 All manuals and user guides at all-guides.com SAFETY GUIDELINES - DEFINITIONS This manual contains information that is important for you to know and understand. This information relates to protecting YOUR SAFETY and PREVENTING EQUIPMENT PROBLEMS. To help you recognize this information, we use the symbols below.
Page 3 All manuals and user guides at all-guides.com IMPORTANT SAFETY INSTRUCTIONS Save these instructions Improper operation or maintenance of this product could result in serious injury and property damage. Read and understand all warnings and operation instructions before using this equipment. HAZARD WARNING: Risk of explosion or fire What Could Happen...
Page 4 All manuals and user guides at all-guides.com HAZARD WARNING: Risk of Bursting Air Tank: The following conditions could lead to a weakening of the tank, and result in a violent tank explosion and could cause property damage or serious injury. What Could Happen How To Prevent It HAZARD...
Page 5 All manuals and user guides at all-guides.com HAZARD WARNING: Risk of Electrical Shock What Could Happen How To Prevent It Your air compressor is powered by Never operate the compressor outdoors electricity. Like any other electrically when it is raining or in wet conditions. powered device, If it is not used Never operate compressor with properly it may cause electric shock.
Page 6 All manuals and user guides at all-guides.com WARNING: Risk of Burns Never touch any exposed metal parts Touching exposed metal such as the on compressor during or immediately compressor head or outlet tubes, can after operation. Compressor will remain result in serious burns. hot for several minutes after operation.
Page 7 All manuals and user guides at all-guides.com HAZARD WARNING: Risk of Serious Injury or Property Damage When Transporting Compressor (Fire, Inhalation, Damage to Vehicle Surfaces) What Could Happen How To Prevent It Oil can leak or spill and could result in Always place COMPRESSOR on a fire or breathing hazard;...
Page 8 All manuals and user guides at all-guides.com SPECIFICATIONS Model Nos. CPFAC2600P CFBN220 Bore 1.875" Stroke 1.250" Voltage-Single Phase Minimum Branch Circuit Requirement 15 amps Fuse Type Time Delay Air Tank Capacity (Gallon) Approximate Cut-in Pressure 120 PSIG Approximate Cut-out Pressure...
Page 9 All manuals and user guides at all-guides.com ASSEMBLY Unpacking Remove unit from carton and discard all packaging. INSTALLATION HOW TO SET UP YOUR UNIT Location of the Air Compressor Make sure the outlet being used • has the same configuration as the Locate the air compressor in a grounded plug.
Page 10 All manuals and user guides at all-guides.com Extension Cords Voltage and Circuit Protection Using extension cords is not Refer to the specification chart for the recommended. The use of extension voltage and minimum branch circuit cords will cause voltage to drop requirements.
Page 11 All manuals and user guides at all-guides.com OPERATION Know Your Air Compressor READ THIS OWNER’S MANUAL AND SAFETY RULES BEFORE OPERATING YOUR UNIT. Compare the illustrations with your unit to familiarize yourself with the location of various controls and adjustments. Save this manual for future reference.
Page 12 All manuals and user guides at all-guides.com Drain Valve: Plug the power cord into the The drain valve correct branch circuit receptacle. is located at (Refer to Voltage and Circuit the base of the Protection paragraph in the air tank and is Installation section of this used to drain manual.)
Page 13 All manuals and user guides at all-guides.com How to Start: Risk of Bursting. Too much air Set the On/Off switch to ON (I) pressure causes a hazardous and allow tank pressure to build. risk of bursting. Check the Motor will stop when tank pressure manufacturer’s maximum pressure reaches "cut-out"...
Page 14 All manuals and user guides at all-guides.com To Drain Tank Water will condense in the Set the On/Off switch to OFF (O). air tank. If not drained, water will Pull the regulator knob out and corrode and weaken the air tank turn counterclockwise to set the causing a risk of air tank rupture.
Page 15 All manuals and user guides at all-guides.com Make sure the valve disc moves freely inside the check valve and the spring holds the disc in the upper, closed position. The check valve may be cleaned with a solvent, such as paint and varnish remover.
Page 16 All manuals and user guides at all-guides.com STORAGE Risk of Bursting. Before you store the air compressor, Water will make sure you do the following: condense in the air tank. If not Review the "Maintenance" drained, water will corrode and section on the preceding weaken the air tank causing a risk pages and perform scheduled...
Page 17 All manuals and user guides at all-guides.com TROUBLESHOOTING Performing repairs may expose voltage sources, moving parts or compressed air sources. Personal injury may occur. Prior to attempting any repairs, unplug the air compressor and bleed off all air tank air pressure. PROBLEM CAUSE CORRECTION...
Page 18 All manuals and user guides at all-guides.com PROBLEM CAUSE CORRECTION Pressure reading It is normal for "some" If there is an excessive on the regulated pressure drop to occur. amount of pressure drop pressure gauge when the accessory is used, drops when an adjust the regulator following accessory is...
Page 19 All manuals and user guides at all-guides.com PROBLEM CAUSE CORRECTION Motor will not Fuse blown, circuit breaker Check fuse box for blown run. tripped. fuse and replace as necessary. Reset circuit breaker. Do not use a fuse or circuit breaker with higher rating than that specified for your particular branch circuit.
Page 20 All manuals and user guides at all-guides.com LIMITED WARRANTY PORTER-CABLE CORPORATION warrants to the original purchaser that all products covered under this warranty are free from defects in material and workmanship. Products covered under this warranty include air compressors, air tools, service parts, pressure washers, and generators, which have the following warranty periods: 3 YEARS - Limited warranty on 2-stage oil-free air compressor pumps that operate at 1725 RPM.
Page 21 FRANÇAIS : PAGE 41 Manual de Compresores Instrucciones con tanque plano MODELO CPFAC2600P CFBN220 IMPORTANTE Asegúrese de que la persona que va a usar esta unidad lea cuidadosamente y comprenda estas Para obtener más información instrucciones antes de empezar a operarla.
Page 22 All manuals and user guides at all-guides.com DEFINICIONES DE NORMAS DE SEGURIDAD Este manual contiene importante información para que usted sepa y comprenda. Dicha información se relaciona con la protección de SU SEGURIDAD Y LA PREVENCIÓN DE PROBLEMAS AL EQUIPO. Para ayudarlo a reconocer esa información, utilizamos los símbolos indicados más abajo.
Page 23 All manuals and user guides at all-guides.com INSTRUCCIONES IMPORTANTES DE SEGURIDAD GUARDE ESTAS INSTRUCCIONES La operación o el mantenimiento inadecuados de este producto podrían ocasionar lesiones serias y daños a la propiedad. Lea y comprenda todas las advertencias e instrucciones de funcionamiento antes de utilizar este equipo. ADVERTENCIA: Riesgo de Explosión o Incendio 23 - SP A09777...
Page 24 All manuals and user guides at all-guides.com PELIGRO ADVERTENCIA: Riesgo de Explosión Tanque de aire: las siguientes condiciones podrían causar el debilitamiento del tanque y causar su explosión violenta, daños a la propiedad o lesiones serias. ¿QUÉ PUEDE OCURRIR? ¿CÓMO PREVENIRLO? Drenaje inadecuado del agua condensada Drene el tanque diariamente o después de en el tanque, siendo la causa del óxido que...
Page 25 All manuals and user guides at all-guides.com PELIGRO ADVERTENCIA: Riesgo de Descarga Eléctrica ¿CÓMO PREVENIRLO? ¿QUÉ PUEDE OCURRIR? Su compresor de aire está accionado por Jamás opere el compresor a la intemperie electricidad. Como cualquier otro dispositivo cuando esté lloviendo o en condiciones de eléctrico, si no se utiliza adecuadamente, humedad.
Page 26 All manuals and user guides at all-guides.com PELIGRO ADVERTENCIA: Riesgo de Quemaduras ¿QUÉ PUEDE OCURRIR? ¿CÓMO PREVENIRLO? Jamás toque partes de metal expuestas en el Tocar el metal expuesto tal como el cabezal compresor durante o inmediatamente después del compresor o los tubos de salida del escape, de la operación.
Page 27 All manuals and user guides at all-guides.com (Fuego, inhalación, daño a la superficie de vehículos) Deposite el compresor sobre una alfombrilla El aceite puede derramarse y ello podría protectora cuando lo transporte a fin de resultar en lesiones serias o la muerte debido proteger al vehículo de pérdidas por goteo.
Page 28 All manuals and user guides at all-guides.com ESPECIFICACIONES NO. DE MODELO CPFAC2600P CFBN220 Orificio 1,875 pulg (4,8 cm) Carrera del pistón 1,250 pulg (3,2 cm) Corriente monofásica 120 voltios Requerimiento mínimo de circuito 15 amperios Tipo de fusible De acción retardada...
Page 29 All manuals and user guides at all-guides.com ENSAMBLAJE Desempaque Extraiga la unidad de su caja y descarte todas las partes de embalaje. Asegúrese que el tomacorriente tenga la misma configuración que el enchufe de conexión a tierra. NO UTILICE UN ADAPTADOR. Vea la figura.
Page 30 All manuals and user guides at all-guides.com Cables de extensión eléctrica Protección del voltaje y del circuito No se recomienda la utilización de cables Refiérase a la cartilla de voltajes para de extensión eléctrica. El uso de cables determinar los requisitos mínimos que el de extensión eléctrica originará...
Page 31 All manuals and user guides at all-guides.com OPERACIÓN Conozca su compresor de aire LEA ESTE MANUAL DEL PROPIETARIO Y SUS NORMAS DE SEGURIDAD ANTES DE OPERAR LA UNIDAD. Compare las ilustraciones contra su unidad a fin de familiarizarse con la ubicación de los distintos controles y regulaciones. Conserve este manual para referencias futuras.
Page 32 All manuals and user guides at all-guides.com Válvula de Enchufe el cable de alimentación en drenaje: La el tomacorriente del ramal del circuito válvula de Válvula de correcto. (Referirse al párrafo "Protección drenaje se drenaje del voltaje y del circuito" en la sección encuentra "Instalación"...
Page 33 All manuals and user guides at all-guides.com Demasiada presión Cómo poner en marcha: de aire podrá ser la Coloque el interruptor en la posición de causa de riesgo de explosión. Verifique los encendido (I) y deje que se incremente la valores de presión máxima dados por el presión del tanque.
Page 34 All manuals and user guides at all-guides.com 34 - SP A09777...
Page 35 All manuals and user guides at all-guides.com Asegúrese que el disco de la válvula se mueva libremente dentro de la válvula reguladora y que el resorte sujete al disco en posición erguida y cerrada. La válvula reguladora puede ser limpiada con solvente, tal como los utilizados para pinturas y removedores de barniz.
Page 36 All manuals and user guides at all-guides.com ALMACENAJE Antes de guardar su compresor de aire, Riesgo de asegúrese de hacer lo siguiente: Explosión. El agua se condensa dentro del tanque de aire. Revise la sección "Mantenimiento" Si no se drena, lo corroerá debilitando la de las páginas precedentes y ejecute paredes del tanque de aire, originando el mantenimiento programado de...
Page 37 All manuals and user guides at all-guides.com GUÍA DE DIAGNÓSTICO DE PROBLEMAS Riesgo de Operación Insegura. La unidad arranca automáticamente cuando está enchufada. Al hacer el mantenimiento, el operador puede quedar expuesto a fuentes de corriente y de aire comprimido o a piezas movibles. Antes de intentar hacer reparaciones, desconectar el compresor del tomacorriente, drenar la presión de aire del tanque y esperar a que el compresor se enfríe.
Page 38 All manuals and user guides at all-guides.com PROBLEMA CAUSA CORRECCIÓN Si hubiese una caída excesiva Es normal que ocurra algún La lectura de la de presión durante el uso del descenso en la presión. presión sobre un accesorio, ajuste el regulador de manómetro (si acuerdo a las instrucciones de la viene equipado...
Page 39 All manuals and user guides at all-guides.com PROBLEMA CAUSA CORRECCIÓN El motor no Verifique la caja de fusibles Fusible fundido; interruptor funciona. automático del circuito disparado. observando la existencia de fusibles fundidos y sustitúyalos en caso de necesidad. Restablezca el interruptor automático.
Page 40 All manuals and user guides at all-guides.com GARANTÍA LIMITADA PORTER-CABLE CORPORATION garantiza al comprador original todas las unidades cubiertas por esta garantía contra defectos de materiales o de fabricación. Los equipos cubiertos por los periodos indicados a continuación, incluyen compresores de aire, herramientas neumáticas, repuestos, lavadoras a presión y generadores. 3 AÑOS: Garantía limitada para las bombas de los compresores de 2 etapas sin aceite que operan a 1725 RPM.
Page 41 ENGLISH: PAGE 1 ESPAÑOL: PÁGINA 21 Manuel Compresseur d’instructions de type aplati MODÈLE CPFAC2600P CFBN220 IMPORTANT Veuillez vous assurer que la personne qui utilise cet outil lit attentivement et comprend Pour de plus amples renseignements ces instructions avant de commencer à...
Page 42 All manuals and user guides at all-guides.com MESURES DE SÉCURITÉ - DÉFINITIONS Ce guide contient des renseignements importants que vous deviez bien saisir. Cette information porte sur VOTRE SÉCURITÉ et sur LA PRÉVENTION DE PROBLÈMES D'ÉQUIPEMENT. Afin de vous aider à identifier cette information, nous avons utilisé les symboles ci-dessous.
Page 43 All manuals and user guides at all-guides.com MESURES DE SÉCURITÉ - DÉFINITIONS Conserver ces directives Un emploi ou un entretien non appropriés de ce produit peut causer des blessures graves et des dommages à la propriété. Lire attentivement tous les avertissements et les directives d'utilisation avant d'utiliser cet appareil.
Page 44 All manuals and user guides at all-guides.com DANGER AVERTISSEMENT : Risque d'éclatement Réservoir d'air : Les conditions suivantes peuvent affaiblir les parois du réservoir et provoquer une explosion violente du réservoir qui risque de causer des dommages à la propriété ou des blessures graves.
Page 45 All manuals and user guides at all-guides.com DANGER AVERTISSEMENT : Risque de choc électrique Prévention Risque Ne jamais faire fonctionner le compresseur Votre compresseur d'air est alimenté par à l'extérieur lorsqu'il pleut ou dans des électricité. Comme avec tous les appareils conditions humides.
Page 46 All manuals and user guides at all-guides.com AVERTISSEMENT : Risque de brûlures Le fait de toucher aux surfaces de métal Ne jamais toucher aux pièces de métal exposées du compresseur durant ou exposées telles que la tête du compresseur immédiatement après le fonctionnement. Le ou les tubes de sortie peut causer de graves compresseur demeure chaud pendant brûlures à...
Page 47 All manuals and user guides at all-guides.com DANGER Une utilisation dangereuse de votre Lisez attentivement tous les instructions et les compresseur d'air pourrait causer des avertissements figurant dans ce guide. blessures graves ou la mort de l'utilisateur ou Familiarisez-vous avec le fonctionnement et d'autres personnes.
Page 48 All manuals and user guides at all-guides.com SPECIFICATIONS Modèle n CPFAC2600P CFBN220 Alésage 1,875 po (4,8 cm) Course 1,250 po (3,2 cm) Tension monophasée Exigence minimale du circuit de dérivation 15 A Genre de fusibles À retardement Capacité du réservoir d'air (gallons) 6 (22,7 litres) Pression l'amorçage approx.
Page 49 All manuals and user guides at all-guides.com ASSEMBLAGE Déballage Retirez l'appareil de sa boîte et jetez tout l'emballage. Assurez-vous que la prise de courant utilisée a la même configuration que la fiche de mise à la terre. NE PAS UTILISER UN ADAPTATEUR. Voir l'illustration.
Page 50 All manuals and user guides at all-guides.com Rallonges Protection contre la surtension et protection du circuit L'utilisation d'une rallonge électrique Consulter le tableau des spécifications est déconseillée. L'utilisation d'une pour connaître les exigences minimums rallonge produira une chute de tension concernant la tension et le circuit de qui entraînera une perte de puissance au dérivation.
Page 51 All manuals and user guides at all-guides.com UTILISATION Familiarisez-vous avec votre compresseur d'air LISEZ CE GUIDE DE L'UTILISATEUR ET TOUTES LES MESURES DE SÉCURITÉ AVANT D'UTILISER CET APPAREIL. Comparez les illustrations à votre appareil pour vous familiariser avec l'emplacement des commandes et boutons de réglage. Conservez ce guide pour références ultérieures.
Page 52 All manuals and user guides at all-guides.com Robinet de Assurez-vous que l’interrupteur vidange : Le marche/arrêt est en position robinet de d’arrêt (O). Robinet de vidange est situé vidange Branchez le cordon d'alimentation à la base du dans la prise de courant du circuit de réservoir d'air et dérivation approprié.
Page 53 All manuals and user guides at all-guides.com Risque Mise en marche : d'éclatement. Réglez l’interrupteur marche/arrêt à Une pression d'air trop élevée conduit à un la position de marche (I). Le moteur risque dangereux d'éclatement. Vérifiez la s'arrêtera lorsque la pression dans pression nominale maximum du fabricant le réservoir atteint la «pression de pour tous les outils pneumatiques et...
Page 54 All manuals and user guides at all-guides.com A09777 54 - FR...
Page 55 All manuals and user guides at all-guides.com Assurez-vous que le disque de soupape se déplace librement à l'intérieur de la soupape de retenue et que la tension du ressort retient le disque en position élevée et fermée. La soupape de retenue peut être nettoyée à...
Page 56 All manuals and user guides at all-guides.com RANGEMENT Avant de ranger le compresseur d'air, Risque effectuez les étapes suivantes : d'éclatement. L'eau dans le réservoir d'air peut Revoyez la section intitulée « Entretien » des pages précédentes condenser. Si le réservoir n'est pas vidangé, l'eau corrodera et affaiblira les et exécutez l'entretien requis.
Page 57 All manuals and user guides at all-guides.com DÉPANNAGE Risque d'une utilisation dangereuse. L'unité est automatiquement en cycle quand le courant est présent. Durant le service, vous pourriez être exposé à des sources de tension, à l'air comprimé ou à des pièces mobiles. Avant de faire le service de l'unité, débranchez ou déconnectez l'alimentation électrique au compresseur d'air, purgez la pression du réservoir et laissez le compresseur d'air se refroidir.
Page 58 All manuals and user guides at all-guides.com PROBLÈME CAUSE CORRECTION Le relevé de pression Une légère chute de pression est S'il y a une chute excessive de sur le manomètre considérée normale. pression lorsqu'un accessoire du régulateur tombe est utilisé, ajustez le régulateur lorsqu'un accessoire en suivant les directives du est utilisé.
Page 59 All manuals and user guides at all-guides.com PROBLÈME CAUSE CORRECTION Fusible sauté ou coupe-circuit Vérifiez s'il y a un fusible sauté dans Le moteur ne tourne la boîte à fusibles et remplacez-le au déclenché. pas. besoin. Rétablissez le coupe-circuit. Ne pas utiliser un fusible ou un coupe- circuit à...
Page 60 All manuals and user guides at all-guides.com GARANTIE LIMITÉE PORTER-CABLE CORPORATION garantit à l'acheteur original que tous les produits couverts par cette garantie sont exempts de défauts de matériaux et de fabrication. Les produits couverts par cette garantie comprennent les compresseurs d'air, les outils pneumatiques, les pièces de rechange, les laveuses à...
