Instructions de montage
spéciales
20

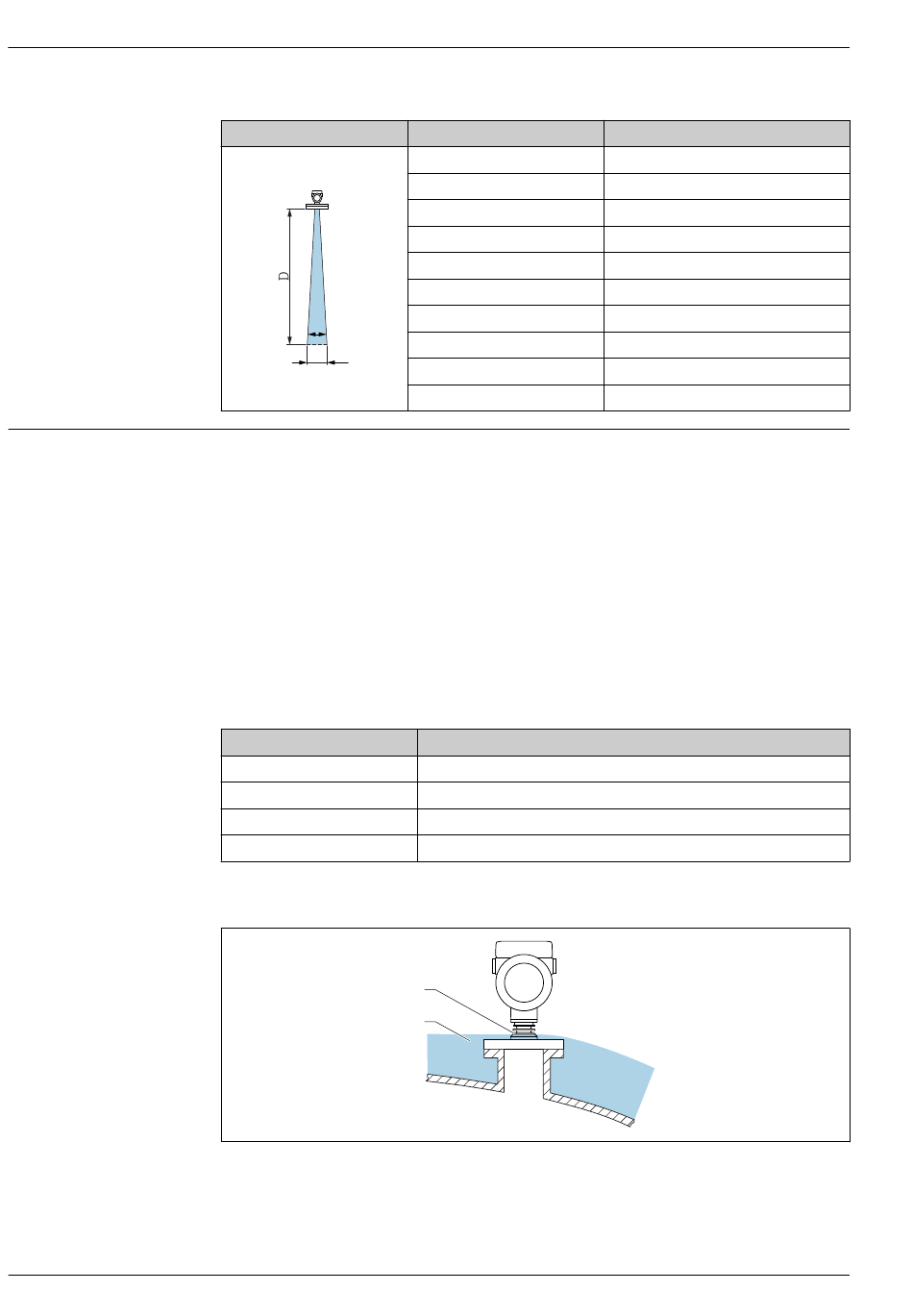

Antenne drip-off, PTFE 50 mm (2 in), α = 6 °
W = D × 0,10
α
W
Mesure externe à travers le couvercle en plastique ou les fenêtres diélectriques
• Constante diélectrique du produit : ε
• La distance entre l' e xtrémité de l' a ntenne et la cuve doit être d' e nv. 100 mm (4 in).
• Éviter les positions de montage où de la condensation ou des dépôts peuvent se former entre
l' a ntenne et la cuve
• En cas de montage à l' e xtérieur, veiller à ce que la zone entre l' a ntenne et la cuve soit protégée des
intempéries
• Ne pas installer de supports ou de fixations entre l' a ntenne et la cuve, qui pourraient réfléchir le
signal
L' é paisseur du toit de la cuve ou de la fenêtre diélectrique dépend de la valeur ε
L' é paisseur du matériau peut être un multiple entier de l' é paisseur optimale (tableau) ; il est
important de noter, cependant, que la transparence aux micro-ondes diminue de manière
significative avec l' a ugmentation de l' é paisseur du matériau.
Épaisseur optimale du matériau
Matériau
PE ; ε 2,3
r
PTFE ; ε 2,1
r
PP ; ε 2,3
r
PMMA ; ε 3,1
r
Réservoirs avec isolation thermique
En cas de températures de process élevées, il faut inclure l' a ppareil dans l' i solation usuelle du
réservoir (2) pour éviter l' é chauffement de l' é lectronique par rayonnement thermique ou convection.
La structure de la nervure (1) ne doit pas être isolée.
D
5 m (16 ft)
10 m (33 ft)
15 m (49 ft)
20 m (66 ft)
25 m (82 ft)
30 m (98 ft)
35 m (115 ft)
40 m (131 ft)
45 m (148 ft)
50 m (164 ft)
≥ 10
r
Épaisseur optimale du matériau
1,25 mm (0,049 in)
1,30 mm (0,051 in)
1,25 mm (0,049 in)
1,10 mm (0,043 in)
1
2
Micropilot FMR66B HART
W
0,52 m (1,70 ft)
1,04 m (3,41 ft)
1,56 m (5,12 ft)
2,08 m (6,82 ft)
2,60 m (8,53 ft)
3,12 m (10,24 ft)
3,64 m (11,94 ft)
4,16 m (13,65 ft)
4,68 m (15,35 ft)
5,20 m (17,06 ft)
du matériau.
r
