- Page 1 Manuel d'Instructions · Mai 2008 PREAMPLIFICATEUR...
- Page 2 Recyclage......12 8 Annexe Caractéristiques techniques ....13 PREAMPLIFICATEUR l SITRANS LVL200...
- Page 3 Ce point précède une énumération, dont l'ordre chronologique n'est pas obligatoire. à Etape de déroulement d'une action Cette flèche indique le pas de déroulement d'une action. Chronologie de déroulement d'une action Le déroulement d'une action est numéroté dans son ordre chronologique. PREAMPLIFICATEUR l SITRANS LVL200...

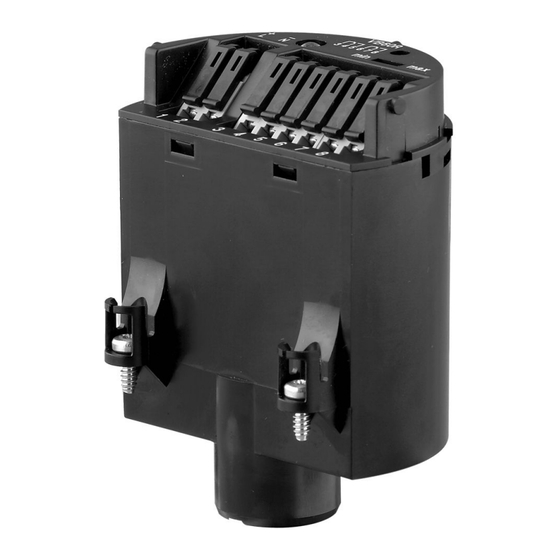

- Page 4 à et avec l'appareil. 2.2 Définition de l'application Le préamplificateur SW60 est un préampli de remplacement pour les détecteurs vibrants Sitrans LVL200. 2.3 Consignes de sécurité pour atmosphères Ex Respectez les consignes de sécurité spécifiques pour les applications Ex.
- Page 5 - Ce manuel de mise en service 3.2 Procédé de fonctionnement Le préamplificateur SW60 est conçu pour le remplacement Domaine d'application des préamplis des détecteurs vibrants SITRANS LVL200. 3.3 Emballage, transport et stockage Durant le transport jusqu'à son lieu d'application, votre appareil Emballage a été...
- Page 6 Protéger contre les rayons de soleil Eviter des secousses mécaniques Température de transport et de stockage voir "Annexe - Température de stoc- kage et de transport Caractéristiques techniques - Conditions ambiantes" Humidité relative de l'air 20 … 85 % PREAMPLIFICATEUR l SITRANS LVL200...
- Page 7 3 Soulevez les leviers d'ouverture des bornes à l'aide d'un tournevis. 4 Retirez les lignes de raccordement des bornes. 5 Desserrez les deux vis de fixation à l'aide d'un tournevis (Torx de T10 ou à fente 4) PREAMPLIFICATEUR l SITRANS LVL200...
- Page 8 13 Vérifiez la bonne fixation des fins de conducteurs dans les bornes en tirant légèrement dessus 14 Vérifiez l'étanchéité des presse-étoupe. L'anneau d'étan- chéité doit entourer complètement le câble. 15 Revissez le couvercle du boîtier Vous avez terminé le changement de l'électronique. PREAMPLIFICATEUR l SITRANS LVL200...
- Page 9 Montage Pour les applications Ex, le changement du préamplificateur doit être documenté dans un protocole interne à l'entreprise. PREAMPLIFICATEUR l SITRANS LVL200...
- Page 10 Dans ce cas, il vous faudra la mise en service adéquate qu'il vous suffira de télécharger sur notre site Internet sous Downloads. Faites le réglage comme indiqué sur la notice de mise en service. PREAMPLIFICATEUR l SITRANS LVL200...
- Page 11 Entretien 6 Entretien 6.1 Réparation de l'appareil Si une réparation venait à s'imposer, prière de contacter Siemens Milltronics Process Instruments Inc. Vous trouverez les sites géographiques sur notre page d'accueil "www. siemens.com/processautomation". PREAMPLIFICATEUR l SITRANS LVL200...
- Page 12 Matériaux : voir au chapitre "Caractéristiques techniques" Au cas où vous n'auriez pas la possibilité de faire recycler les pièces de rechange par une entreprise spécialisée, contactez- nous, nous vous conseillerons sur les possibilités de reprise et de recyclage. PREAMPLIFICATEUR l SITRANS LVL200...
- Page 13 Annexe 8 Annexe 8.1 Caractéristiques techniques Caractéristiques techniques Consultez pour cela la notice de mise en service du capteur respectif. PREAMPLIFICATEUR l SITRANS LVL200...
- Page 14 Annexe PREAMPLIFICATEUR l SITRANS LVL200...
- Page 15 Annexe PREAMPLIFICATEUR l SITRANS LVL200...
- Page 16 © Siemens Milltronics Process Instruments Inc. 2008 Subject to change without prior notice 7ML19985LS11 Rev. 1.0 33997-FR-080520...
