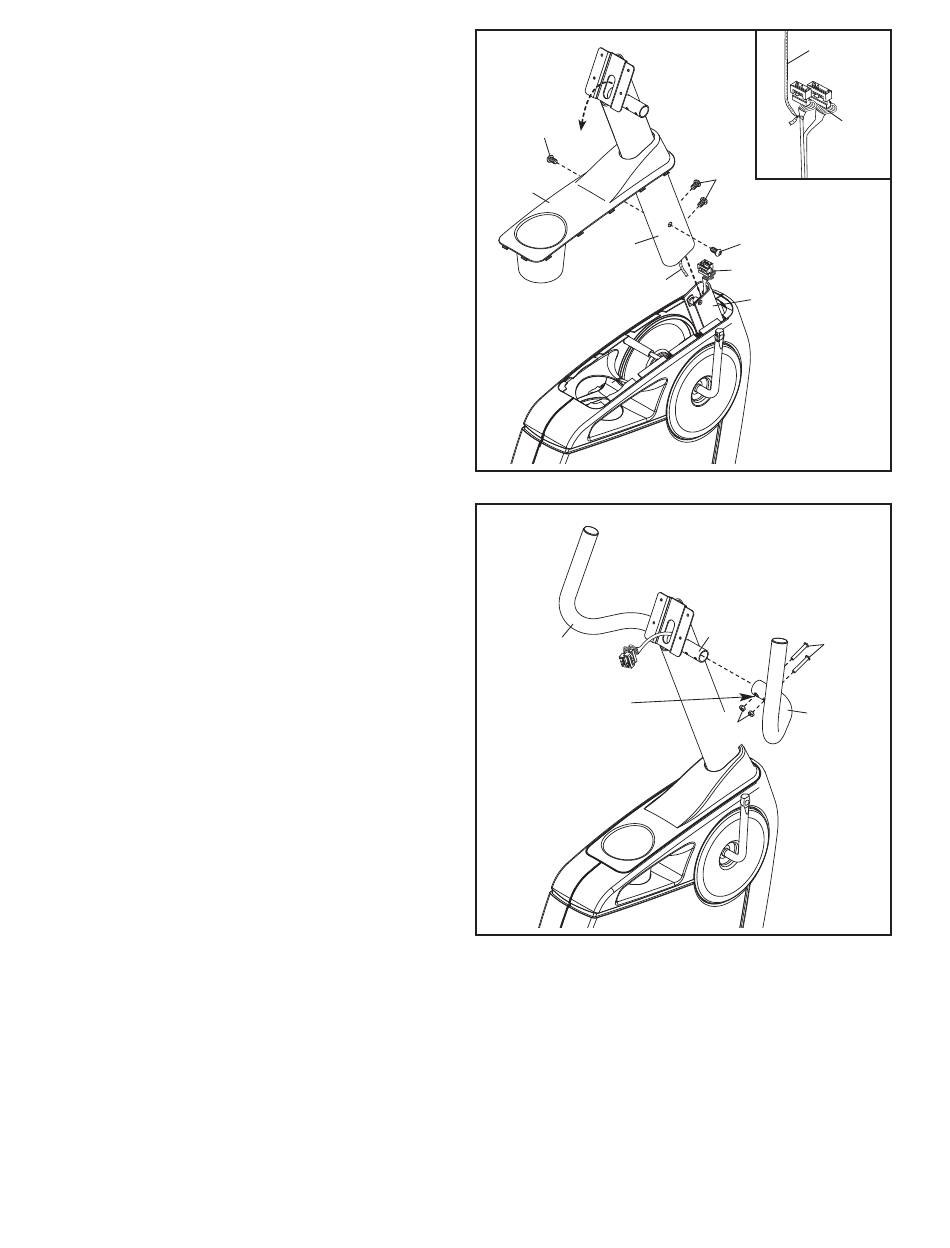

5. Conseil : veillez à ne pas pincer le
Groupement de Fils (40) durant cette étape
Demandez à une autre personne de tenir le
Montant (4) et le Capot Supérieur (14) près du
Cadre (1). Repérez l'attache-fil dans le Montant
et le Groupement de Fils (40) dans le Cadre.
Reportez-vous au schéma encadré. Reliez
l'attache-fil à l'un des connecteurs du
Groupement de Fils (40). Ensuite, tirez lʼautre
extrémité de lʼattache-fil vers le haut et hors du
Montant (4). Jetez l'attache-fil.
Glissez le Montant (4) sur le Cadre (1). Fixez le
Montant à l'aide de quatre Vis Métal/Nylon de
M10 x 20mm (54). Ensuite, poussez le Capot
Supérieur (14) vers le bas sur le Cadre.
6. Identifiez les Guidons Droit et Gauche (28, 29),
portant les autocollants « R » (droit) et « L »
(gauche).
Fixez chaque Guidon (28, 29) au Montant (4) à
l'aide de deux Boulons de M6 x 38mm (55) et
deux Écrous de Verrouillage de M6 (56).
Assurez-vous que les trous hexagonaux
sont aux emplacements indiqués.
5
54
14
4
Attache-Fil
6
29
Trous
Hexagonaux
8
Attache-
Fil
40
54
54
40
1
Éviter de
pincer le
Groupement
de Fils (40)
4
55
28
56
