Référence documentation 9836 6287 03
Date de publication 2023-01-25
Valable à partir du n° de série A0440001
LSF19 S300-1
(30000 tr/min)
Lire l'ensemble des mises en garde et consignes de sécurité.
Le non-respect des mises en garde et des consignes de sécurité
peut entraîner un choc électrique, un incendie ou des blessures
graves.
Conserver l'ensemble des mises en garde et consignes pour
pouvoir les consulter ultérieurement.
LSF19 S300-1
Notice d'utilisation du produit
8423122481
AVERTISSEMENT

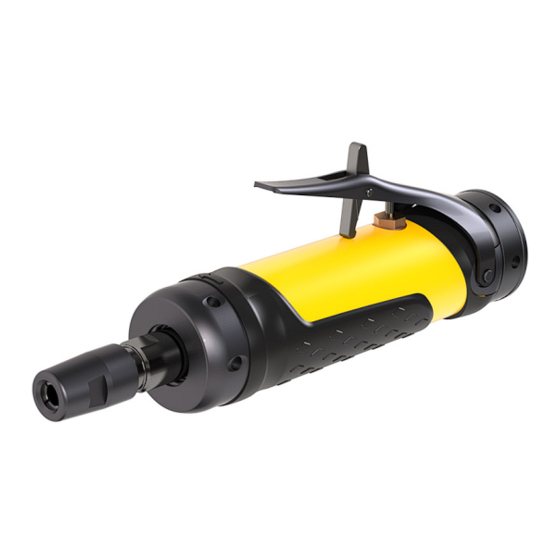

Die grinder
Publicité
Manuels Connexes pour Atlas Copco LSF19 S300-1
Sommaire des Matières pour Atlas Copco LSF19 S300-1
- Page 1 LSF19 S300-1 Référence documentation 9836 6287 03 Die grinder Date de publication 2023-01-25 Valable à partir du n° de série A0440001 Notice d'utilisation du produit LSF19 S300-1 8423122481 (30000 tr/min) AVERTISSEMENT Lire l'ensemble des mises en garde et consignes de sécurité.
- Page 2 Instructions de lubrification ................ 11 Protection contre la rouille et nettoyage .......... 11 Lubrification .................. 11 Guide de lubrification................ 12 Notice de démontage/montage............... 12 Instructions concernant le moteur à palettes........ 12 Recyclage ...................... 15 Réglementation environnementales ............... 15 © Atlas Copco Industrial Technique AB - 9836 6287 03...
- Page 3 ■ Les réparations dans le cadre de la garantie ne sont effectuées que dans les ateliers de Atlas Copco ou par des partenaires d'entretien agréés. Atlas Copco propose une extension de garantie et un entretien préventif à la pointe de la technologie par le biais de ses contrats ToolCover.
- Page 4 Vidéo de sécurité des produits pour les meuleuses Pour en savoir plus sur les caractéristiques de sécurité des meuleuses Atlas Copco et sur les mesures que l'opérateur doit prendre pour travailler en sécurité, Cliquez sur le lien ou scannez le QR code ci-des- sous pour voir la vidéo :...
- Page 5 Caractéristiques techniques produit Les Caractéristiques techniques produit peuvent être consultées sur ServAid ou sur le site Web d’Atlas Copco. Veuillez consulter : https://servaid.atlascopco.com ou www.atlascopco.com. © Atlas Copco Industrial Technique AB - 9836 6287 03...
- Page 6 Pour obtenir des performances optimales et une durée de vie maximale du produit, nous recomman- dons d'utiliser de l'air comprimé avec un point de rosée maximum de +10°C (50°F). Nous recomman- dons également d'installer un déshydrateur d'air à réfrigération Atlas Copco. ■...
- Page 7 Contrôler visuellement l'outil et les différentes pièces avant de les utiliser. ■ Porte-pince. ■ Levier de commande. ■ Blocage de levier. Vérifier l'absence de dégâts et de fuites d'huile susceptibles de compromettre la sécurité de l'outil. © Atlas Copco Industrial Technique AB - 9836 6287 03...
- Page 8 Adapter le réglage de couple à la force de l'opérateur et à sa posture et utiliser un bras ou un toc de réaction si le couple est trop élevé. ■ Dans les environnements poussiéreux, utilisez un système d’extraction des poussières ou portez un masque de protection. © Atlas Copco Industrial Technique AB - 9836 6287 03...
- Page 9 Effectuer un contrôle de la vitesse à vide de l'outil chaque jour et chaque fois que l’outil vient d’être entretenu. Le contrôle de la vitesse à vide doit être effectué avec l’équipement de meulage démonté. © Atlas Copco Industrial Technique AB - 9836 6287 03...
- Page 10 S'assurer que la gâchette de sécurité fonctionne correctement. ■ Remplacer le levier de commande s’il ne fonctionne pas correctement. ■ Ne jamais retirer la gâchette de sécurité ou la fixer avec une bande adhésive. © Atlas Copco Industrial Technique AB - 9836 6287 03...
- Page 11 Pour rallonge de broche flexible – lors de la pose de la broche rallongée – appliquer 0,5 cm (0,03 cu in) de graisse de type « Lubricating Engineers LE3752 » (ou graisse EP) au fond du trou dans le porte- pince. © Atlas Copco Industrial Technique AB - 9836 6287 03...
- Page 12 Se laver les mains avant de commencer toute autre activité. ► Démontage Les outils d'entretien sont également inclus dans l’outillage d'entretien de base. Pour de plus amples in- formations, voir la référence de commande 9835 5485 00. © Atlas Copco Industrial Technique AB - 9836 6287 03...
- Page 13 4080 0182 10 20,5 4080 0182 11 25,5 4080 0182 12 30,5 4080 0182 13 35,5 4080 0182 14 40,5 Contrôle des pièces de moteur Montage E : Roulement à billes © Atlas Copco Industrial Technique AB - 9836 6287 03...
- Page 14 4080 0567 02 18,5 4080 0567 06 21,5 4080 0567 03 21,5 4080 0567 07 25,5 10,5 4080 0567 08 27,5 12,5 4080 0567 09 31,5 15,5 4080 0567 10 34,5 18,5 © Atlas Copco Industrial Technique AB - 9836 6287 03...
- Page 15 Lorsqu'un produit est en fin de vie, il doit être convenablement recyclé. Démonter le produit et recycler les composants conformément à la législation locale. Les batteries devront être prises en charge par votre organisme national de collecte des batteries. © Atlas Copco Industrial Technique AB - 9836 6287 03...
- Page 16 Traduction de la notice originale © Copyright 2023, Atlas Copco Industrial Technique AB. Tous droits réservés. Toute utilisation non autorisée ou copie de tout ou partie du présent document sont interdites. Ceci s'applique plus particulièrement aux marques de Atlas Copco Industrial commerce, dénominations de modèles, références et schémas.
