Référence documentation 9839 0621 03
Date de publication 2020-03-26
Valable à partir du n° de série A2410001
LSV39 SA12-125
(12000 t/min)
(12000 t/min)
Lire l'ensemble des mises en garde et consignes de sécurité.
Le non-respect des mises en garde et des consignes de sécurité
peut entraîner un choc électrique, un incendie ou des blessures
graves.
Conserver l'ensemble des mises en garde et consignes pour
pouvoir les consulter ultérieurement.

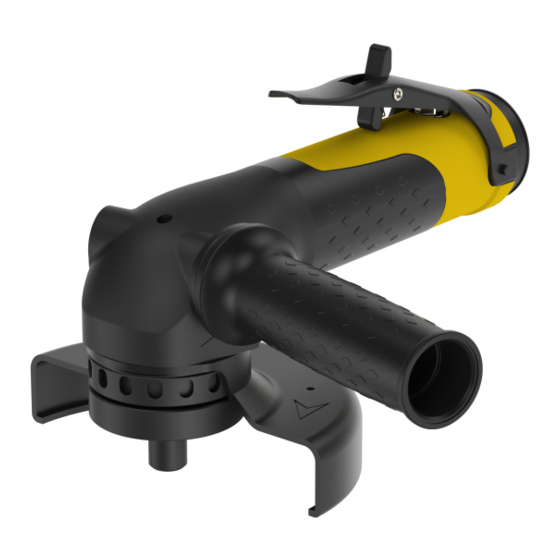

LSV39 SA12-125
Notice d'utilisation du produit
8423013301
AVERTISSEMENT
Grinder
Publicité
Table des Matières
Manuels Connexes pour Atlas Copco LSV39 SA12-125
Sommaire des Matières pour Atlas Copco LSV39 SA12-125
- Page 1 LSV39 SA12-125 Référence documentation 9839 0621 03 Grinder Date de publication 2020-03-26 Valable à partir du n° de série A2410001 Notice d'utilisation du produit LSV39 SA12-125 8423013301 (12000 t/min) (12000 t/min) AVERTISSEMENT Lire l'ensemble des mises en garde et consignes de sécurité.
- Page 2 LSV39 SA12-125 8 Nm (5.9 ftlb) L = 900 mm (35") (Turbo 13) Ø13 mm (1/2") 6.3 bar (90 psi rel.) 12000 tr/min 15 Nm (11.1 ftlb) 5 Nm (3.7 ftlb) © Atlas Copco Industrial Technique AB - 9839 0621 03...
-
Page 3: Table Des Matières
Utilisation de l'outil ................ 13 Maintenance ...................... 15 Instructions de maintenance................ 15 Sécurité générale de l'entretien et de la maintenance ...... 15 Recommandations pour l'entretien ............ 15 Révision.................... 15 Remplacement des palettes .............. 16 Instructions de lubrification ................ 16 © Atlas Copco Industrial Technique AB - 9839 0621 03... - Page 4 Protection contre la rouille et nettoyage .......... 16 Guide de lubrification................ 16 Dépannage...................... 17 Dépannage ..................... 17 Recyclage ...................... 19 Réglementation environnementales ............... 19 Informations concernant le recyclage ............. 19 © Atlas Copco Industrial Technique AB - 9839 0621 03...
-
Page 5: Informations Produit
■ Les réparations dans le cadre de la garantie ne sont effectuées que dans les ateliers de Atlas Copco ou par des partenaires d'entretien agréés. Atlas Copco propose une extension de garantie et un entretien préventif à la pointe de la technologie par le biais de ses contrats ToolCover. -
Page 6: Site Web
Vidéo de sécurité des produits pour les meuleuses Pour en savoir plus sur les caractéristiques de sécurité des meuleuses Atlas Copco et sur les mesures que l'opérateur doit prendre pour travailler en sécurité, Cliquez sur le lien ou scannez le QR code ci-des- sous pour voir la vidéo :... -
Page 7: Aperçu
Pour augmenter la durée de vie utile des engrenages, changer la graisse et remplacer les roulements et les garnitures d'étanchéité plus souvent. © Atlas Copco Industrial Technique AB - 9839 0621 03... -
Page 8: Sécurité Générale De L'entretien Et De La Maintenance
Si aucune information détaillée à propos de la maintenance préventive n'est incluse, suivre ces di- rectives générales : ■ Nettoyer les pièces appropriées avec soin ■ Remplacer toute pièce défectueuse ou usée © Atlas Copco Industrial Technique AB - 9839 0621 03... -
Page 9: Installation
Pour obtenir des performances optimales et une durée de vie maximale du produit, nous recomman- dons d'utiliser de l'air comprimé avec un point de rosée maximum de +10°C (50°F). Nous recomman- dons également d'installer un déshydrateur d'air à réfrigération Atlas Copco. ■... -
Page 10: Instructions D'installation
Aperçu de l’installation Légende de la page 2 Couple recommandé Longueur de flexible Diamètre de flexible Pression pneumatique de service maxi. Vitesse à vide maxi Couple recommandé Couple recommandé Filetage d'arbre © Atlas Copco Industrial Technique AB - 9839 0621 03... -
Page 11: Fonctionnement
Adapter le réglage de couple à la force de l'opérateur et à sa posture et utiliser un bras ou un toc de réaction si le couple est trop élevé. ■ Dans les environnements poussiéreux, utilisez un système d’extraction des poussières ou portez un masque de protection. © Atlas Copco Industrial Technique AB - 9839 0621 03... -
Page 12: Notice De Configuration
Tourner le carter de protection dans une position adéquate. Positionner le carter de protection entre soi et la meule. AVERTISSEMENT Risque de blessure ■ S'assurer que le carter de protection est dans une position adéquate avant de faire fonc- tionner l'outil. © Atlas Copco Industrial Technique AB - 9839 0621 03... -
Page 13: Pose De La Poignée Latérale
Il existe un risque d'accident corporel si l'on utilise l'outil sans son carter de protection. Toujours utiliser l'outil avec le carter de protection recommandé. ► S'assurer que le carter de protection est correctement positionné et intact. ► © Atlas Copco Industrial Technique AB - 9839 0621 03... - Page 14 AVERTISSEMENT Risque d'accidents corporels et de dégâts Les pièces en rotation peuvent provoquer des dégâts et des accidents corporels. Veiller à couper l'outil et à attendre qu'il cesse de tourner avant de le poser. ► © Atlas Copco Industrial Technique AB - 9839 0621 03...
-
Page 15: Maintenance
Ne pas démonter les pièces de sécurité et toujours les remplacer si elles sont endommagées. ► Toujours effectuer un contrôle de la vitesse à vide de l'outil après chaque l'entretien. ► © Atlas Copco Industrial Technique AB - 9839 0621 03... -
Page 16: Remplacement Des Palettes
OBEEn UF 1 Esso Beacon EP2 Rembrandt EP2 Mobil Mobilegrease XHP 222 NLG2 Klüber Lub. Klübersynth UH 1 14-151 Texaco Multifak EP2 Molykote BR2 Plus Graisse pour renvois d'angle Rhenus LKR03 © Atlas Copco Industrial Technique AB - 9839 0621 03... -
Page 17: Dépannage
Palier d'arbre endommagé Roues dentées endommagées Outil trop froid près de l'échappe- Échappement d'air refroidi en rai- Monter un flexible d'échappement ment son d'une chute de pression de l'air entrant © Atlas Copco Industrial Technique AB - 9839 0621 03... - Page 18 Broche endommagée Bruit anormal provenant des engre- nages Roulements usés * Cette intervention d'entretien ne peut être effectuée que par un atelier agréé ou par un technicien d'en- tretien qualifié. © Atlas Copco Industrial Technique AB - 9839 0621 03...
-
Page 19: Recyclage
Recycler comme Boîtier Métal, aluminium Manchon isolant Plastiques, autres, TPU Moteur à palettes Métal, acier* Arbre complet Métal, acier Carter de protection Métal, acier Couvercle d'extrémité Métal, acier Métal, acier © Atlas Copco Industrial Technique AB - 9839 0621 03... - Page 20 Levier complet Métal, acier Adaptateur Métal, acier *Les ailettes du produit contiennent du PTFE (téflon). Il est impératif d'observer les recommandations ha- bituelles d'hygiène et de sécurité concernant le PTFE. © Atlas Copco Industrial Technique AB - 9839 0621 03...
- Page 24 Traduction de la notice originale © Copyright 2020, Atlas Copco Industrial Technique AB. Tous droits réservés. Toute utilisation non autorisée ou copie de tout ou partie du présent document sont interdites. Ceci s'applique plus particulièrement aux marques de Atlas Copco Industrial commerce, dénominations de modèles, références et schémas.
