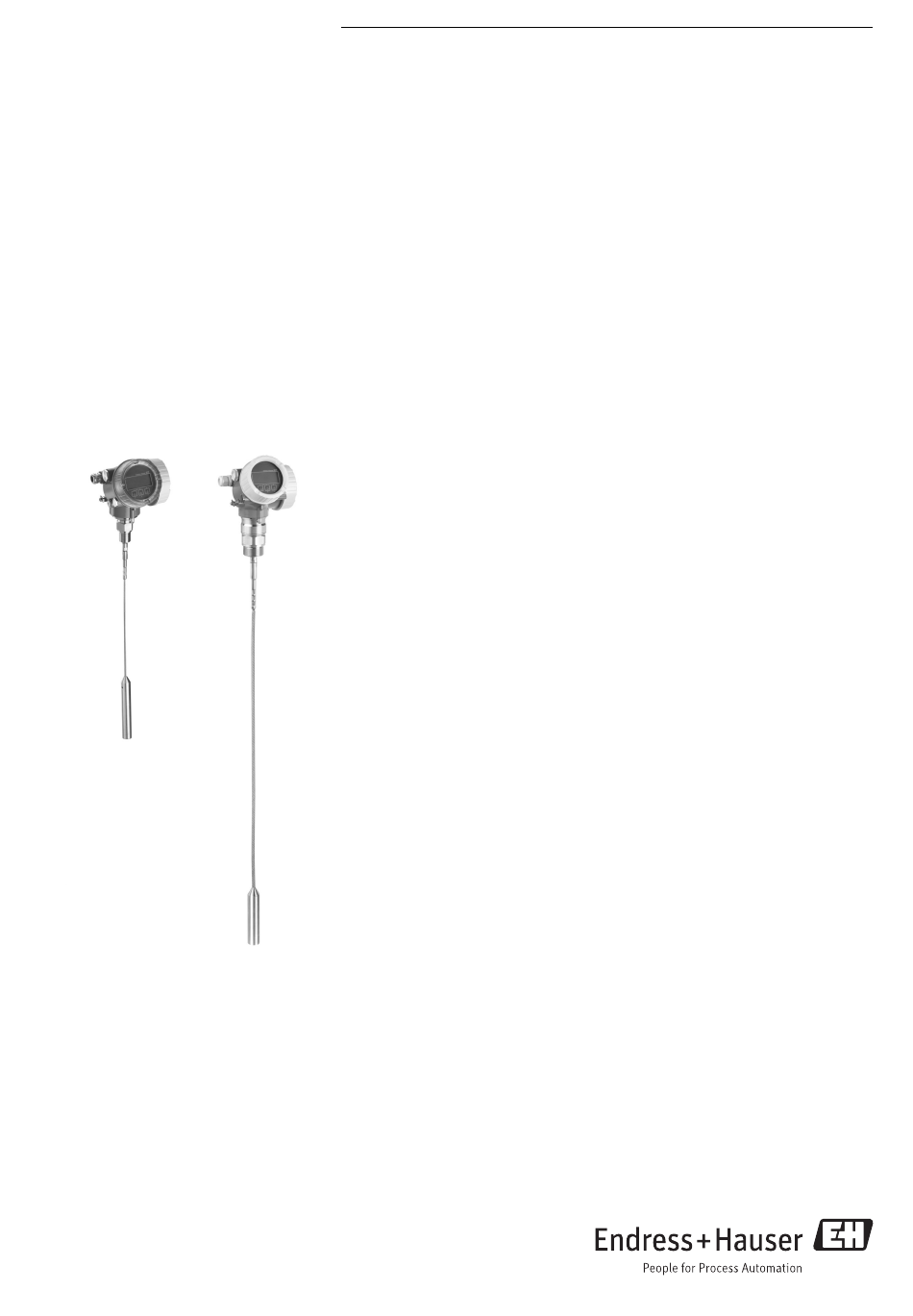

Information technique

Levelflex FMP56, FMP57

Radar de niveau filoguidé

Mesure de niveau sur solides en vrac

Domaines d'application

• FMP56 - appareil de base attractif d' u n point de vue économique, destiné à des

applications simples dans les petits silos de matières en vrac et les cuves de

stockage de matières solides.

• FMP57 - appareil de qualité pour la mesure de niveau dans des matières en vrac.

• Raccord process à partir de 3/4" ou bride

• Résistance à la traction des sondes à câble de jusqu' à 30 kN

• Gamme de mesure jusqu' à 45 m (148 ft)

• Gamme de température : –40...+150 °C (–40...+302 °F)

• Gamme de pression : –1...16 bar (–14,5...232 psi)

• Différents protocoles de communication pour l' i ntégration système :

– HART avec 4...20 mA analogique

– PROFIBUS PA (Profil 3.02)

– FOUNDATION Fieldbus

• Surveillance du niveau (MIN, MAX, gamme) jusqu' à SIL 2 (appareil unique) ou

SIL 3 (redondance homogène), évaluation indépendante par le TÜV selon

IEC 61508

Principaux avantages

• Mesure sûre, également :

– en cas d' a ccumulation de poussière

– dans des silos hauts et étroits

– en cas de traverses et d' é léments internes

• Disponibilité élevée

• Mémoire de données intégrée

• Étalonnage en usine à la longueur de sonde

• Concept de commande intuitif, guidé par menu, en langue nationale

• Intégration dans des systèmes de commande et de gestion des ressources

• Diagnostic précis d' a ppareil et de process pour une aide à la décision rapide

• Agréments : ATEX, IEC Ex, CSA, FM, NEPSI

Solutions
