- Page 1 DBS60E-RBAQ00100 DBS60 CODEURS INCRÉMENTAUX...
-
Page 2: Codeurs Incrémentaux

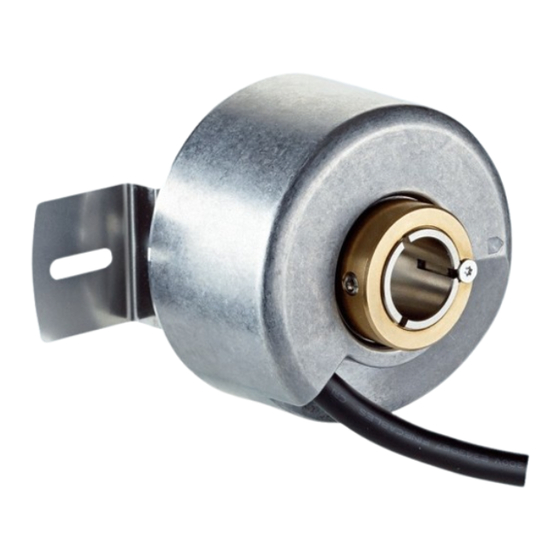

DBS60E-RBAQ00100 | DBS60 CODEURS INCRÉMENTAUX Informations de commande Type Référence DBS60E-RBAQ00100 1132912 Autres modèles d'appareil et accessoires www.sick.com/DBS60 illustration non contractuelle Caractéristiques techniques détaillées Performance Pas de mesure ≤ 90° électrique/impulsions par tour Déviation du pas de mesure ± 18° / impulsions par tour Limites d'erreur Écart du pas de mesure x 3... -
Page 3: Caractéristiques Mécaniques
DBS60E-RBAQ00100 | DBS60 CODEURS INCRÉMENTAUX Caractéristiques mécaniques Interface mécanique Axe creux traversant, serrage arrière Diamètre de l'axe 8 mm Type de bride / bras de couple Support de couple bilatéral, trou oblong, cercle de trou 63 mm - 83 mm Poids + 0,25 kg Matériau, arbre Acier inoxydable Matériau, bride... - Page 4 DBS60E-RBAQ00100 | DBS60 CODEURS INCRÉMENTAUX ECl@ss 12.0 27270501 ETIM 5.0 EC001486 ETIM 6.0 EC001486 ETIM 7.0 EC001486 ETIM 8.0 EC001486 UNSPSC 16.0901 41112113 Plan coté (Dimensions en mm (inch)) 48.6 (1.91) 3.2 +0.1 (0.37) (0.27) (0.13 +0.01) (0.98) Valeurs XF7, voir le tableau des diamètres d’axe pour le type axe creux traversant, serrage arrière ① Repère top zéro sur le boîtier...
-
Page 5: Prescriptions De Montage
DBS60E-RBAQ00100 | DBS60 CODEURS INCRÉMENTAUX Prescriptions de montage Axe creux traversant serrage derrière min. 54 (2.13) Côté utilisateur Type Axe creux traversant serrage derrière DBS60x-RAxxxxxxxx 6 mm DBS60x-R1xxxxxxxx DBS60x-RBxxxxxxxx 8 mm DBS60x-R2xxxxxxxx DBS60x-RCxxxxxxxx 3/8″ DBS60x-R3xxxxxxxx DBS60x-RDxxxxxxxx 10 mm DBS60x-R4xxxxxxxx DBS60x-RExxxxxxxx 12 mm DBS60x-R5xxxxxxxx DBS60x-RFxxxxxxxx 1/2″... -
Page 6: Tension D'alimentation
DBS60E-RBAQ00100 | DBS60 CODEURS INCRÉMENTAUX Couleurs des fils (rac- Connecteur mâle Connecteur mâle Signal TTL/HTL 6 canaux Explication cordement des câbles) M12, 8 pôles M23, 12 pôles Rouge Tension d'alimentation Non affecté Non affecté Non affecté Non affecté Non affecté... -
Page 7: Indication Pour L'utilisation
DBS60E-RBAQ00100 | DBS60 CODEURS INCRÉMENTAUX Tension d'alimentation Sortie 10 V ... 30 V 10 V ... 27 V 4,5 V ... 30 V TTL / HTL universel 4,5 V ... 30 V Indication pour l’utilisation Axe creux traversant serrage derrière ① Repère top zéro sur la bride ② Top zéro actif lorsque la vis de bague de serrage est tournée vers le repère top zéro sur la bride ou le boîtier Accessoires recommandés... -
Page 8: Description Succincte
DBS60E-RBAQ00100 | DBS60 CODEURS INCRÉMENTAUX Description succincte Type Référence • Mode de raccordement tête A: Câble LTG-2411-MW 6027530 • Mode de raccordement tête B: Extrémité de câble ouverte • Type de signal: SSI, incrémental • Câble: 11 fils, PUR • Description: SSI, blindé, Incrémental •... -
Page 9: Dans Le Monde Entier, Près De Chez Vous
