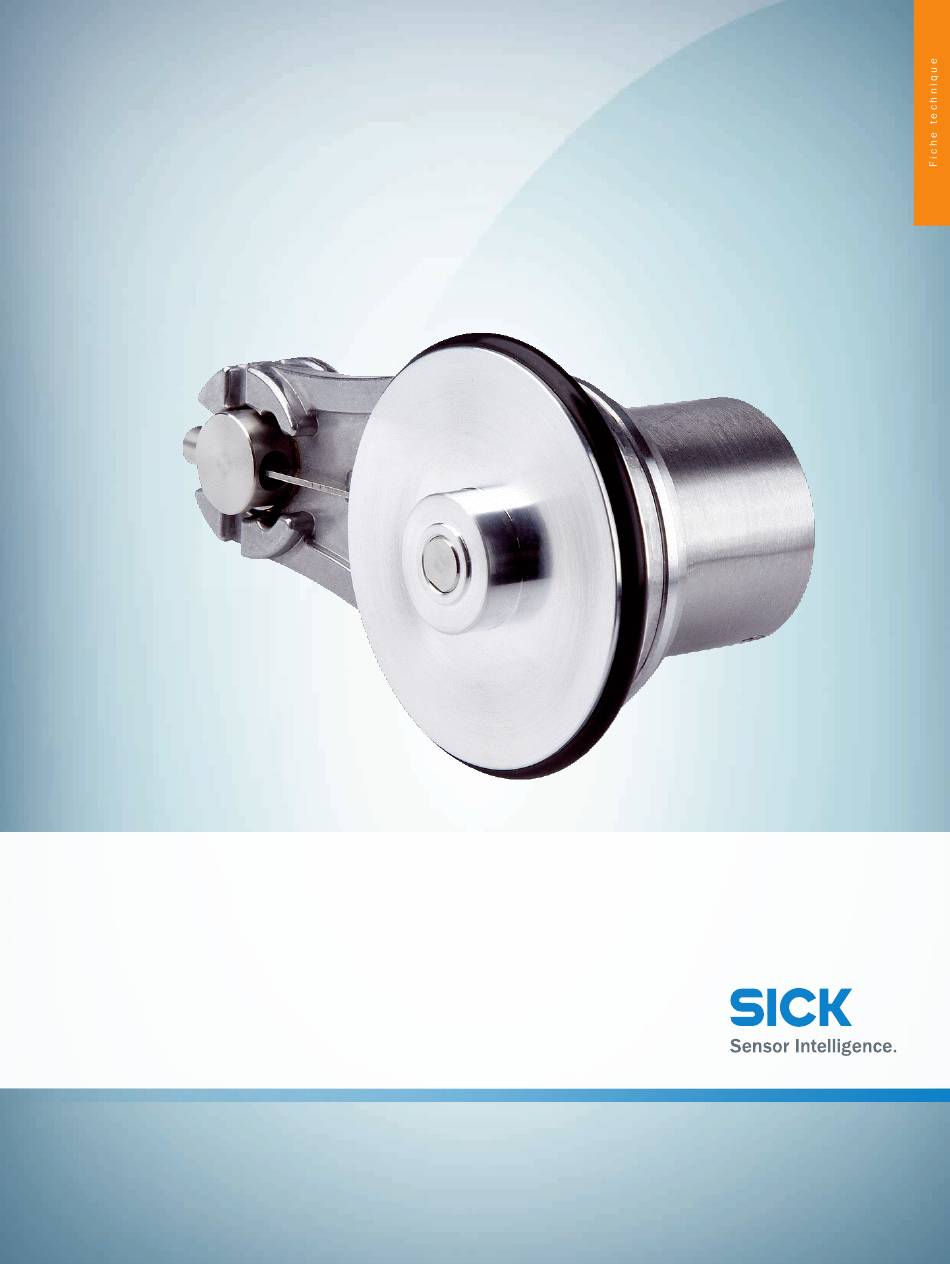

- Page 1 DBV50E-22EKA2000 DBV50 Core CODEUR À ROUE MESUREUSE...
-
Page 2: Informations De Commande
DBV50E-22EKA2000 | DBV50 Core CODEUR À ROUE MESUREUSE Informations de commande Type Référence DBV50E-22EKA2000 1079595 Autres modèles d'appareil et accessoires www.sick.com/DBV50_Core illustration non contractuelle Caractéristiques techniques détaillées Performance Impulsions par tour 2.000 Résolution en impulsions/mm Pas de mesure (résolution mm/impulsion) Déviation du pas de mesure... -
Page 3: Caractéristiques Mécaniques
DBV50E-22EKA2000 | DBV50 Core CODEUR À ROUE MESUREUSE Caractéristiques mécaniques Circonférence de la roue 200 mm Surface d’une roue mesureuse Joint torique NBR70 Version bras à ressort Bras à ressort de 63,5 mm, codeur côté montage, 1 roue mesureuse Masse + 300 g Matériel, codeur... - Page 4 DBV50E-22EKA2000 | DBV50 Core CODEUR À ROUE MESUREUSE ECl@ss 6.0 27270590 ECl@ss 6.2 27270590 ECl@ss 7.0 27270501 ECl@ss 8.0 27270501 ECl@ss 8.1 27270501 ECl@ss 9.0 27270501 ECl@ss 10.0 27270790 ECl@ss 11.0 27270707 ETIM 5.0 EC001486 ETIM 6.0 EC001486 ETIM 7.0 EC001486 ETIM 8.0...
-
Page 5: Prescriptions De Montage
DBV50E-22EKA2000 | DBV50 Core CODEUR À ROUE MESUREUSE Prescriptions de montage 63.5 (2.5) Spring travel 17 (0.67) Nominal mounting position Adjust height position based (0.26) on the wheel size and measuring surface. 40 (1.57) Affectation des broches Vue du connecteur d’appareil M12 sur le câble/boîtier Diagrammes Diagramme débattement force et plage de travail... -
Page 6: Accessoires Recommandés
DBV50E-22EKA2000 | DBV50 Core CODEUR À ROUE MESUREUSE Sorties de signal pour les interfaces électriques TTL et HTL Measuring step Dans le sens horaire avec vue sur l'arbre de codeur, voir plan coté.Les interfaces G, P, R exécutent uniquement les canaux A, B, Z. -
Page 7: Description Succincte
DBV50E-22EKA2000 | DBV50 Core CODEUR À ROUE MESUREUSE Description succincte Type Référence Tête A: connecteur mâle, M23, 12 pôles, droit STE-2312-G 6027537 Tête B: - ® Câble: HIPERFACE , SSI, incrémental, RS-422, blindé Tête A: connecteur mâle, M23, 12 pôles, droit STE-2312-G01 2077273 Tête B: -... -
Page 8: Dans Le Monde Entier, Près De Chez Vous
SICK en breF SICK est l’un des principaux fabricants de capteurs et de solutions de détection intelligents pour les applications industrielles. notre gamme unique de produits et de services vous fournit tous les outils dont vous avez besoin pour la gestion sûre et efficace de vos processus, la protection des personnes contre les accidents et la prévention des dommages environnementaux.
