6. Desserrez l'écrou de distributeur et tournez la bobine
de 180 degrés sur le distributeur (Figure 5).
7. Serrez l'écrou de distributeur à un couple de 142 à
162 Nm (105 à 120 pi-lb).
8. Appliquez du frein-filet sur les 2 boulons (5/16 po) et
fixez légèrement le distributeur sur le couvercle à l'aide
des 2 boulons et des 2 rondelles, comme montré à la
Figure 6.
Remarque: Vérifiez que l'orifice 2 est visible au
sommet du distributeur.

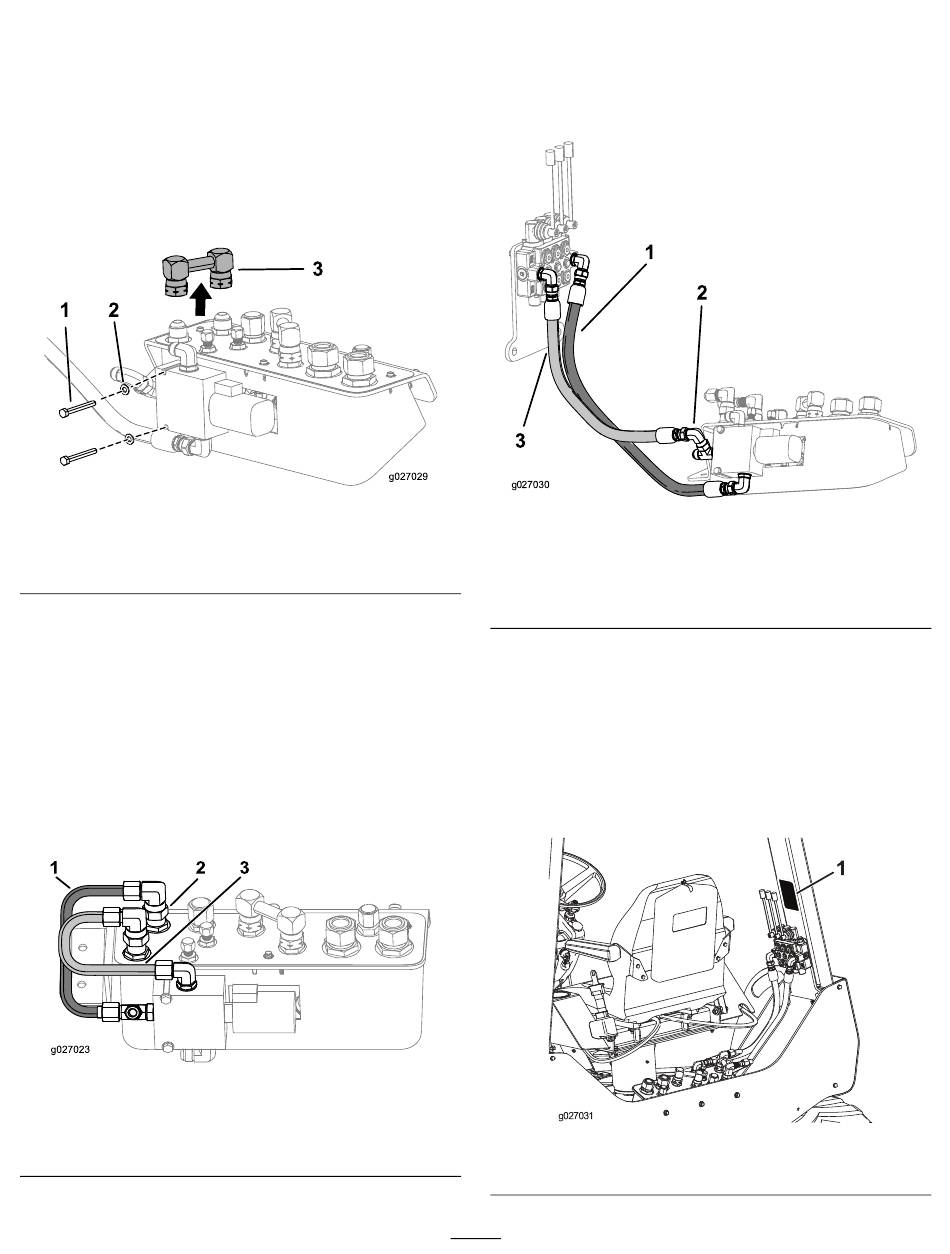

1. Boulons (5/16 po)
2. Rondelles
9. Déposez le couvre-raccords qui est monté sur le tablier,
comme montré à la Figure 6.
Pose des flexibles
hydrauliques et de
l'autocollant
1. Branchez le tube hydraulique long entre le raccord en T
et le raccord à 90° le plus éloigné sur le tablier, comme
montré à la Figure 7.
1. Tube hydraulique long
2. Raccord à 90° (5/8 po
mâle, 3/4 po femelle)
Figure 6
3. Couvre-raccords de
distributeur
Figure 7
3. Tube hydraulique court
2. Branchez le tube hydraulique court entre le raccord à
90° au sommet du distributeur et le raccord à 90° le
plus proche sur le tablier, comme montré à la Figure 7.
3. Branchez le flexible de 30 pouces, monté précédemment
au bas du distributeur, au raccord à 90° extérieur de la
vanne auxiliaire, comme montré à la Figure 8.
1. Flexible hydraulique
(30 pouces)
2. Raccord à 90° (5/8 po
mâle, femelle)
4. Branchez le flexible de 24 pouces entre le raccord à
90° le plus à l'intérieur et le raccord à 90° sur la vanne
en T qui est reliée au distributeur, comme montré à
la Figure 8.
5. Attachez les flexibles ensemble avec les 2 serre-câbles.
6. Serrez les boulons qui fixent le distributeur au couvercle
(Figure 6).
7. Placez l'autocollant à l'emplacement indiqué (Figure 9).
g027031
1. Autocollant
4
Figure 8
3. Flexible hydraulique
(24 pouces)
1
Figure 9
