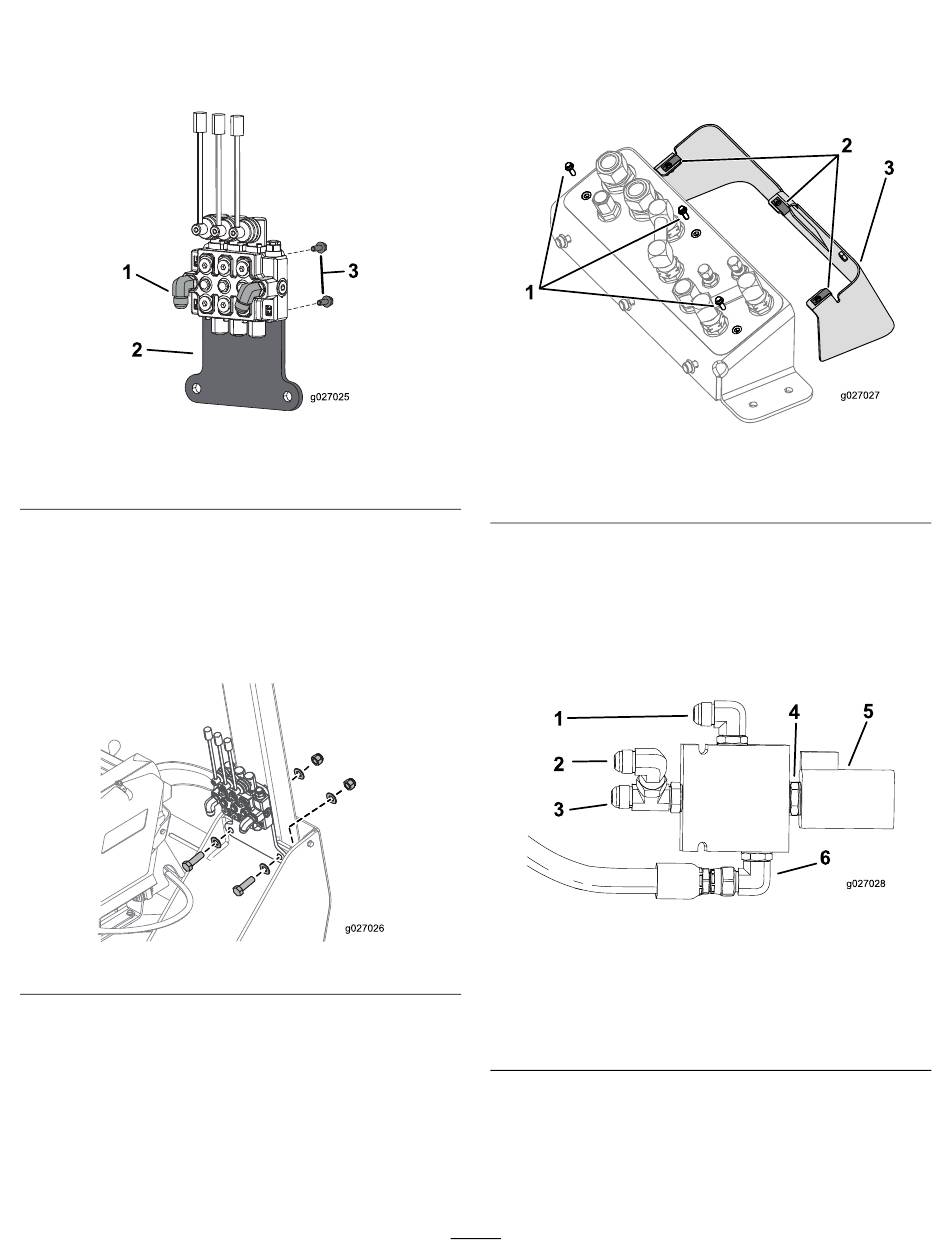

Montage de la vanne auxiliaire
1. Appliquez du frein-filet sur les 3 boulons (M8) et
fixez la vanne auxiliaire au support comme montré à
la Figure 2.
1. Raccords à 90°
2. Support
2. Posez les 2 raccords (90°, 1/2 po mâle, 5/8 po mâle)
sur la vanne comme montré à la Figure 2.
Remarque: Vérifiez que le raccord du côté droit est
tourné de 25 degrés.
3. Retirez les boulons, les rondelles et les écrous qui fixent
le panneau inférieur droit au système ROPS (Figure 3).
4. Fixez la vanne auxiliaire au système ROPS au moyen
des boulons, rondelles et écrous que vous avez retirés à
l'opération précédente, comme montré à la Figure 3.
Figure 2
3. Boulons (M8)
Figure 3
Pose du couvercle de
distributeur et du distributeur
1. Posez les 3 écrous à clip sur le couvercle neuf, comme
montré à la Figure 4.
1. Boulons (M6)
2. Écrous à clip
2. Appliquez du frein-filet sur les 3 boulons (M6) et fixez
le couvercle au support de tablier comme montré à la
Figure 4.
3. Posez les deux raccords à 90° (5/8 po mâle, mâle), le
raccord en T et le raccord à 90° (5/8 po mâle, 5/8 po
femelle) sur le distributeur, comme montré à la Figure
5.
1. Raccord à 90° (5/8 po
mâle, 5/8 po mâle)
2. Raccord à 90° (5/8 po
mâle, 5/8 po femelle)
3. Raccord en T
4. Serrez les raccords à un couple de 142 à 162 Nm (105
à 120 pi-lb).
5. Branchez le flexible de 30 pouces au raccord à 90°
(5/8 po mâle, mâle) (Figure 5).
3
Figure 4
3. Couvercle
Figure 5
4. Écrou de distributeur
5. Bobine
6. Raccord à 90° (5/8 po
mâle, mâle)
