Toro RT600 Instructions De Montage page 2

Montage
Pièces détachées
Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées.
Description
Aucune pièce requise
Vanne auxiliaire
Support
Boulons (M8)
Raccord à 90° (1/2 po mâle, 5/8 po mâle)
Couvercle
Écrou à clip
Boulons (M6)
Raccord à 90° (5/8 po mâle, mâle)
Raccord à 90° (5/8 po mâle, 5/8 po femelle)
Raccord en T
Flexible hydraulique (30 pouces)
Distributeur
Boulons (5/16 po)
Rondelle
Tube hydraulique court
Tube hydraulique long
Flexible hydraulique (24 pouces)
Raccord à 90° (5/8 po mâle, 3/4 po femelle)
Autocollant
Serre-câbles
Préparation de la machine
1. Amenez la machine sur un sol plat et horizontal.
2. Serrez le frein de stationnement et abaissez les
accessoires au sol.
3. Coupez le moteur et enlevez la clé de contact.

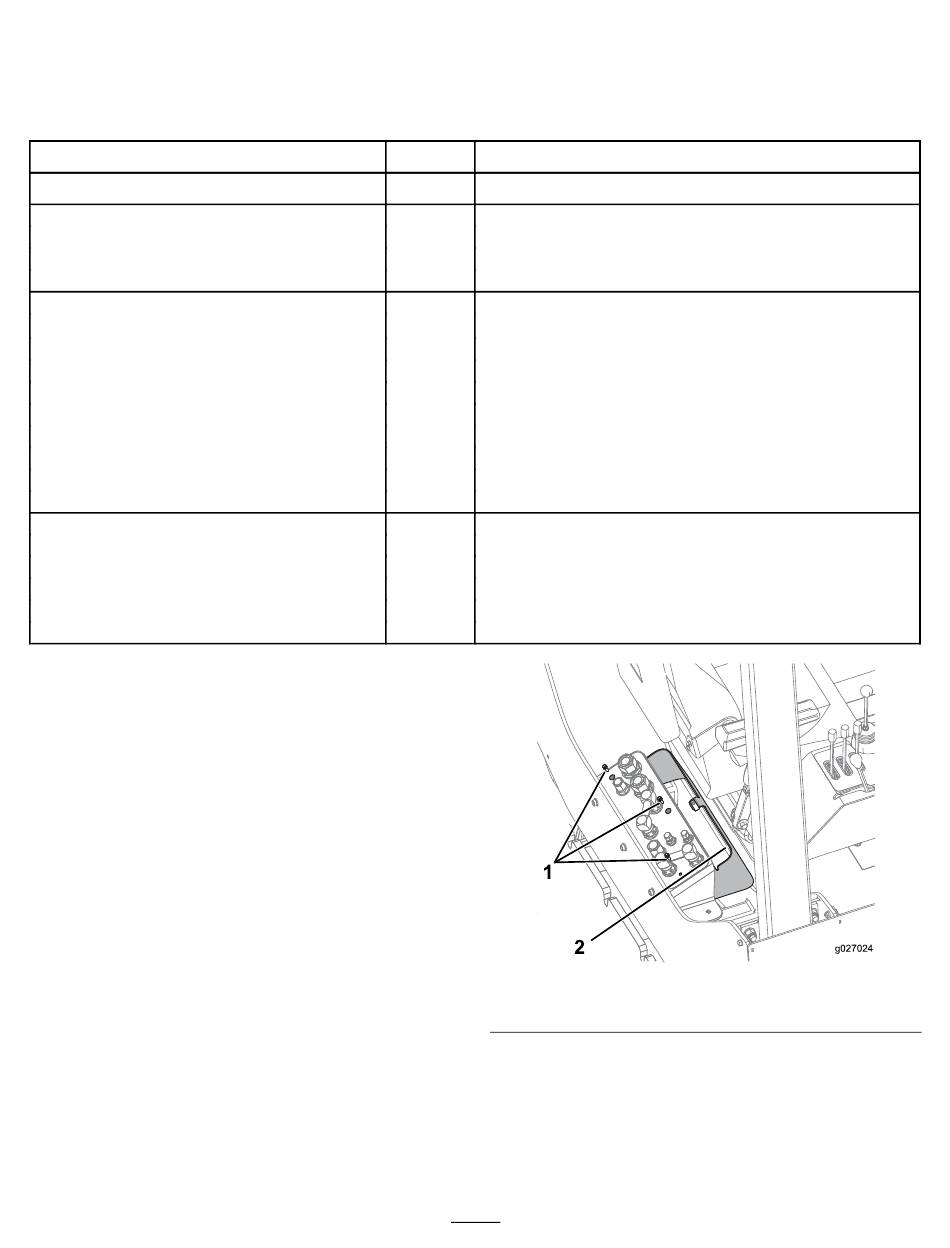

4. Déposez les boulons et le couvercle du support de
tablier existant, comme montré à la Figure 1.
Qté
–
Préparation de la machine.
1
1
Montage de la vanne auxiliaire.
3
2
1
3
3
2
1
Pose du couvercle de distributeur et du distributeur.
1
1
1
2
2
1
1
1
Pose des flexibles hydrauliques et de l'autocollant.
2
1
2
1
2
1. Boulons
2
Utilisation
g027024
Figure 1
2. Couvercle
