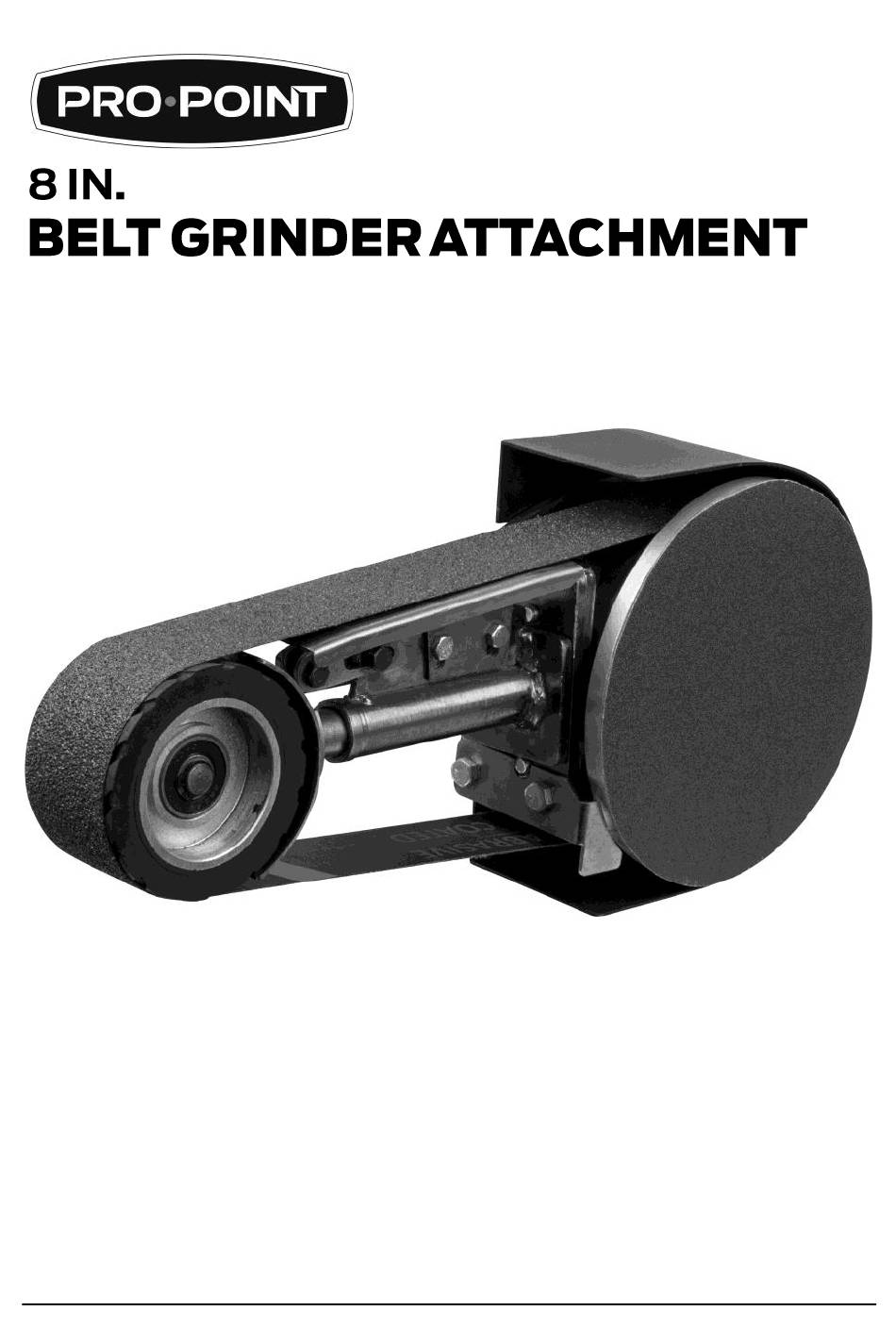

- Page 1 V1.0 9082694 Please read and understand all instructions before use. Retain this manual for future reference .
- Page 2 9082694 8 in. Belt Grinder Attachment V1.0 Horsepower Adaptive motor: 1/2 or 3/4 HP Belt Size 48 x 2 in. Wheel/Pad Size 7 in. Belt: 862 RPM No Load Speed Disc: 3,600 RPM Arbor Size 5/8 in. Overall Size 22-3/8L x 4-5/8W x 7-3/4H in.
- Page 3 V1.0 8 in. Belt Grinder Attachment 9082694 This attachment fits most popular brands of grinders that have screw-on wheel guards. It’s easy to install with no special adapter required, includes 1 sanding belt and 1 sanding disc, and it has the capability to remove material up to 5 times faster than with an equivalent grit grinding wheel.
- Page 4 9082694 8 in. Belt Grinder Attachment V1.0 Wear the appropriate type of full-face shield in addition to safety googles, as the work can create chips, abrasive or particulate matter. Wear gloves that provide protection based on the work materials or to reduce the effects of tool vibration.
- Page 5 V1.0 8 in. Belt Grinder Attachment 9082694 Use the correct tool for the job. This tool was designed for a specific function. Do not modify or alter this tool or use it for an unintended purpose. Do not use the tool if any parts are damaged, broken or misplaced.
- Page 6 9082694 8 in. Belt Grinder Attachment V1.0 12. Hold the tool so that sparks fly away from you, bystanders or flammable materials. Have a fully charged fire extinguisher present in the event of a fire. 13. Do not subject the grinding wheel to any lateral pressure as it may damage the tool or cause it to kickback.
- Page 7 V1.0 8 in. Belt Grinder Attachment 9082694 Remove the parts and accessories from the packaging and inspect for damage. Make sure that all items in the parts list are included. Numbered references in parenthesis (#1) refer to the included Parts List.
- Page 8 9082694 8 in. Belt Grinder Attachment V1.0 Install the driving wheel (#7) into the wheel shaft of the grinder (Fig. 5). Install the grinding wheel flange (#6) and tighten the nut (#5) (Fig. 5). Once completed, it should resemble Fig. 5 Fig.
- Page 9 V1.0 8 in. Belt Grinder Attachment 9082694 Install the sanding disc (#4) and tighten the screws (#3) (Fig. 11). Paste the sanding paper (#2) to the disc evenly and smoothly (Fig. 11). Once completed, it should resemble Fig. Fig. 11 Connect the tool to its power source.
- Page 10 9082694 8 in. Belt Grinder Attachment V1.0 Tear the old sanding paper off of the wheel. Clean the wheel. Paste the new sanding paper to the disc evenly and smoothly. Maintain the tool with care. A tool in good condition is efficient, easier to control and will have fewer problems.
- Page 11 V1.0 8 in. Belt Grinder Attachment 9082694 Recycle a tool damaged beyond repair at the appropriate facility. Contact your local municipality for a list of disposal facilities or by-laws for electronic devices, batteries, oil or other toxic liquids. Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing.
- Page 12 9082694 8 in. Belt Grinder Attachment V1.0 For technical questions call 1-800-665-8685...
- Page 13 V1.0 8 in. Belt Grinder Attachment 9082694 DESCRIPTION Abrasive sanding belt Sanding paper Philips Screw M4x8 Sanding board Grinding wheel flange Driving wheel Screw M5*20 Flat washer M5 10 Carriage bolts M6*12 11 Mounting flange 12 Philips pan-head screw M5*16...
- Page 14 9082694 8 in. Belt Grinder Attachment V1.0 32 Spring housing 33 Spring 34 O-sealing ring 1.8*2 35 Tension lock board 36 Hex bolt M6*20 37 Hex fine-thread nut M10*1 38 Driven wheel support 39 Spacer 40 Driven wheel shaft 41 Bearing...
- Page 15 V1.0 8 in. Belt Grinder Attachment 9082694 Visit www.princessauto.com for more information...
- Page 16 9082694 8 in. Belt Grinder Attachment V1.0 For technical questions call 1-800-665-8685...
- Page 17 V1,0 9082694 Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
- Page 18 9082694 Accessoire pour meuleuse à courroie de 8 po V1,0 Puissance Moteur adaptatif : 1/2 ou 3/4 CV Taille de courroie 48 x 2 po Taille de meule/patin 7 po Courroie : 862 tr/min Disque : 3 600 tr/min Vitesse à vide Taille d’arbre...
- Page 19 V1,0 Accessoire pour meuleuse à courroie de 8 po 9082694 Cet accessoire convient à la plupart des marques populaires de meuleuses avec des protège-meule vissés. Il est facile à installer sans adaptateur spécial, comprend 1 courroie abrasive et 1 disque abrasif, et il a la capacité...
- Page 20 9082694 Accessoire pour meuleuse à courroie de 8 po V1,0 Portez toujours des lunettes antiprojections qui offrent une protection frontale et latérale pour les yeux. L'équipement de protection des yeux devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction du type de travail effectué.
- Page 21 V1,0 Accessoire pour meuleuse à courroie de 8 po 9082694 Soutenez la pièce à travailler ou fixez-la sur une plate-forme stable. Une pièce à travailler tenue dans les mains ou appuyée contre votre corps sera instable et peut entraîner des blessures corporelles.
- Page 22 9082694 Accessoire pour meuleuse à courroie de 8 po V1,0 Nettoyez la poussière et les débris du dessous des meules fréquemment. Ne meulez pas les pièces de magnésium ou d'aluminium car cela pourrait provoquer un incendie. Assurez-vous que la meuleuse d'établi repose sur une surface stable et de niveau et qu'elle est bien retenue afin d'éviter les blessures attribuables...
- Page 23 V1,0 Accessoire pour meuleuse à courroie de 8 po 9082694 Évitez le démarrage non intentionnel. Assurez-vous que le commutateur se trouve en position d'arrêt avant de brancher l'appareil à la source d'énergie. Débranchez l'appareil de la source d'énergie avant de procéder à son installation ou à...
- Page 24 9082694 Accessoire pour meuleuse à courroie de 8 po V1,0 Assemblez l’écran protecteur (n 19) au moyen des écrous hexagonaux (n 20), des rondelles plates (n 13) et des vis à tête cylindrique (n 12). Assurez-vous que les vis sont correctement serrées (fig. 1).
- Page 25 V1,0 Accessoire pour meuleuse à courroie de 8 po 9082694 Installez la roue motrice (n 7) sur l’arbre de roue de la meuleuse (fig. 5). Installez le flasque de roue de la meuleuse (n 6) et serrez l’écrou (n fig. 5 5) (fig.
- Page 26 9082694 Accessoire pour meuleuse à courroie de 8 po V1,0 Installez le disque abrasif (n 4) et serrez les vis (n 3) (fig. 11). Collez et lissez le papier abrasif (n uniformément sur le disque (fig. 11). Une fois terminé, l’apparence fig.
- Page 27 V1,0 Accessoire pour meuleuse à courroie de 8 po 9082694 Déchirez le papier abrasif usé de la roue. Nettoyez la roue. Collez et lissez le papier abrasif neuf uniformément sur le disque. Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à...
- Page 28 9082694 Accessoire pour meuleuse à courroie de 8 po V1,0 Si l'outil n'est pas utilisé pendant une période prolongée, appliquez une mince couche de lubrifiant sur les pièces en acier pour éviter qu'elles ne rouillent. Enlevez le lubrifiant avant de réutiliser l'outil.
- Page 29 V1,0 Accessoire pour meuleuse à courroie de 8 po 9082694 Visitez www.princessauto.com pour plus d'informations...
- Page 30 9082694 Accessoire pour meuleuse à courroie de 8 po V1,0 DESCRIPTION QTÉ Courroie abrasive Papier abrasif Vis cruciforme M4x8 Plaque de courroie abrasive Écrou Flasque de roue de la meuleuse Roue motrice Vis M5x20 Rondelle plate M5 Boulons de carrosserie M6*12 Bride de fixation Vis cruciforme à...
- Page 31 V1,0 Accessoire pour meuleuse à courroie de 8 po 9082694 Écrou autobloquant M6 Boulon hexagonal M6*16 Boîtier de ressort Ressort Joint torique de scellement 1,8*2 Plaque de verrouillage de tension Boulon hexagonal M6*20 Écrou hexagonal à filets fins M10*1 Support de roue menée Entretoise Arbre de roue menée...
- Page 32 9082694 Accessoire pour meuleuse à courroie de 8 po V1,0 En cas de questions techniques, appelez le 1-800-665-8685...
