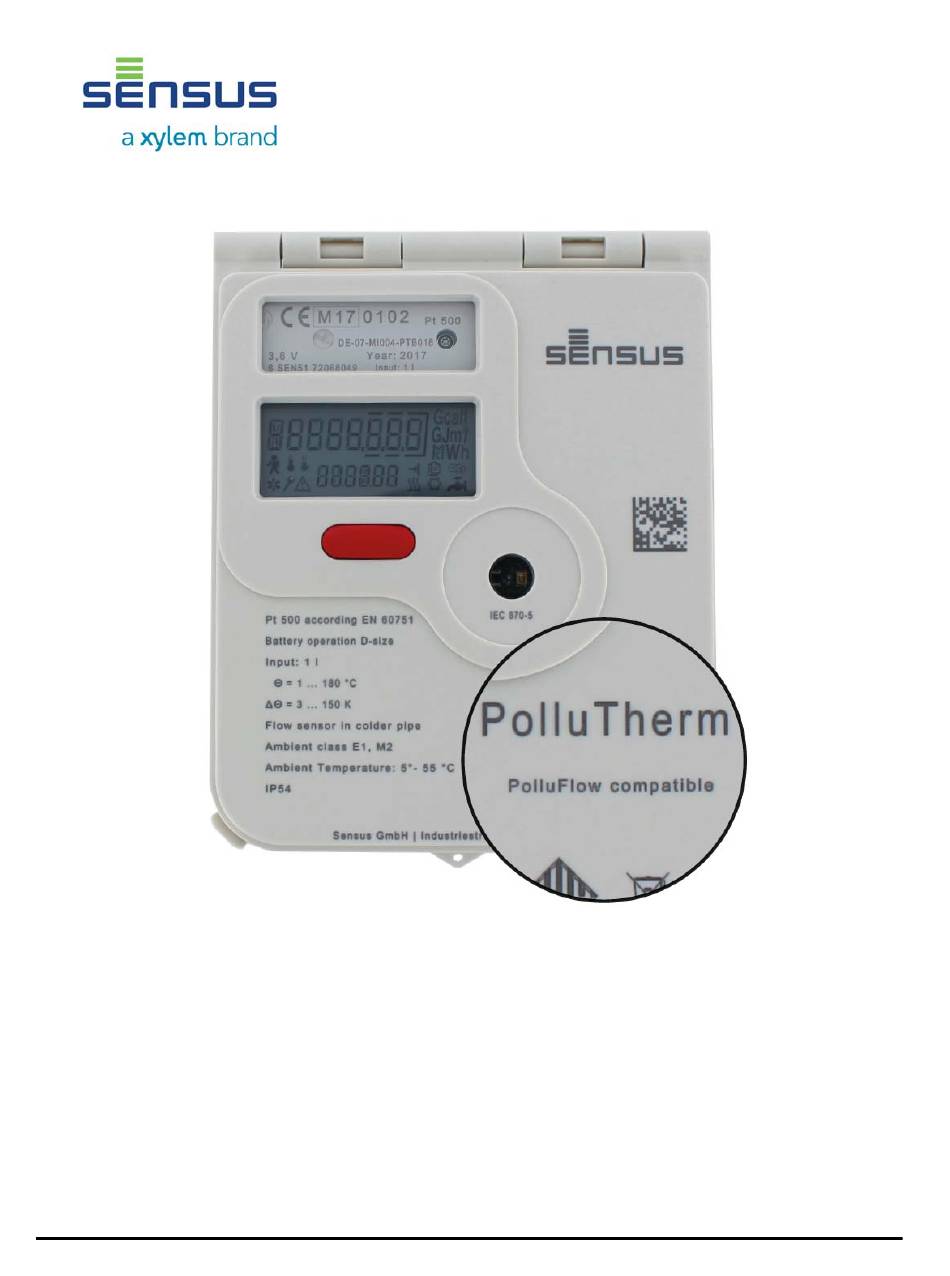

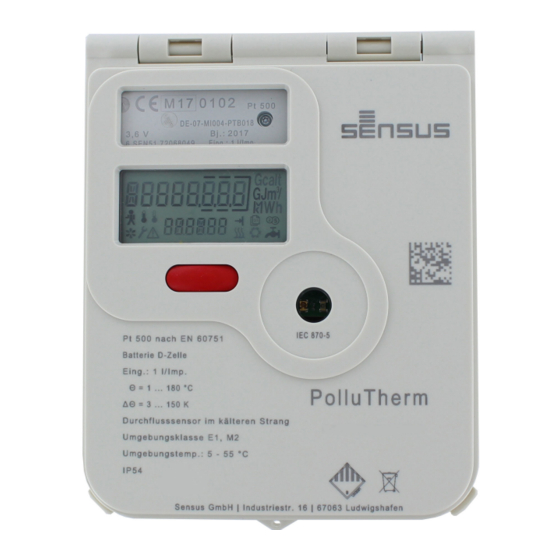

- Page 1 Calculateur hybride chaleur/froid PolluTherm compatible avec PolluFlow Manuel d'installation et d'utilisation PolluTherm compatible avec PolluFlow Manuel d'installation et d'utilisation MH 6114 FR PolluTherm, page 1...
-
Page 2: Table Des Matières
Calculateur hybride chaleur/froid PolluTherm compatible avec PolluFlow Manuel d'installation et d'utilisation Le calculateur PolluTherm permet de mesurer Produits livrés consommation d'énergie dans les circuits de chauffage ou de climatisation utilisant de l'eau Calculateur PolluTherm (incluant comme fluide caloporteur. sondes de température, doigts de gants Le PolluTherm peut également être utilisé... -
Page 3: Consignes Importantes
Calculateur hybride chaleur/froid PolluTherm compatible avec PolluFlow Manuel d'installation et d'utilisation Dans le cas des appareils alimentés sur secteur : Consignes importantes Les blocs d'alimentation (230 V CA ou 24 V CA) doivent être protégés par un fusible de 6 A en ... -
Page 4: Installation Des Sous-Ensembles
Calculateur hybride chaleur/froid PolluTherm compatible avec PolluFlow Manuel d'installation et d'utilisation Installation des sous- ensembles Selon la version, le PolluTherm peut être utilisé comme compteur d’énergie thermique en mode chauffage, climatisation ou en mode réversible. (voir aussi chap. 10.10). C’est pourquoi vous pouvez rencontrer les termes suivants dans ce manuel: Retour circuit de chauffage : conduite froide... -
Page 5: Installation Des Capteurs De Température
Calculateur hybride chaleur/froid PolluTherm compatible avec PolluFlow Manuel d'installation et d'utilisation Il ne doit pas y avoir de réduction brusque de la Se référer au guide ci-dessous pour installer de section en aval du capteur de débit. telles sondes de température. Il est recommandé... -
Page 6: Montage Du Calculateur
Calculateur hybride chaleur/froid PolluTherm compatible avec PolluFlow Manuel d'installation et d'utilisation 5.3 Montage du calculateur borne 11 (-). La borne 9 est prévue pour l'alimentation électrique (marron). Le conducteur Fixer horizontalement le rail DIN C fourni avec jaune n'est pas raccordé. Il est utilisé uniquement deux vis à... -
Page 7: Raccordement Capteurs De Température
Calculateur hybride chaleur/froid PolluTherm compatible avec PolluFlow Manuel d'installation et d'utilisation 6.2 Raccordement des capteurs de température PolluTherm fonctionne avec des capteurs de température de type Pt 500. Le type de sondes de température à utiliser est spécifié sur le boîtier du calculateur. -
Page 8: Menus De L'afficheur
Calculateur hybride chaleur/froid PolluTherm compatible avec PolluFlow Manuel d'installation et d'utilisation 7. Menus de l’afficheur 7.1 Menu utilisateur (exemple) Les menus de l’afficheur du PolluTherm sont Message d'erreur divisés en 6 menus. (uniquement en cas de Une pression sur le bouton rouge en façade dysfonctionnement) permet d'activer la première position d'affichage dans le menu utilisateur soit l’énergie thermique... -
Page 9: Menu Relevé À Date Programmée
Calculateur hybride chaleur/froid PolluTherm compatible avec PolluFlow Manuel d'installation et d'utilisation 7.3 Menu archive (exemple) Différence de Dans ce menu le symbole suivant apparaît température sur chaque fenêtre. Pour les 16 derniers mois, les index énergie et volume de chaque mois écoulé peuvent-être Numéro de série affichés. -
Page 10: Menu Service (Exemple)
Calculateur hybride chaleur/froid PolluTherm compatible avec PolluFlow Manuel d'installation et d'utilisation Puissance thermique ou frigorifique maximum avec Heure actuelle * l’heure d’enregistrement pour le mois sélectionné Nombre d’heures en Date du prochain erreur pour le mois relevé sélectionné Nombre d’heures sans Nombre de jours de alimentation sur secteur fonctionnement... -
Page 11: Menu Fonctions Tarifs (Exemple)
Calculateur hybride chaleur/froid PolluTherm compatible avec PolluFlow Manuel d'installation et d'utilisation 7.5 Menu fonctions tarifs (exemple) En appuyant brièvement sur le bouton, vous confirmez la valeur réglée et passez au chiffre Dans ce menu chaque fenêtre est marquée par suivant. les lettres “CTRL”. -
Page 12: Contrôle De Fonctionnement, Plombage
Calculateur hybride chaleur/froid PolluTherm compatible avec PolluFlow Manuel d'installation et d'utilisation X : Erreurs sondes de température Remise à zéro des heures en état d’erreur * Code Signification Remise à zéro des Sondes de température inversées, ou heures comptabilisées en température conduite froide supérieure Err 1000 à... -
Page 13: Interfaces De Communication
Le module de communication Modbus RTU Les paramètres peuvent être lus et réglés à l’aide permet de connecter le compteur d’énergie du logiciel MiniCom 3 et d’une prise optique Sensus PolluTherm à un réseau Modbus RTU basé sur le canal EIA-485. Pour activer l’interface... -
Page 14: Module Lonworks®-Ftt10A
Calculateur hybride chaleur/froid PolluTherm compatible avec PolluFlow Manuel d'installation et d'utilisation 10.5 Module LONWORKS -FTT10A L’activation des entrées doit être effectuée via ® le logiciel de maintenance MiniCom, menu Référence pour commande : 68504857 “réglage des paramètres d’entrée Ce module est utilisé pour intégrer le compteur d’impulsion”. -
Page 15: Installation Des Modules Optionnels
Calculateur hybride chaleur/froid PolluTherm compatible avec PolluFlow Manuel d'installation et d'utilisation Cette interface permet de récupérer les données 10.10 Compteur hybride chaud/froid (option de du PolluTherm. commande) à partir du logiciel MiniCom 3 Désignation : PolluTherm H ou PolluTherm X H Port USB : 1.1 ou 2.0 Connecteur mâle : type A Cette option permet au PolluTherm de compter... -
Page 16: Changement D'alimentation À Pile En Alimentation Secteur
Calculateur hybride chaleur/froid PolluTherm compatible avec PolluFlow Manuel d'installation et d'utilisation 10.13 Changement d’alimentation à pile en 11. Remarques concernant la alimentation secteur prolongation des câbles de capteurs de température Avant de changer de mode d'alimentation, il faut tenir compte des points suivants et les exécuter Les sondes de température pour PolluTherm sont également dans l'ordre indiqué... - Page 17 Calculateur hybride chaleur/froid PolluTherm compatible avec PolluFlow Manuel d'installation et d'utilisation Connecter les 2 fils ajoutés pour chaque sonde au bornier du calculateur, c’est à dire pour la sonde de température de la conduite chaude les fils 1 et 2 et pour la sonde de température de la conduite froide les fils 3 et 4 La résistance électrique du ou des câble(s) d’extension n’influence(nt) pas la mesure et la...
- Page 18 Calculateur hybride chaleur/froid PolluTherm compatible avec PolluFlow Manuel d'installation et d'utilisation MH 6114 FR PolluTherm, page 18...
- Page 19 Calculateur hybride chaleur/froid PolluTherm compatible avec PolluFlow Manuel d'installation et d'utilisation MH 6114 FR PolluTherm, page 19...
- Page 20 Calculateur hybride chaleur/froid PolluTherm compatible avec PolluFlow Manuel d'installation et d'utilisation Numéro d'article : 28505195 État : 08-2017 • 0001 Sous réserve de modifications Sensus GmbH Ludwigshafen Industriestraße 16 D-67063 Ludwigshafen Téléphone : + 49 (0) 621 6904-1113 Fax : + 49 (0) 621 6904-1409 Système de gestion de la qualité...
