Sommaire des Matières pour Xylem SENSUS Cordonel

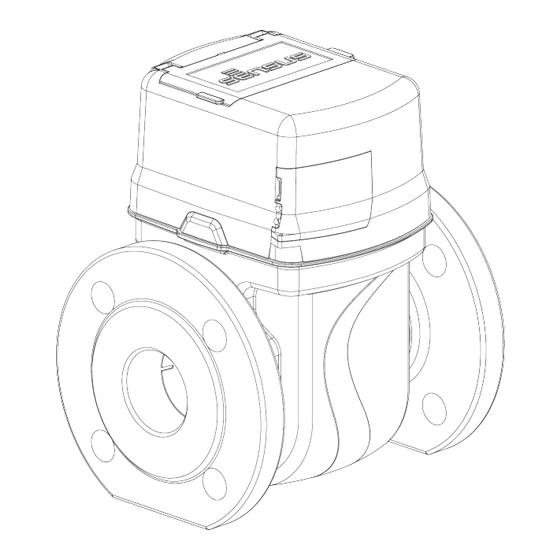

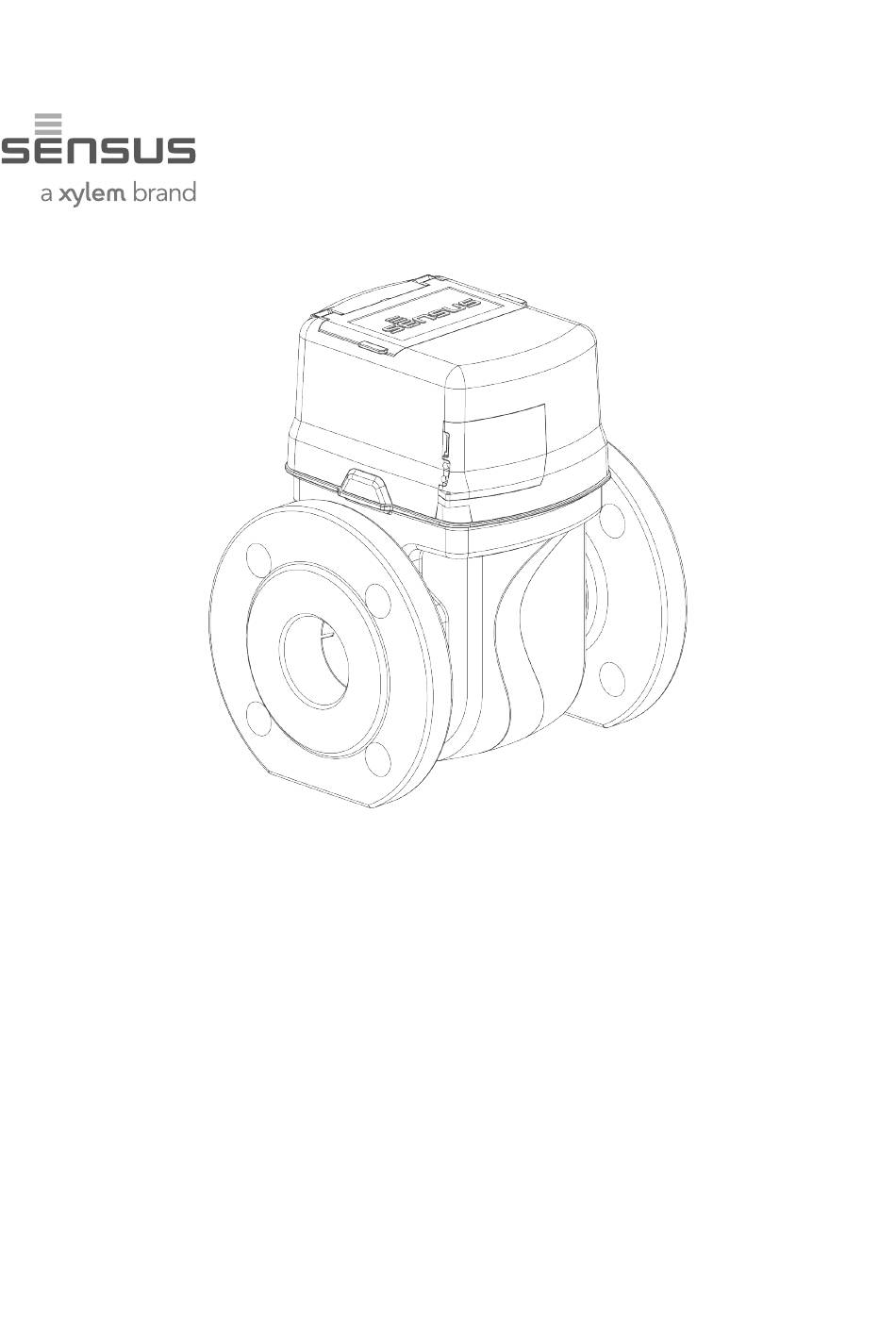

- Page 1 Cordonel® Compteur d’eau à ultrasons Manuel d'installation et Mode d'emploi...
-
Page 2: Table Des Matières
Cordonel Sommaire Informations générales ..........................3 Description du produit ..........................3 Applications ..............................3 Contenu de la livraison ..........................3 Données techniques ............................3 Caractéristiques métrologiques ........................4 Marquage ................................ 4 Installation ............................... 4 8.1. Avertissements ............................4 8.2. Informations générales ......................... 4 8.3. -
Page 3: Informations Générales
Cordonel 1. Informations générales Veuillez lire attentivement ce manuel avant de commencer l’installation du compteur. Le non-respect des consignes et avertissements de sécurité de ce document peut provoquer des blessures et endommager le compteur ainsi que l’installation dans son ensemble. Avant d’installer le compteur, assurez-vous que la livraison soit complète et exempte de dommages. -
Page 4: Caractéristiques Métrologiques
Cordonel 6. Caractéristiques métrologiques Diamètre nominal Pic de débit maximum m³/h Débit de surcharge selon MID m³/h 78,75 Débit permanent selon MID m³/h Débit de transition selon MID m³/h 0,06 0,06 0,16 0,25 Débit minimum selon MID m³/h 0,04 0,04 0,06 0,16 Ratio maximum... -
Page 5: Notes D'installation
Cordonel L’écran ne doit jamais être disposé tourné vers le bas ou placé à l’envers. 8.5. Notes d’installation • Conformément à la norme ISO 4064 (2013), le compteur Cordonel ne nécessite pas de longueur droite, ni en amont, ni en aval (U0D0). •... -
Page 6: Séquences D'affichage
Cordonel 9.2. Séquences d’affichage L’écran affiche les valeurs par séquences, lors d'un cycle d’une minute. Test des segments « tout affiché » 1 seconde Test des segments « tout éteint » 1 seconde 1 seconde Firmware et somme de contrôle Volume et débit 12 secondes 15 secondes Volume et température Volume et débit... -
Page 7: Mode Test
Cordonel Code d’alarme Description Commentaire Alarme retour d'eau L’écoulement va à l’inverse du sens d’écoulement principal figé sur une période préprogrammée. Alarme fuite Le débit n’a pas chuté au-dessous de la valeur de seuil fixée pendant la période programmée. Alarme rupture de Le débit a dépassé... -
Page 8: Radio
Cordonel Période d’enregistrement Période moyenne 5 minutes 1 minute 6 minutes 1 minute 10 minutes 2 minutes 15 minutes 3 minutes 30 minutes 3 minutes 60 minutes (1 heure) 5 minutes 120 minutes (2 heures) 10 minutes 180 minutes (3 heures) 15 minutes 300 minutes (5 heures) 30 minutes 360 minutes (6 heures) 30 minutes 720 minutes (12 heures) 30 minutes 1 440 minutes (1 jour) 60 minutes **) Le débit de pointe est une valeur moyenne de 2 secondes. Les intervalles d’enregistrement du premier enregistreur de données sont programmables avec un minimum de 1 minute et un maximum de 1 440 minutes (1 jour). -
Page 9: Sécurité Des Données Radio
Cordonel 11.4. Sécurité des données radio Les télégrammes de données du Cordonel sont cryptés via 128 bit. La clé de données est attribuée à l’adresse radio du compteur et doit être stockée sur le dispositif de lecture. L’utilisateur reçoit la clé radio en la téléchargeant depuis une plate-forme sécurisée. Le lien vers la plateforme sera envoyé... -
Page 10: Mesure De Température
Cordonel Valeurs Unité DN 40 DN 50 DN 65 DN 80 DN 100 Température actuelle de l’enregistreur de données Désactivé Alarmes étendues de l’enregistreur de données Désactivé Enregistrement du retour d'eau sur l’enregistreur de données Désactivé Index de l’enregistreur de données Activé État de l’alarme sur l’enregistreur de données Activé... -
Page 11: Horodatage
Cordonel Si le module d’impulsion a été installé, le câble doit être acheminé directement du compteur Cordonel vers le bas du compteur. Attention : n’enroulez jamais le câble autour de la tête du lecteur. 16. Horodatage Le Cordonel est doté d’une horloge en temps réel (RTC) dont découlent la date et l’heure. Par défaut, l’heure est définie sur UTC (temps universel coordonné). -
Page 12: Déclaration De Conformité
Cordonel 21. Déclaration de conformité Sensus Gmbh Hanovre Meineckestraße 10, 30880 Laatzen, Allemagne Téléphone : +49 (0) 5102 74-0 Télécopie : +49 (0) 5102 74-3341 Adresse électronique : info.int@xyleminc.com www.sensus.com MB 2000 FR • Version 0002, Novembre 2020 • Susceptible de changer sans préavis. Page 12...
