MODE D'EMPLOI
ba75577f05 04/2013

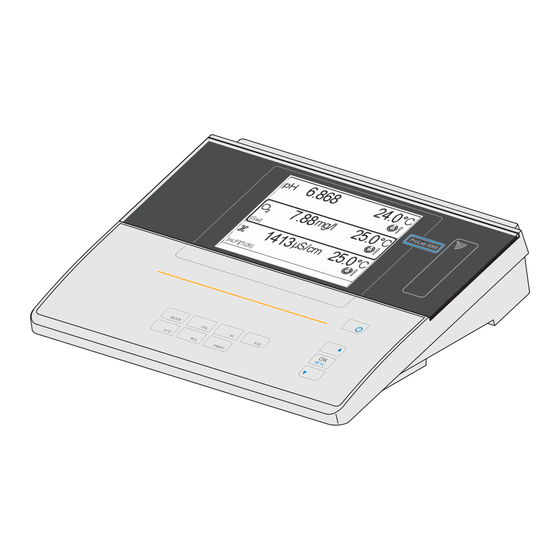

ProLab 2000
pH/ISE/O2/conductivité
APPAREIL DE MESURE AVEC RECONNAISSANCE AUTOMATIQUE DE LA SONDE
ET CONTRÔLE D'ACCÈS ÉLECTRONIQUE

Publicité

Table des Matières
loading

Manuels Connexes pour Xylem SI Analytics ProLab 2000

Sommaire des Matières pour Xylem SI Analytics ProLab 2000

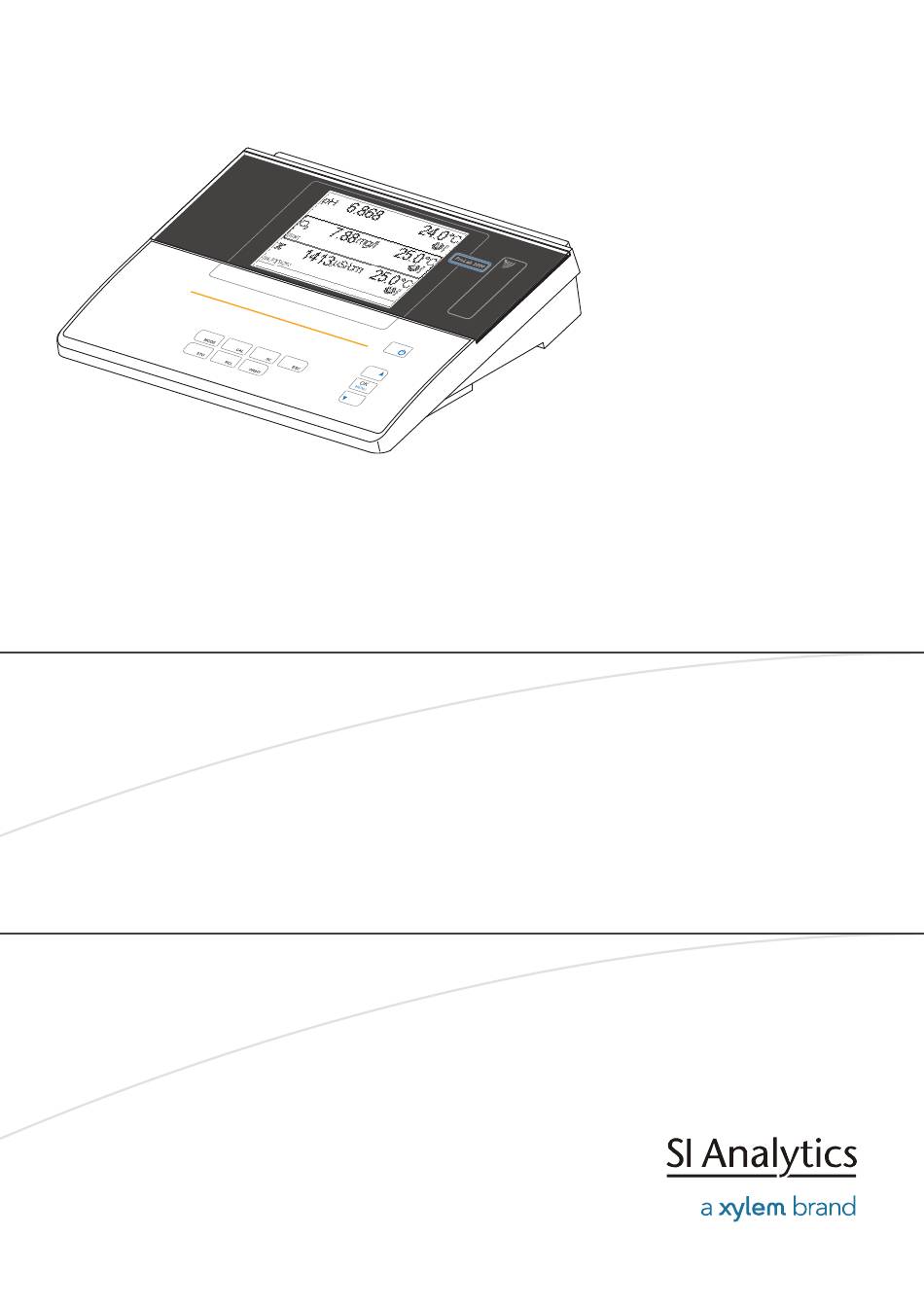

  • Page 1 MODE D'EMPLOI ba75577f05 04/2013 ProLab 2000 pH/ISE/O2/conductivité APPAREIL DE MESURE AVEC RECONNAISSANCE AUTOMATIQUE DE LA SONDE ET CONTRÔLE D'ACCÈS ÉLECTRONIQUE...
  • Page 2 ProLab 2000 Conformité CE Par la présente, SI Analytics GmbH déclare que l'appareil ProLab 2000 Transmission radio est conforme aux exigences fondamentales et aux autres prescriptions de données de la directive 1999/5/CE. La déclaration de conformité CE est disponible sur demande auprès de SI Analytics GmbH.

  • Page 3: Konformitätserklärung / Declaration Of Conformity / Déclaration De Conformité

    ProLab 2000 KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY DÉCLARATION DE CONFORMITÉ Wir erklären in alleiniger We declare under our sole Nous déclarons sous notre Verantwortung, dass das responsibility that the seule responsabilité que le Produkt product produit pH-/ISE-/ pH / ISE / Appareil de mesure Leitfähigkeits-/ conductivity / DO...
  • Page 4 ProLab 2000 ba75577f05 04/2013...

  • Page 5: Table Des Matières

    ProLab 2000 Sommaire Sommaire Vue d'ensemble ....... . 9 Caractéristiques générales ..... . . 9 Clavier .
  • Page 6 Sommaire ProLab 2000 Conductivité ........62 4.7.1 Généralités .
  • Page 7 ProLab 2000 Sommaire 7.2.4 Oxygène ......110 Répertoires ........111 Index .
  • Page 8 Sommaire ProLab 2000 ba75577d05 04/2013...

  • Page 9: Vue D'ensemble

    ProLab 2000 Vue d'ensemble Vue d'ensemble Caractéristiques générales L'appareil de mesure de précision ProLab 2000 permet d'effectuer des mesures de pH, de Redox, de conductivité, d'oxygène ainsi que des mesures sélectives d'ions rapides et fiables. Le ProLab 2000 offre un maximum de confort d'utilisation, de fiabilité et, surtout, de sûreté...

  • Page 10: Clavier

    Vue d'ensemble ProLab 2000 Clavier MODE MENU PRINT Dans ce mode d'emploi, les touches sont représentées par des parenthèses pointues <..> . Le symbole de touche ainsi représenté dans le mode d'emploi (p. ex. <MENU/OK>) signifie généralement qu'il faut exercer une pression brève (moins de 2 sec).

  • Page 11: Visuel

    ProLab 2000 Vue d'ensemble <▼> Diminuer valeurs, feuilleter <MENU/OK> Confirmation des entrées <MENU/OK > Ouverture du menu de réglage des MENU paramètres du système <ESC> Retour au niveau de menu supérieur / Interruption des entrées Visuel Le visuel graphique peut afficher simultanément trois grandeurs de mesure et, pour chacune des grandeurs de mesure, la valeur de mesure de la température actuelle.

  • Page 12: Connexions

    Vue d'ensemble ProLab 2000 Connexions Connexions: Cellule de mesure de la conductivité / électrode d'oxygène Electrode pH-ions Electrode de référence Sonde de mesure de la température Port USB Transformateur d'alimentation Interface RS232/sortie analogique ATTENTION Ne raccordez à l'appareil de mesure que des sondes ne pouvant pas être alimentées par des tensions ou courants non autorisés (>...

  • Page 13: Reconnaissance Automatique De La Sonde

    ProLab 2000 Vue d'ensemble Reconnaissance automatique de la sonde La reconnaissance automatique de la sonde permet  l'utilisation d'une sonde sur différents appareils de mesure sans calibrer à nouveau  l'utilisation de différentes sondes sur un appareil de mesure sans calibrer à...
  • Page 14 Vue d'ensemble ProLab 2000 Sondes ID Les sondes ID de SI Analytics supportent la reconnaissance automatique de la sonde. La désignation de la sonde comporte l'extension 'ID', par exemple: électrode A 161 1M-BNC-ID. Remarque Vous trouverez des informations sur les sondes ID disponibles sur Internet ou bien directement auprès de SI Analytics.

  • Page 15: Contrôle D'accès Électronique

    ProLab 2000 Vue d'ensemble Contrôle d'accès électronique Le ProLab 2000 documente les données de mesure et de calibration toujours accompagnées d'un numéro d'identification (USER ID). Si l'USER ID est attribué à un utilisateur défini, toutes les données de mesure sont attribuées à cet utilisateur de manière conforme aux bonnes pratiques de laboratoire (BPL).
  • Page 16 Vue d'ensemble ProLab 2000 ba75577f05 04/2013...

  • Page 17: Sécurité

    ProLab 2000 Sécurité Sécurité Ce mode d'emploi contient des remarques fondamentales à respecter lors de la mise en service, du service et de la maintenance de l'appareil de mesure. Aussi l'opérateur doit-il absolument lire ce mode d'emploi avant d'utiliser l'appareil. Conserver ce mode d'emploi en permanence à...

  • Page 18: Informations De Sécurité D'ordre Général

    Sécurité ProLab 2000 Informations de sécurité d'ordre général Cet instrument a été construit et testé conformément aux directives et aux normes applicables aux instruments de mesure électroniques (voir page 105). Il a quitté l'usine dans un parfait état technique garantissant sa sécurité d'utilisation.

  • Page 19: Mise En Service

    ProLab 2000 Mise en service Mise en service Fournitures à la livraison  Appareil de mesure de laboratoire ProLab 2000  Transformateur d'alimentation  4 piles 1,5 V Micro type AAA  1 clé électronique d'administrateur (pendentif de clé)  1 clé électronique (pendentif de clé) ...

  • Page 20: Première Mise En Service

    Mise en service ProLab 2000 Première mise en service Effectuez les opérations suivantes:  Mettre les piles en place (voir page 97)  Raccorder le transformteur d'alimentation (voir page 19).  Allumer l'appareil de mesure (voir page 21)  Sélectionner la langue (voir page 25) ...

  • Page 21: Service

    ProLab 2000 Service Service Activation/désactivation de l'appareil de mesure Activer Appuyer sur la touche <On/Off>. Le visuel affiche la désignation de l'appareil et la version de logiciel. Ensuite, le contrôle d'accès s'affiche au visuel. Utilisateur [i] Poser la clé électron. Appuyer sur OK (accès anon.) Accès anonyme Avec <MENU/OK>, démarrer l'accès anonyme.

  • Page 22: Principes De Service Généraux

    Service ProLab 2000 Désactiver Appuyer sur la touche <On/Off>. L'appareil est éteint. Principes de service généraux Ce paragraphe contient des informations fondamentales sur le service du ProLab 2000. Eléments de service Vous trouverez un aperçu des éléments de service et du visuel Visuel page 10 et page 11.

  • Page 23: Navigation

    ProLab 2000 Service 4.2.2 Navigation Affichage de la valeur Dans l'affichage de la valeur mesurée, mesurée  sélectionner une fenêtre de mesure avec <▲><▼> et ouvrir le menu de mesure correspondant avec <MENU/OK> .  ouvrir le menu de système avec les réglages dépendant de la sondes en actionnant <MENU/OK >.
  • Page 24 Service ProLab 2000  Fonctions Les fonctions sont repérées par le nom de la fonction. Elles sont immédiatement exécutées après confirmation avec <MENU/OK>. Exemple: afficher la fonction Protocole de calibration. Protocole de calibration Tampon NIST/DIN Intervalle cal. Unité pour point zéro Unité...

  • Page 25: Exemple 1 Pour La Navigation: Réglage De La Langue

    ProLab 2000 Service 4.2.3 Exemple 1 pour la navigation: réglage de la langue Allumer l'appareil de mesure (voir page 21). 7.000 25.0 °C 26.04.06 10:37 Dans l'affichage de la valeur mesurée: Ouvrir le menu de système avec <MENU/OK > (longue pression d'env.
  • Page 26 Service ProLab 2000 Avec <▲><▼>, marquer le sous-menu Général. La sélection actuelle est marquée par un cadre. Avec <MENU/OK>, ouvrir le sous-menu Général . Système Langue Français Signal sonore Eclairage Contraste 48 % Avec <MENU/OK>, ouvrir le mode de réglage pour la Langue . Système Langue Français...

  • Page 27: Exemple 2 Pour La Navigation: Réglage De La Date Et De L'heure

    ProLab 2000 Service 4.2.4 Exemple 2 pour la navigation: réglage de la date et de l'heure L'appareil de mesure est doté d'une horloge avec fonction d'indication de la date. La date et l'heure s'affichent dans la ligne d'état de l'affichage de la valeur mesurée. Cet affichage peut être désactivé. Lors de l'enregistrement de valeurs mesurées et lors de la calibration, la date et l'heure sont automatiquement enregistrées en même temps.

  • Page 28: Contrôle D'accès

    Service ProLab 2000 Avec <▲><▼> et <MENU/OK>, modifier et confirmer le réglage. Les minutes sont marquées. Avec <▲><▼> et <MENU/OK>, modifier et confirmer le réglage. Les heures sont marquées. Avec <▲><▼> et <MENU/OK>, modifier et confirmer le réglage. L'heure est réglée. Le cas échéant, régler Date et Format de date.
  • Page 29 ProLab 2000 Service Utilisateur [i] Poser la clé électron. Appuyer sur OK (accès anon.) Accès anonyme Poser la clé d'administrateur électronique sur le champ de lecture et la laisser reposer pendant 2 secondes environ, laps de temps nécessaire à la reconnaissance de la clé. Le visuel affiche le USER ID et les fonctions de contrôle d'accès.
  • Page 30 Service ProLab 2000 Suppression des USER Avec <▲><▼> et <MENU/OK>, sélectionner et confirmer le ID enregistrés point de menu Effacer. Une interrogation de sécurité s'affiche. Après confirmation de la suppression, l'autorisation d'accès est supprimée pour le nu- méro de clé actuellement affiché. Sortie des USER ID Avec <▲><▼>...

  • Page 31: Clé Électronique Perdue

    ProLab 2000 Service 4.3.2 Clé électronique perdue? Sans clé électronique avec autorisation d'accès, seule l'accès anonyme (USER ID: 0) est possible. Clé électronique Des clés pour utilisateurs supplémentaires sont disponibles auprès de d’utilisateur SI Analytics GmbH. Les autorisations d'accès pour les nouvelles clés sont installées par l'administrateur (voir page 28).

  • Page 32: Réglages Du Système (Menu Du Système)

    Service ProLab 2000 Réglages du système (menu du système) Le menu du système comprend les réglages suivants:  Mémoire (voir page 32)  Visuel (voir page 32)  Système (voir page 33). 4.4.1 Mémoire Ce menu contient toutes les fonctions permettant d'afficher, de modifier et d'effacer les valeurs mesurées et les protocoles de calibration enregistrés.

  • Page 33: Système

    ProLab 2000 Service Option de menu Réglage Description Visuel / Oxi: Affichage de la fenêtre de mesure de l'oxygène. Cette option de menu est visible seulement lorsqu'une sonde à oxygène est raccordée. Visuel / Temps: Affichage de l'heure dans la ligne d'état du système Visuel / Datum: Affichage de la date dans la ligne...

  • Page 34: Contrôle De Stabilité Automatique

    Service ProLab 2000 Option de menu Réglage Description Système / Mesure / °C Unité de température degré Unité de temp. °F Celsius ou degré Fahrenheit. Toutes les indications de température sont affichées dans l'unité sélectionnée. Système / Mesure / Auto Activation ou désactivation Contrôle de du Contrôle de stabilité...

  • Page 35: Ph/Potentiel Redox

    ProLab 2000 Service pH/potentiel Redox 4.5.1 Généralités Il est possible de mesurer les grandeurs suivantes:  valeur du pH [ ]  potentiel Redox [mV] ATTENTION En cas de connexion d'un/d'une PC/imprimante mis/mise à la terre, il n'est pas possible de mesurer dans des milieux mis à la terre car il en résulterait des résultats erronés! Les interfaces RS232 et USB ne sont pas galvaniquement séparées.

  • Page 36: Mesure De La Valeur De Ph

    Service ProLab 2000 4.5.2 Mesure de la valeur de pH Procéder aux préparatifs (voir page 35). Plonger l'électrode de pH dans la solution de mesure. 6.949 24,8 °C 26.04.06 10:37 Sélectionner l'indication pH ou mV avec <MODE>. Contrôle de stabilité La fonction de Contrôle de stabilité...
  • Page 37 ProLab 2000 Service Avec <SC> ou <MODE>, libérer la valeur de mesure gelée. L'indication d'état [SC] disparaît. Le visuel revient à l'affichage précédent. Critères Toutes les conditions de mesures étant toujours identiques, on a: Grandeur de Reproductibilité Temps de réglage mesure Valeur de pH meilleure que 0,01...

  • Page 38: Mesure Du Potentiel Redox

    Service ProLab 2000 4.5.3 Mesure du potentiel Redox Remarque Les électrode de Redox ne se calibrent pas. Vous pouvez cependant contrôler les électrodes de Redox avec une solution de contrôle. Procéder aux préparatifs (voir page 35). Plonger l'électrode de Redox dans la solution de mesure. 157,0 24.8 °C...
  • Page 39 ProLab 2000 Service les données de mesure actuelles ne sont pas sorties via l'interface. Avec <SC> ou <MODE>, libérer la valeur de mesure gelée. L'indication d'état [SC] disparaît. Le visuel revient à l'affichage précédent. Critères Toutes les conditions de mesures étant toujours identiques, on a: Grandeur de Reproductibilité...

  • Page 40: Réglages Pour Mesures De Ph Et De Redox

    Service ProLab 2000 4.5.4 Réglages pour mesures de pH et de Redox Vue d'ensemble Pour les mesures de pH et de Redox, les réglages suivants sont possibles:  Résolution  Intervalle cal.  Tampon pour calibration  Unité pour point zéro ...
  • Page 41 ProLab 2000 Service Option de menu Réglage possible Description Température -20 ... +130 °C Entrée de la température man. mesurée manuellement. Seulement pour mesures sans sonde de mesure de la température. Remise à zéro Remise en l'état à la livraison de tous les réglages de la sonde (voir page 93).

  • Page 42: Calibration Ph

    Service ProLab 2000 4.5.5 Calibration pH Pourquoi calibrer? Les électrodes de pH vieillissent. Cela se traduit par une modification du point zéro (asymétrie) et de la pente de l'électrode de pH. Par conséquence, la valeur mesurée affichée manque de précision. La calibration permet de déterminer et d'enregistrer les valeurs actuelles de point zéro et de pente de l'électrode.
  • Page 43 ProLab 2000 Service N° Kit de tampons * Valeurs de pH à DIN 19267 1,090 25 °C 4,650 6,790 9,230 Mettler US * 1,679 25 °C 4,003 7,002 10,013 Mettler EU * 1,995 25 °C 4,005 7,002 9,208 Fisher 1* 2,007 25 °C 4,002...
  • Page 44 Service ProLab 2000 N° Kit de tampons * Valeurs de pH à Reagecon TEC * 2,000 25 °C 4,010 7,000 10,000 Reagecon 20 * 2,000 20 °C 4,000 7,000 10,000 13,000 Reagecon 25 * 2,000 25 °C 4,000 7,000 10,000 13,000 Riedel-de Haen * 2,000...
  • Page 45 ProLab 2000 Service Points de calibration La calibration peut être effectuée avec de une à cinq solutions tampon en ordre quelconque (calibration un point à cinq points). L'appareil de mesure détermine les valeurs suivantes et calcule la droite de calibration de la manière suivante: Valeurs Données de calibration déterminées...
  • Page 46 Service ProLab 2000 Exemple de protocole: Date de pression 26.04.06 16:13 ProLab 2000 USER ID: 1234567890 No.sér. 06249876 CALIBRATION pH Date de calibration 20.04.06 10:14:03 A 161 1M DIN-ID No.sér. A062498765 USER ID: 1234567890 Intervalle de cal. NIST/DIN Tampon 1 6.86 Tampon 2 9.18...

  • Page 47: Intervalle De Calibration

    ProLab 2000 Service Préparatifs Avant de procéder à une calibration, effectuer les préparatifs suivants: Raccorder l'électrode pH à l'appareil de mesure. La fenêtre de mesure du pH s'affiche au visuel. Préparer les solutions tampons. Thermostater les solutions tampons ou mesurer la température actuelle si la mesure doit être effectuée sans sonde de température.

  • Page 48: Exécution D'une Calibration

    Service ProLab 2000 4.5.7 Exécution d'une calibration Veiller à ce que le réglage Tampon soit correctement sélectionné dans le menu de sonde (voir page 40). Utiliser de une à cinq solutions tampons quelconques du kit de tampons sélectionné dans un ordre croissant ou décroissant. La calibration NIST/DIN est décrite ci-dessous.
  • Page 49 ProLab 2000 Service Attendre la fin de la mesure avec contrôle de stabilité ou reprendre la valeur de calibration avec <MENU/OK>. Le visuel de calibration s'affiche pour le tampon suivant. pH <CAL> [i] Tampon série NIST/DIN [i] Plonger sonde ds tampon 2 Quitter à...
  • Page 50 Service ProLab 2000 pH <CAL> [i] Valeur tampon = 9.18 [i] U = -167,0 mV [i] Température = 24,8 °C Quitter contrôle de stabilité Attendre la fin de la mesure avec contrôle de stabilité ou sélectionner Quitter contrôle de stabilité avec <MENU/OK> et reprendre la valeur de calibration.
  • Page 51 ProLab 2000 Service Avec <▲><▼>, marquer Continuer et appuyer sur <MENU/ OK>. Le tampon est mesuré. La stabilité de la valeur mesurée est vérifiée (contrôle de stabilité). pH <CAL> [i] Valeur tampon = 4.010 [i] U = 184,0 mV [i] Température = 24,8 °C Quitter avec ...

  • Page 52: Concentration D'ions

    Service ProLab 2000 Concentration d'ions 4.6.1 Généralités Remarque La calibration incorrecte des électrodes spécifiques d'ions fournit des valeurs mesurées erronées. Avant d'effectuer des mesures, procédez régulièrement à la calibration. ATTENTION En cas de connexion d'un/d'une PC/imprimante mis/mise à la terre, il n'est pas possible de mesurer dans des milieux mis à la terre car il en résulterait des résultats erronés! Les interfaces RS232 et USB ne sont pas galvaniquement séparées.

  • Page 53: Mesure De La Concentration D'ions

    ProLab 2000 Service Préparatifs Avant d'effectuer des mesures, procéder aux préparatifs suivants: Raccorder la chaîne de mesure ISE à une tige à l'appareil de mesure. La fenêtre de mesure pH/ISE s'affiche au visuel. Le cas échéant, sélectionner l'affichage ISE (en mg/l) avec <MODE>...
  • Page 54 Service ProLab 2000 Avec <SC>, geler la valeur de mesure. Le cas échéant, le visuel affiche la représentation du canal sélectionné. [SC] s'affiche dans la ligne d'état. Avec <MENU/OK>, activer manuellement la fonction Contrôle de stabilité. Quand le contrôle de stabilité est actif, [SC] clignote. Dès qu'une valeur de mesure stable est reconnue, les données de mesure actuelles sont sorties via l'interface.

  • Page 55: Réglages Pour Mesures Ise

    ProLab 2000 Service 4.6.3 Réglages pour mesures ISE Vue d'ensemble Pour les mesures ISE, les réglages suivants sont possibles:  Protocole de calibration (affichage)  Historique calibration Réglages Les réglages se trouvent dans le menu de mesure pour la mesure ISE. Pour ouvrir, activer la fenêtre de mesure correspondante dans la visualisation de la valeur mesurée et appuyer sur la touche <MENU/ OK>.

  • Page 56: Calibration Pour Mesures Ise

    Service ProLab 2000 4.6.4 Calibration pour mesures ISE Pourquoi calibrer? Les chaînes de mesure sélectives d'ions vieillissent et sont sensibles à la température. Ceci s'accompagne d'une modification de la pente. Par conséquence, la valeur mesurée affichée manque de précision. La calibration permet de mesurer la valeur actuelle pour la pente de l'électrode et de la mémoriser dans l'appareil de mesure.
  • Page 57 ProLab 2000 Service Contrôle de stabilité Pendant la calibration, le contrôle de stabilité est automatiquement activé. Il est possible d'interrompre à tout moment la mesure avec contrôle de stabilité en cours (avec prise en compte de la valeur actuelle). Protocole de calibration Après achèvement de la calibration, les nouvelles valeurs de calibration sont d'abord affichées en qualité...
  • Page 58 Service ProLab 2000 Visuel Protocole de Valeur de pente [mV] calibration 50,0 ... 70,0 ou 25,0 ... 35,0 < 50 ou > 70 Error Error < 25 ou > 35 Éliminer l'erreur conformément au chapitre 6 Q UE FAIRE (page 99) Préparatifs Avant d'effectuer une calibration, procéder aux préparatifs suivants: Raccorder la chaîne de mesure ISE à...
  • Page 59 ProLab 2000 Service Avec <▲><▼>, régler la concentration de la solution étalon et appuyer sur <MENU/OK> . Mesurer la température de la solution étalon avec un thermomètre. Avec <▲><▼>, sélectionner le réglage Régler température et appuyer sur <MENU/OK> . Avec <▲><▼>, régler la température et appuyer sur <MENU/ OK>...
  • Page 60 Service ProLab 2000 Avec <▲><▼>, régler la concentration de la solution étalon et appuyer sur <MENU/OK> . Mesurer la température de la solution étalon avec un thermomètre. Avec <▲><▼>, sélectionner le réglage Régler température et appuyer sur <MENU/OK> . Avec <▲><▼>, régler la température et appuyer sur <MENU/ OK>...
  • Page 61 ProLab 2000 Service Pour la calibration deux points, sélectionner Quitter à cal. 2 points avec <▲><▼> et confirmer avec <MENU/OK> . La calibration est achevée en tant que calibration deux points. Les nouvelles valeurs de calibration s'affichent en tant que message ([i]).

  • Page 62: Conductivité

    Service ProLab 2000 Conductivité 4.7.1 Généralités Il est possible de mesurer les grandeurs suivantes:  conductivité  résistance spécifique  salinité  résidu sec de filtration TDS L'instrument de mesure est doté des fonctions suivantes:  AutoRange (sélection automatique de la plage de mesure). AutoRange a pour effet que, lors du dépassement d'une plage de mesure, l'appareil de mesure commute automatiquement sur la plage de mesure immédiatement supérieure et inversement.

  • Page 63: Mesure

    ProLab 2000 Service 4.7.2 Mesure Pour mesurer la conductivité, procéder ainsi: Procéder aux préparatifs conformément à la page 62. Plonger la cellule de mesure de la conductivité dans la solution de mesure. μS/cm 24,8 °C Sélectionner Avec <MODE>, il est possible de commuter entre les affichages la grandeur de mesure suivants: affichée...
  • Page 64 Service ProLab 2000 Avec <MENU/OK>, activer manuellement la fonction Contrôle de stabilité. Quand le contrôle de stabilité est actif, [SC] clignote. Dès qu'une valeur de mesure stable est reconnue, les données de mesure actuelles sont sorties via l'interface. Les valeurs de mesure de tous les canaux remplissant le critère du contrôle de stabilité...

  • Page 65: Compensation De Température

    ProLab 2000 Service 4.7.3 Compensation de température La base du calcul de la compensation de température est fournie par la température de référence préréglée de 20 °C ou 25 °C. Celle-ci est indiquée à l'affichage par Tr20 ou Tr25. Vous avez le choix entre les méthodes de compensation de la température suivantes: ...

  • Page 66: Réglages Pour Cellules De Mesure De La Conductivité

    Service ProLab 2000 4.7.4 Réglages pour cellules de mesure de la conductivité Vue d'ensemble Les cellules de mesure de la conductivité permettent les réglages suivants:  grandeur de mesure  température de référence  compensation de température  facteur TDS ...

  • Page 67: Déterminer La Constante De Cellule (Calibration Dans L'étalon De Contrôle)

    ProLab 2000 Service Option de Réglage Description menu possible Temp. comp. 0,000 ... Coefficent pour la compensation de (TC) / 3,000 %/K température linéaire. Coeff.linéaire Ce réglage est disponible uniquement lorsque la compensation de température linéaire est active. Facteur TDS 0.40 ...
  • Page 68 Service ProLab 2000 de précision. Par la calibration, la valeur actuelle de la constante de cellule est mesurée et enregistrée dans l'appareil de mesure. Aussi faut-il calibrer à intervalles réguliers. Les données de calibration sont enregistrées dans l'appareil de mesure. Dans le cas des sondes sans ID, les données de calibration sont enregistrées dans l'appareil de mesure.
  • Page 69 ProLab 2000 Service Remarque En cas d'utilisation de sondes sans ID, le type de sonde et le numéro de série de la sonde ne figurent pas dans le protocole de calibration. Evaluation de la Après la calibration, l'appareil de mesure évalue automatiquement calibration l'état actuel de la calibration.
  • Page 70 Service ProLab 2000 Appuyer sur <MENU/OK> . La mesure avec contrôle de stabilité pour détermination de la constante de cellule commence. <CAL> [i] Const.cellule = 0,481 1/cm [i] Température = 24,8 °C Quitter contrôle de stabilité Attendre la fin de la mesure avec contrôle de stabilité ou reprendre la valeur de calibration avec <MENU/OK>.

  • Page 71: Oxygène

    ProLab 2000 Service Oxygène 4.8.1 Généralités Il est possible de mesurer les grandeurs suivantes:  concentration d'oxygène  indice de saturation en oxygène ("saturation en oxygène")  pression partielle d'oxygène Avec le ProLab 2000, les mesures d'oxygène peuvent être effectuées avec les sondes à...

  • Page 72: Mesure

    Service ProLab 2000 4.8.2 Mesure Procéder aux préparatifs conformément à la page 71. Plonger la sonde à oxygène dans la solution de mesure. 7,29 mg/l 25,0 °C 26.04.06 10:37 Sélectionner Avec <MODE>, il est possible de commuter entre les affichages la grandeur de mesure suivants: affichée...

  • Page 73: Réglages Pour Sondes À Oxygène

    ProLab 2000 Service Le cas échéant, sélectionner un canal (valeur de mesure) avec <▲><▼>. Avec <SC>, geler la valeur de mesure. Le cas échéant, le visuel affiche la représentation du canal sélectionné. [SC] s'affiche dans la ligne d'état. Avec <MENU/OK>, activer manuellement la fonction Contrôle de stabilité.
  • Page 74 Service ProLab 2000 Réglages Les réglages se trouvent dans le menu de mesure pour la mesure d'oxygène. Pour ouvrir, activer la fenêtre de mesure correspondante dans la visualisation de la valeur mesurée et exercer une pression sur la touche <MENU/OK>. Après achèvement de tous les réglages, commuter sur la visualisation de la valeur mesurée avec <MODE>.

  • Page 75: Calibration Oxygène

    ProLab 2000 Service 4.8.4 Calibration oxygène Pourquoi calibrer? Les sondes à oxygène vieillissent. Le vieillissement s'accompagne d'une modification de la pente de la sonde à oxygène. Par la calibration, la valeur de pente actuelle de la sonde est déterminée et enregistrée dans l'appareil de mesure.
  • Page 76 Service ProLab 2000 Exemple de protocole: Date de pression 26.04.06 16:13 ProLab 2000 No.sér. 06249876 USER ID: 1234567890 CALIBRATION Oxi Date de calibration 20.04.06 10:14:03 LFOx1400-ID No.sér. A062498765 USER ID: 1234567890 Intervalle de cal. 14 j Pente relative 0.97 Sensor Remarque En cas d'utilisation de sondes sans ID, le type de sonde et le numéro de série de la sonde ne figurent pas dans le protocole de calibration.
  • Page 77 ProLab 2000 Service Enfoncer la sonde à oxygène dans le bécher de calibration dans l'air. Raccorder la sonde à oxygène à l'appareil de mesure. Avec <▲><▼> et <MODE>, sélectionner la fenêtre de mesure de la conductivité dans l'affichage de la valeur mesurée. Avec <CAL>, lancer la calibration.
  • Page 78 Service ProLab 2000 LFOx1400-ID <CAL> [i] Pente relative = 0.98 i Sonde+++ Reprendre Vous avez les possibilités suivantes:  Avec <MENU/OK>, vous reprenez les nouvelles valeurs de calibration. Ensuite, le protocole de calibration est affiché et, en même temps, sorti via l'interface. ...
  • Page 79 ProLab 2000 Service Appuyer sur <MENU/OK> . La mesure avec contrôle de stabilité pour détermination de la concentration d'oxygène commence. LFOx1400-ID <CAL> [i] Concentration = 8,5 mg/l [i] Température = 24,8 °C Quitter contrôle de stabilité Attendre la fin de la mesure avec contrôle de stabilité ou reprendre la valeur de calibration avec <MENU/OK>.

  • Page 80: Enregistrement

    Service ProLab 2000 Enregistrement Pour transférer les valeurs mesurées (groupes de données) dans la mémoire de données, vous avez le choix entre deux méthodes:  enregistrement manuel (voir page 81)  enregistrement automatique à intervalles réguliers (voir page 82) A chaque processus d'enregistrement, le groupe de données actuel est en même temps transmis à...

  • Page 81: Enregistrement Manuel

    ProLab 2000 Service 4.9.1 Enregistrement manuel Pour transmettre un groupe de données de mesure dans la mémoire de données et le sortir en même temps via l'interface, procéder ainsi: Avec <STO>, ouvrir le menu pour l'enregistrement manuel. <STO> 1 sur 646 - 26.04.2006 11:24:16 - pH 7.000 24,8 °C SC...

  • Page 82: Enregistrement Automatique À Intervalles Réguliers

    Service ProLab 2000 4.9.2 Enregistrement automatique à intervalles réguliers L'intervalle d'enregistrement (Intervalle) détermine l'intervalle de temps entre les processus d'enregistrement automatiques. A chaque processus d'enregistrement, le groupe de données actuel est en même temps transmis à l'interface. Configuration de la Avec <STO >, ouvrir le menu pour l'enregistrement manuel.
  • Page 83 ProLab 2000 Service Gestion de la mémoire Dans les deux lignes inférieures du visuel est figurée l'utilisation de la mémoire calculée à l'avance pour les réglages sélectionnés: <STO_> SAMPLE ID Durée d'enregistrement réglé Intervalle 30 s pour l'ensemble de la série de Durée 180 min groupes de données...

  • Page 84: Lecture De La Mémoire De Données De Mesure

    Service ProLab 2000 Avec <▲><▼>, sélectionner Oui et confirmer avec <MENU/ OK>. L'appareil de mesure commute sur l'affichage de la valeur mesurée. L'enregistrement automatique est terminé. 4.9.3 Lecture de la mémoire de données de mesure Il est possible de sélectionner le contenu des mémoires de données de mesure manuelle ou automatique en fonction de divers critères de filtre, de ...
  • Page 85 ProLab 2000 Service Réglages Option de menu Réglage/ Description fonction Mémoire / Affiche tous les groupes de Mémoire manuelle / données de mesure Afficher correspondant aux réglages de filtre (voir menu Filtre de données), par pages. Autres options:  Avec <▲><▼>, feuilleter les groupes de données.
  • Page 86 Service ProLab 2000 Filtre de données Option de menu Réglage/ Description fonction Filtre Critères de filtre: Pas de filtre Filtre de données désactivé Date et Sélection selon la période et SAMPLE ID selon le SAMPLE ID. SAMPLE ID Sélection selon le SAMPLE ID Date Sélection selon la période JJ.MM.AA...

  • Page 87: Effacer La Mémoire De Données De Mesure

    ProLab 2000 Service Quitter l'affichage Pour quitter l'affichage de groupes de données de mesure enregistrés, opter entre les possibilités suivantes:  Avec <MODE>, commuter directement sur l'affichage de la valeur mesurée.  Avec <ESC> ou <MENU/OK>, quitter l'affichage et accéder au niveau de menu immédiatement supérieur.
  • Page 88 Service ProLab 2000 Option de menu Réglage/ Description fonction Mémoire / Affiche les protocoles de Mémoire calibration calibration. / Afficher Autres options:  Avec <▲><▼>, feuilleter les protocoles de calibration.  Avec <PRINT>, sortir le protocole de calibration affiché via l'interface. ...

  • Page 89: Affichage Et Sortie De La Historique Calibration

    ProLab 2000 Service 4.9.6 Affichage et sortie de la historique calibration Il est possible d'afficher la historique calibration et de les sortir via l'interface. Remarque Les sondes ID doivent être raccordeés à l'appareil de mesure. La historique calibration d’une sonde se trouve ...

  • Page 90: Transmission De Données (À Un Ordinateur Personnel Ou À Une Imprimante)

    Service ProLab 2000 4.10 Transmission de données (à un ordinateur personnel ou à une imprimante) L'appareil de mesure dispose de deux interfaces:  interface RS232 (interface sérielle)  port USB (Device) Ces deux interfaces permettent d'effectuer la transmission de données à...

  • Page 91: Port Usb (Device)

    ProLab 2000 Service Occupation des prises 2 RxD (RS232) 3 TxD 5 SGnd 6 CTS 1 pas occupé RS 232 4.10.2 Port USB (Device) Relier l'interface au PC avec le câble USB Z875 fourni avec l'appareil. La sortie de données commute automatiquement sur USB. L'interface RS232 est désactivée.

  • Page 92: Options Pour La Transmission De Données

    Service ProLab 2000 4.10.3 Options pour la transmission de données L'interface RS232 permet de transmettre des données à un PC ou à une imprimante externe. Le tableau suivant montre quelles données sont transmises via l'interface et de quelle manière: Données Commande Opération / description ...

  • Page 93: Service Avec Multilab Pilot

    ProLab 2000 Service 4.10.4 Service avec MultiLab pilot Le logiciel MultiLab pilot permet d'enregistrer et d'évaluer les données de mesure au moyen d'un ordinateur personnel. La transmission de données s'effectue, après raccordement de l'appareil de mesure, via l'interface sérielle RS232 (interface COM) ou l'interface USB de l'ordinateur personnel.
  • Page 94 Service ProLab 2000 Cond Pour la mesure de conductivité, la fonction Remise à zéro restaure les réglages suivants dans leur état à la livraison: Réglage Etat à la livraison Intervalle de cal. 150 j Grandeur de mesure Constante de cellule (C) 0,475 cm (calibrée) 0,475 cm...

  • Page 95: Réinitialisation Des Réglages Du Système

    ProLab 2000 Service 4.11.2 Réinitialisation des réglages du système Il est possible de restaurer dans leur état à la livraison les réglages du système suivants: Réglage Etat à la livraison Langue Deutsch Unité de temp. °C Signal sonore Débit en bauds 4800 bauds Format de sortie ASCII...
  • Page 96 Service ProLab 2000 ba75577f05 04/2013...

  • Page 97: Maintenance, Nettoyage, Élimination

    ProLab 2000 Maintenance, nettoyage, élimination Maintenance, nettoyage, élimination Maintenance Les travaux de maintenance se limitent au remplacement des batteries. Remarque Pour la maintenance des cellules de mesure et des électrodes, respecter les instructions des modes d'emploi respectifs. Remplacement des Au moyen d'un tournevis, défaire les vis (2) du couvercle du piles logement à...

  • Page 98: Nettoyage

    Maintenance, nettoyage, élimination ProLab 2000 ATTENTION Veiller à la polarité correcte des piles. ± Les indications du logement des piles doivent correspondre aux ± - indication des piles. Utiliser uniquement des piles alcalines au manganèse garanties ne coulant pas. Nettoyage Essuyer l'appareil de mesure de temps à...

  • Page 99: Que Faire, Si

    ProLab 2000 Que faire, si... Que faire, si... Mesure de pH et de Redox Message d'erreur Cause Remède Err1 Electrode pH: – Valeur mesurée hors de la – Utiliser une électrode plage de mesure appropriée – Bulle d'air devant le –...
  • Page 100 Que faire, si... ProLab 2000 Cause Remède – Solutions tampons – Choix du kit de tampons inadéquates adapté aux solutions tampons utilisées – Changer les solutions tampons – Solutions tampons trop vieilles – Utiliser seulement 1 fois. Respecter les limites de conservation –...

  • Page 101: Mesure Ise

    ProLab 2000 Que faire, si... Cause Remède – Différence de température – Thermostater les solutions entre solution tampon et tampons ou solutions de solution de mesure trop élevée mesure – Procédé de mesure pas – Prendre en considération les approprié procédés spéciaux CalClock clignote Cause...

  • Page 102: Mesure De Conductivité

    Que faire, si... ProLab 2000 Cause Remède – Ordre d'utilisation des étalons – Observer l'ordre correct incorrect lors de la calibration trois points – Étalons de calibration à – Thermostater les étalons de température incorrecte (écart de calibration ± température maximal 2 °C) Avertissement Cause...

  • Page 103: Mesure D'oxygène

    ProLab 2000 Que faire, si... CalClock clignote Cause Remède – Intervalle de calibration écoulé – Calibrer à nouveau le système de mesure Mesure d'oxygène Sonde à oxygène pas Cause Remède reconnue – Sonde pas raccordée – Raccorder la sonde – Câble rompu –...

  • Page 104: Erreurs Générales

    Que faire, si... ProLab 2000 Valeur mesurée trop Cause Remède faible Sonde à oxygène: – Passage de fluide insuffisant – Exposer la sonde au passage de fluide Valeur mesurée trop Cause Remède élevée – Teneur élevée en substances – Corriger la fonction de dissoutes solubilité...

  • Page 105: Caractéristiques Techniques

    ProLab 2000 Caractéristiques techniques Traduction de la version légale allemande Etat 3 Mars 2010 Caractéristiques techniques Caractéristiques générales Dimensions 240 x 280 x 70 mm environ Poids 2,5 kg environ (sans transformateur d'alimentation) Construction Type de protection IP 54 mécanique Sécurité...

  • Page 106: Plages De Mesure, Résolutions, Précision

    Caractéristiques techniques ProLab 2000 Traduction de la version légale allemande Etat 3 Mars 2010 Réglementations et Directive CE 2004/108/CE normes appliquées EN 61326-1 Classe B FCC Class A Sécurité de l'appareil Directive CE 2006/95/CE EN 61010-1 ANSI/UL 61010-1 CAN/CSA-C22.2 No. 61010-1 Transmission radio de Directive CE 1999/5/CE données...

  • Page 107: Ise

    ProLab 2000 Caractéristiques techniques Traduction de la version légale allemande Etat 3 Mars 2010 Remarque Les plages de mesure et degrés de précision ici indiqués concernent uniquement l'appareil. Il faut en outre tenir compte de la précision des sondes. 7.2.2 ISE Plages de mesure, Grandeur Plage de mesure...

  • Page 108: Conductivité

    Caractéristiques techniques ProLab 2000 Traduction de la version légale allemande Etat 3 Mars 2010 7.2.3 Conductivité Plages de mesure, Grandeur Plage de mesure Résolution résolutions [µS/cm] 0,000 ... 2,000* 0,001 0,00 ... 20,00** 0,01 0,0 ... 200,0 0 ... 9999 [mS/cm] 0,00 ...
  • Page 109 ProLab 2000 Caractéristiques techniques Traduction de la version légale allemande Etat 3 Mars 2010 Constantes de cellule Constante de cellule C Valeurs Calibrable dans les 0,450 ... 0,500 cm plages 0,585 ... 0,715 0,800 ... 1,200 cm Réglable 0,010 cm (fixe) 0,090 ...

  • Page 110: Oxygène

    Caractéristiques techniques ProLab 2000 Traduction de la version légale allemande Etat 3 Mars 2010 7.2.4 Oxygène Plages de mesure, résolutions Grandeur Plage de mesure Résolution Concentration [mg/l] 0 ... 20,00 0,01 0 ... 90,0 Saturation [%] 0 ... 200,0 0 ... 600 Pression partielle O 0 ...

  • Page 111: Répertoires

    ProLab 2000 Répertoires Répertoires Dans ce chapitre, vous trouverez des informations complémentaires et des aides pour consulter ce manuel. Abréviations Dans l'index des abréviations, vous trouverez l'explication des messages affichés et des abréviations utilisées. Termes techniques Le répertoire des termes techniques (glossaire) contient des explications rapides des termes techniques.
  • Page 112 Répertoires ProLab 2000 Index des abréviations Valeur de conductivité (internat. γ) °C Unité de température degré Celsius °F Unité de température degré Fahrenheit Constante de cellule [cm ] (internat. k) Calibration automatique avec un kit de tampons sélectionné Jour Heure Année Compensation de température linéaire LoBat...
  • Page 113 ProLab 2000 Répertoires Répertoire des termes techniques Résolution La plus faible différence entre deux valeurs mesurées encore visualisable par l'affichage d'un appareil de mesure. AutoRange Désignation pour sélection automatique de la plage de mesure. Diaphragme Le diaphragme est un corps poreux dans la paroi du boîtier des électrodes de référence ou des ponts électrolytiques.
  • Page 114 Répertoires ProLab 2000 Molarité La molarité est la quantité (en moles) de matière dissoute dans 1000 g de solvant. Point zéro Désignation pour le potentiel offset d'une chaîne de mesure du pH. C'est le potentiel de chaîne mesurable d'une électrode symétrique dont la membrane baigne dans une solution au pH égal au point zéro nominal de l'électrode (pH = 7).
  • Page 115 ProLab 2000 Répertoires Contrôle de stabilité Désignation pour une fonction visant au contrôle de la stabilité de la valeur mesurée. Solution étalon La solution étalon est une solution dont la valeur mesurée est par définition connue. Elle sert à la calibration des dispositifs de mesure Pente La pente d'une fonction de calibration linéaire.
  • Page 116 Répertoires ProLab 2000 Marques utilisées Marque Propriétaire de la marque Baker Mallinckrodt Baker, Inc. Beckman Beckman Instruments, Inc. Fisher Fisher Scientific Company Fluka Fluka AG Hamilton Hamilton Company Corporation Merck Merck KGaA Metrohm Metrohm AG Mettler Toledo Mettler-Toledo Precisa Precisa Instruments AG Radiometer Radiometer Windows...

  • Page 117: Index

    ProLab 2000 Index Index Etat à la livraison ....... 93 paramètres de mesure ......119 Actualisation du firmware ......95 réglages du système ....23 Affichage de la valeur mesurée Evaluation de la calibration ........69 conductivité ........... 57 ....75 Bécher de calibration dans l'air ..........
  • Page 118 Index ProLab 2000 .......... 84 traitement Menu de mesure ..........17 Sécurité ........66 conductivité ...... 18 Sécurité du fonctionnement ........... 55 ..........74 oxygène .......... 40 pH/Redox ..........10 Touches ........32 Menu du système ......90 Transmission de données ........

  • Page 119: Annexe

    ProLab 2000 Annexe Actualisation du firmware Généralités Avec un ordinateur personnel (PC), le programme "Update_ProLab1000_2000" permet d'effectuer la mise à jour du firmware du ProLab 2000 selon la version la plus récente. Vous trouverez sur Internet les actualisations du firmware disponibles. Pour la mise à...
  • Page 120 ProLab 2000 Suivre les instructions du programme d'actualisation du firmware. Pendant le processus de programmation, on voit s'afficher un message et une indication de l'état d'avancement (en %). Le processus de programmation dure environ 2 minutes. Un message de clôture s'affiche lorsque la programmation a été effectuée avec succès.

  • Page 121: A.2 Menus

    ProLab 2000 Menus A.2.1 Mémoire Enregis. & config. (<MENU/OK >) – Mémoire – Mémoire manuelle (<RCL>) – Afficher – Sortie via RS232/USB – Filtre de données – Filtre – Pas de filtre – Date et SAMPLE ID – SAMPLE ID –...

  • Page 122: A.2.2 Visuel

    ProLab 2000 A.2.2 Visuel Enregis. & config. (<MENU/OK >) – Mémoire (voir page 121) – Visuel – pH : On /Off – Cond : On /Off – Oxi : On /Off – Temps : On /Off – Datum : On /Off –...
  • Page 123 ProLab 2000 A.2.4 <STO > <STO > (<STO >) – SAMPLE ID 1 ... 999 – Intervalle : 2, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min, 30 min, 60 min – Durée : 1 min ... x min A.2.5 <PRINT >...

  • Page 124: A.2.6 Ph/U

    ProLab 2000 A.2.6 pH/U pH/U (<MENU/OK>) – Calibration – Protocole de calibration – Historique calibration – Tampon – NIST/DIN – TEC – Merck 1 – Merck 2 – Merck 3 – Merck 4 – Merck 5 – DIN 19267 – Mettler US –...

  • Page 125: A.2.7 Ise

    ProLab 2000 A.2.7 ISE ISE (<MENU/OK>) – Protocole de calibration – Historique calibration – Température man. : -20 ... +130 °C – Type d'ion – Ag, Br, Ca, Cd, Cl, CN, Cu, F, I, K, Na, NO3, Pb, S, NH3, NH4, CO2 –...
  • Page 126 ProLab 2000 – Calibration – Protocole de calibration – Historique calibration – Mes.de comparaison : On /Off – Intervalle cal. : 1 ... 999 d – Remise à zéro – Sal automatique : On /Off – Sal correction : On /Off –...
  • Page 128 Pour davantage d’information sur le soutien que Xylem peut vous fournir, allez sur xyleminc.com SI Analytics Hattenbergstraße 10...

Table des Matières
