installation
aide-MÉMoire pour
l'installation
1) choisir l'emplacement de l'appareil.
a) Emplacement
(consulter la section « choisir l'emplacement de
l'appareil »)
b) Dégagement aux matériaux combustible
(consulter la section « Dégagements »)
c) Dégagement de manteaux
(consulter la section «Manteaux en matériau combustible»)
d) Exigences de charpente et finition
(consulter la section « charpente et finition »)
e) Exigences d'évacuation
(consulter la section « Système d'évacuation »)
2) assembler le support de parement supérieur et
latérales (consulter la section « assemblage de
l'appareil avant installation »). REMaRQuE :
Effectuer cette étape avant d'installer l'appareil.
3) glisser la foyer dans l'endroit.
4) installer le système d'évacuation (consulter la
section « Système d'évacuation »).
5) Brancher au système d'alimentation en gaz
(consulter la section « installation du système
d'alimentation en gaz »).
6) insérer quatre piles aa dans le bloc-piles.
7) Vérifier le bon fonctionnement de la veilleuse
(consulter la section « Réglage de la veilleuse
»).
8) Vérifier la pression du gaz (consulter la section
« Vérification de la pression du gaz »).
9) installer les caractéristiques standard et
optionnelles. consulter les sections suivantes:
a) Ensemble de bûches optionnel
b) cristaux ou pierres en céramique
c) galets d'ornement, optionnel
d) Panneaux réflecteurs optionnel
e) Façade
f & g) Télécommande ou commutateur mural
h) interrupteur Mural Optionnel
10) Faire une dernière vérification.
avant de quitter le domicile du client, s'assurer que
l'appareil s'allume correctement et lui en expliquer
le fonctionnement en détail.
8
Cette dernière vérification comprend les étapes
suivantes :
1) Chronométrer l'appareil afin de s'assurer, après
15 minutes de fonctionnement, que l'allure
de chauffe est adéquate (telle qu'inscrite sur
l'étiquette de sécurité).
2) au besoin, régler l'entrée d'air primaire pour
éviter que les flammes ne produisent de car-
bone. Faire fonctionner l'appareil de 15 à 20
minutes au préalable pour laisser le temps aux
flammes de se stabiliser.
AVERTISSEMENT : Le fabricant n'est pas
responsable des dommages occasionnés par
la production de suie ou de carbone à la suite
d'une modification de l'appareil.
cHoisir
l'eMplaceMent de
Votre foYer
1) avant d'installer cet appareil, il faut d'abord
s'assurer de respecter les différents dégage-
ments indiqués dans le présent document.
2) installer l'appareil sur une surface plate, solide
et uniforme (p. ex. bois, métal, béton). L'appareil
peut être posé à même le sol ou, pour un effet
visuel plus saisissant, sur une plate-forme. Si
le sol est recouvert de tapis, de linoléum ou de
tout autre matériau combustible autre que le
bois, glisser un panneau de bois ou de métal
sous l'appareil, de la même dimension que
celui-ci.

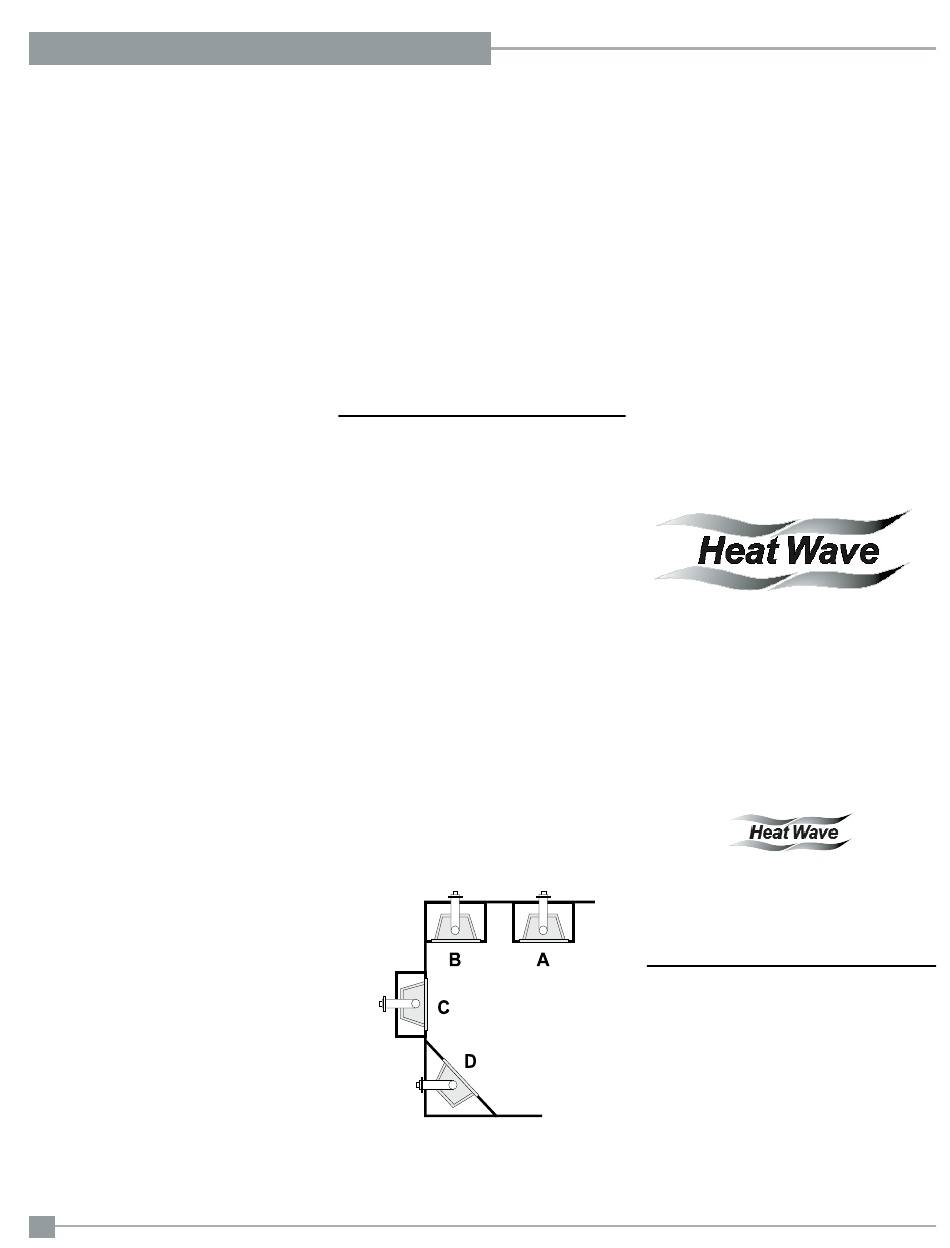

3) L'appareil peut être encastré ou encadré. Voir
les illustrations a, B, c et D ainsi que le schéma
1 ci-dessous.
a) adossé au mur
B) adossé au mur, en coin
c) Encastré dans un mur ou une alcôve
d)
En coin
4) cet appareil est homologué pour être installé
dans une chambre à coucher lorsque muni
du Thermostat Millivolt homologué. certaines
municipalités peuvent avoir des exigences
supplémentaires, consultez les codes locaux
avant de procéder à l'installation.
5) ce foyer au gaz à évacuation directe peut
être installé dans une alcôve, à la condition
de respecter les dégagements précisés à la
section « Dégagements ».
6) avant de procéder à l'installation, il est
recommandé de dresser un plan sur papier
de l'installation voulue, à partir des mesures
exactes des dégagements et des revêtements
de protection du sol, et de le faire examiner par
un inspecteur, un détaillant ou un installateur
qualifié.
Remarque: La section « Emplacements des
sorties de ventilation extérieure »
précise les exigences relatives aux
sorties de ventilation.
Système de conduits
Kit #946-556
Le système de conduits Heat Wave augmente
l'efficacité de votre foyer en diffusant l'air chaud
du foyer dans toute la maison.
il est possible d'installer jusqu'à deux systèmes sur
le même foyer. Remarque importante: Les deux
systèmes ne peuvent fonctionner en même temps,
tout comme les ventilateurs internes.
Le montage de la charpente ne se fait pas
de la même façon si le foyer comporte le
système de conduits Heat Wave. consulter
le manuel du Heat Wave pour tous les
détails.
Kit de dégagement de
chaleur (Heat release)
Kit #946-570
Schéma 1
Le kit de dégagement de chaleur expulse l'air
chaud de la cheminée à l'extérieur de la maison,
permettant à la cheminée d'être actionnée avec
moins de chaleur entrant dans la salle. Le kit peut
être employé de la gauche ou du côté droit.
Regency Horizon HZ54E Foyer à Gaz
optionel
