Concept
Le transducteur de signaux TEIP11-PS convertit les signaux
électriques normalisés, p. ex. 4 à 20 mA en signaux
pneumatiques, par ex. 0,2 à 1 bar (3 à 15 psi). Il sert
d'intermédiaire entre les systèmes électriques-électroniques
et les systèmes pneumatiques. La conversion des signaux
suit de manière analogue une méthode d'équilibrage de la
force brevetée.
Le transducteur de signaux TEIP11-PS se distingue par ses
dimensions compactes et son fonctionnement stable en cas
de chocs et de vibrations. Il peut subir des charges jusqu'à 10
g, l'influence sur le fonctionnement ne dépassant pas 1 %.
Selon la situation de montage, il est possible de sélectionner
différentes formes de construction du boîtier. En cas
d'utilisation dans des conditions Ex, nous disposons
d'appareils pour un fonctionnement à sécurité intrinsèque ou
à boîtier « explosion proof » avec certificats d'homologation
internationaux pour une utilisation
dans le monde entier.
Pour la conversion des signaux, différentes plages sont
disponibles côté entrée et côté sortie (voir Caractéristiques
techniques à la page 4).
L'alimentation est uniquement assurée par air comprimé à
1,4 bar (20 psi).
—

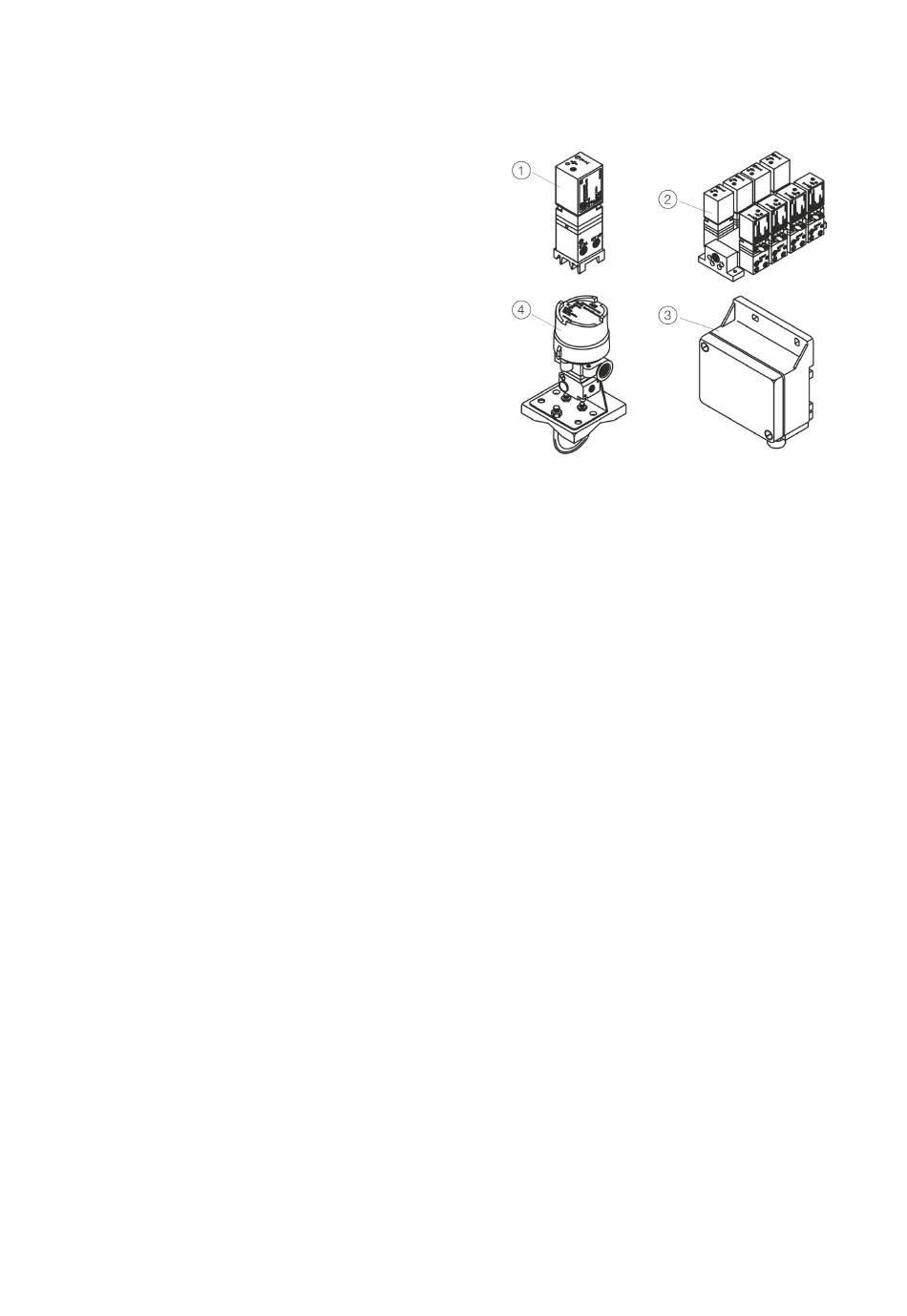

Constructions
1 Boîtier de maintenance pour
montage sur profilé
2 Boîtier de maintenance pour
montage sur bloc
Figure 1 : Formes de construction TEIP11-PS
Boîtier de maintenance pour le montage sur
profilé
Le boîtier de maintenance pour montage sur profilé est le
modèle le plus simple et le plus avantageux des
transducteurs de signaux I/P.
Le montage est effectué à l'aide d'un socle enfichable qui
s'adapte à tous les profilés EN courants.
Le boîtier équipé d'un capuchon en plastique a un indice de
protection IP 20.
Boîtier de maintenance pour le montage en
bloc
Le boîtier de maintenance pour le montage en bloc se prête
au montage d'un grand nombre de transducteurs de signaux
en espace restreint. Cette forme de construction se
caractérise par l'alimentation en air frais centrale via le bloc
de raccordement et les clapets antiretour dans les raccords
d'air frais des transducteurs de signaux montés.
Les blocs de raccordement nécessaires au montage en bloc
peuvent
accueillir jusqu'à 4 transducteurs de signaux. Si nécessaire, il
est possible de relier 2, 3 voire 4 blocs de raccordement pour
créer des unités de bloc avec 4, 8, 12 ou 16 transducteurs de
signaux. Grâce aux clapets antiretour, il est possible de
monter ou de démonter différents transducteurs de signaux
en cours de service.
3 Boîtier de terrain en plastique
4 Boîtier de terrain en aluminium
ou en acier inoxydable
