Capteur de pression électronique
5 Montage
L'appareil peut être adapté aux manchettes clamp 1" - 1,5" [DIN 32676 (ISO 2852)].
Avant le montage et le démontage de l'appareil : s'assurer que l'installation est hors pression et
qu'il n'y a pas de fluide dans le tuyau.
L'adaptation Clamp doit être adapté à la pression du système.
u Utiliser des manchettes avec un joint système, un serrage et une vis de fermeture
appropriés.
u Pour le montage dans les conditions EHEDG : Ò Prise de position EHEDG
Le couple de serrage de l'adaptation Clamp dépend de la variante de joint et de la dureté Shore
du joint utilisé.
u Couple de serrage pour l'adaptation Clamp : Ò Spécification du fabricant
Raccord Clamp sur tuyau selon DIN 11866
Série A - métrique
Série B - ISO
Série C - ASME

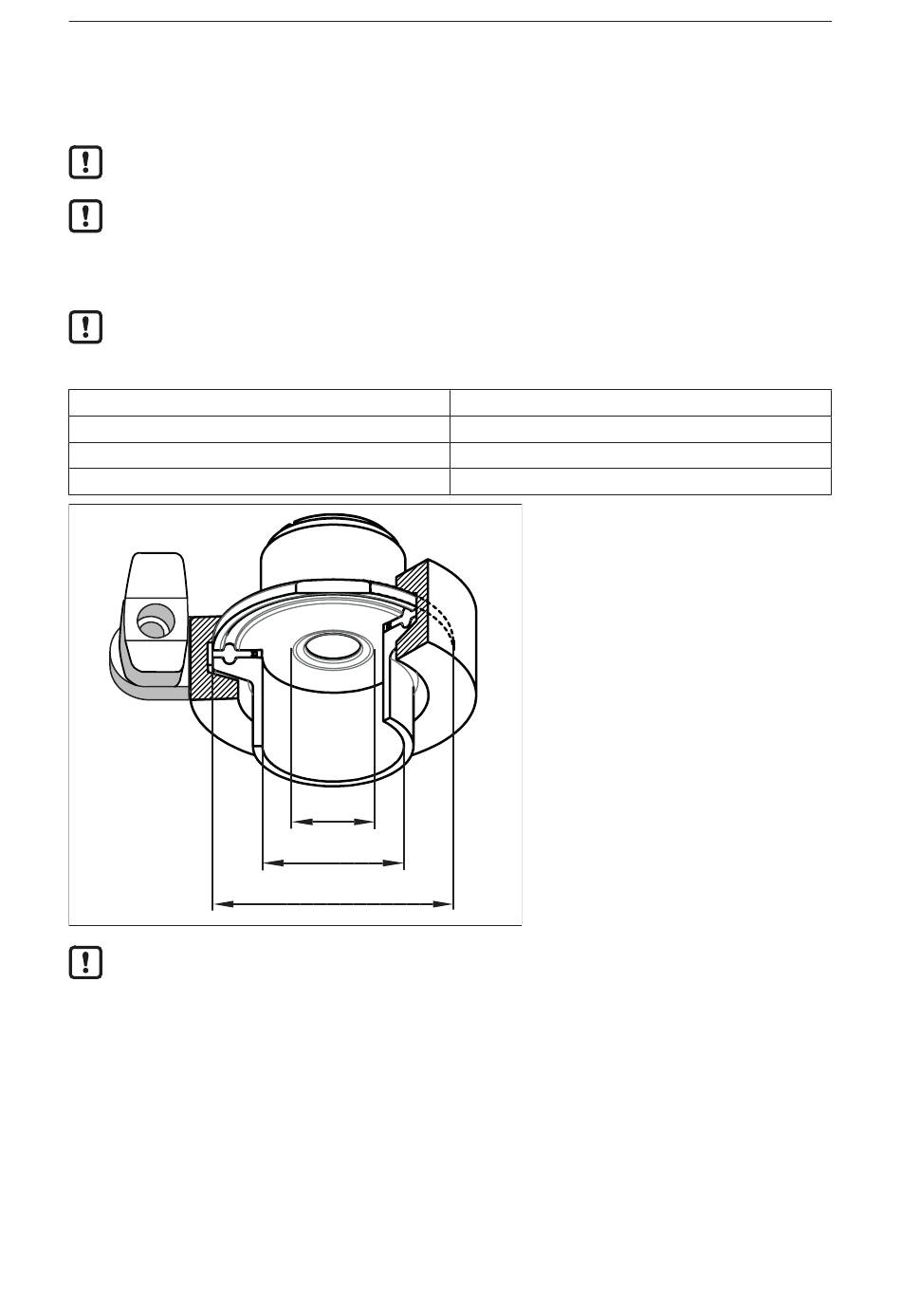

Diamètre intérieur de la manchette d2 > zone d'action de la membrane céramique, y compris le
soutien élastique par un joint torique d1 en téflon.
PM11xx, diamètre utile : DW = 21 mm
Diamètre nominal ≥ DN25, Di = ≥ 26 mm
Diamètre nominal DN / OD ≥ 26,9 x 1,6 mm , Di = ≥ 23,7 mm
Diamètre nominal 1,5" = 34,8 mm
d1
d2
50,5 mm
.
PM11
