Programmation de la fonction de sortie par bouton de réglage (voir page 7)
Charge de la sortie de contrôle (sortie fc) : max 10 mA
Pour les appareils à sortie sur presse-étoupe, le raccordement se fait via bornier
débrochable avec des bornes à vis (vis sur le dessous du bornier)
Après raccordement des conducteurs, le bornier doit être encliqueté de nouveau
Vérifier le bon fonctionnement de l'appareil après un court-circuit
Montage
2
1
3

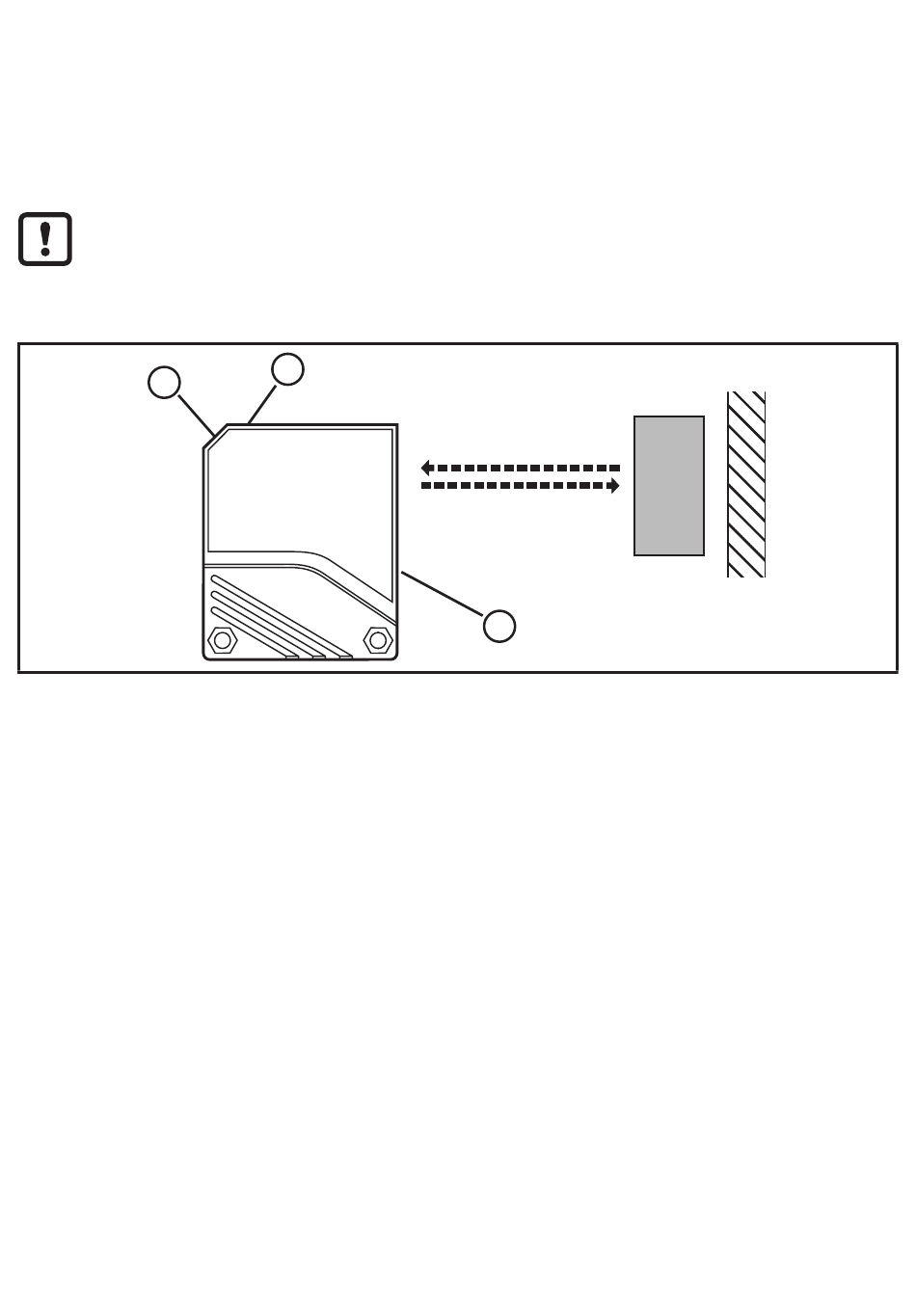

1: LED rouge, verte, jaune
2: Bouton de réglage
3: LED jaunes
Orienter le détecteur réflexion directe vers l'objet à détecter et l'installer grâce à un
dispositif de fixation
Portée maximale seulement en cas d'orientation exacte
Mise en service
Le détecteur réflexion directe est opérationnel sans réglages supplémentaires
(plug and play) et, est réglé à la portée maximale Cela signifie que le détecteur
réflexion directe opère avec la capacité de réserve maximale Les réglages décrits
ci-dessous ne sont nécessaires que si par ex un arrière-plan perturbant doit être
" supprimé "
