Instructions
d'installation
Des questions? Téléphonez au 1-800-432-2737 ou visitez GEAppliances.com.
Au Canada, téléphonez au 1-800-561-3344 ou visitez electromenagersge.ca.
AVANT DE COMMENCER
Lisez attentivement toutes ces instructions.
IMPORTANT
•
pour l'inspecteur local.
IMPORTANT
•
règlements en vigueur.
• Remarque destinée à l'installateur – Assurez-vous de
laisser ces instructions au consommateur.
• Remarque destinée au consommateur – Conservez
ces instructions pour vous y reporter ultérieurement.
• Une panne du produit due à une mauvaise installation
n'est pas couverte par la garantie.
AVERTISSEMENT
•
Cet appareil doit être correctement
mis à la terre.
AVERTISSEMENT DESTINÉ
•
À L'INSTALLATEUR
TOUTES LES SURFACES DE CUISSON DOIVENT
ÊTRE RACCORDÉES PAR CÂBLE (EN LIGNE
DIRECTE) À UNE BOÎTE DE JONCTION AGRÉÉE.
L'UTILISATION D'UN DISPOSITIF FICHE ET PRISE
COMBINÉES EST INTERDITE POUR CE TYPE
D'APPAREIL.
• L'installateur est responsable de la qualité de
l'installation. Une panne du produit due à une mauvaise
installation n'est PAS couverte par la garantie.

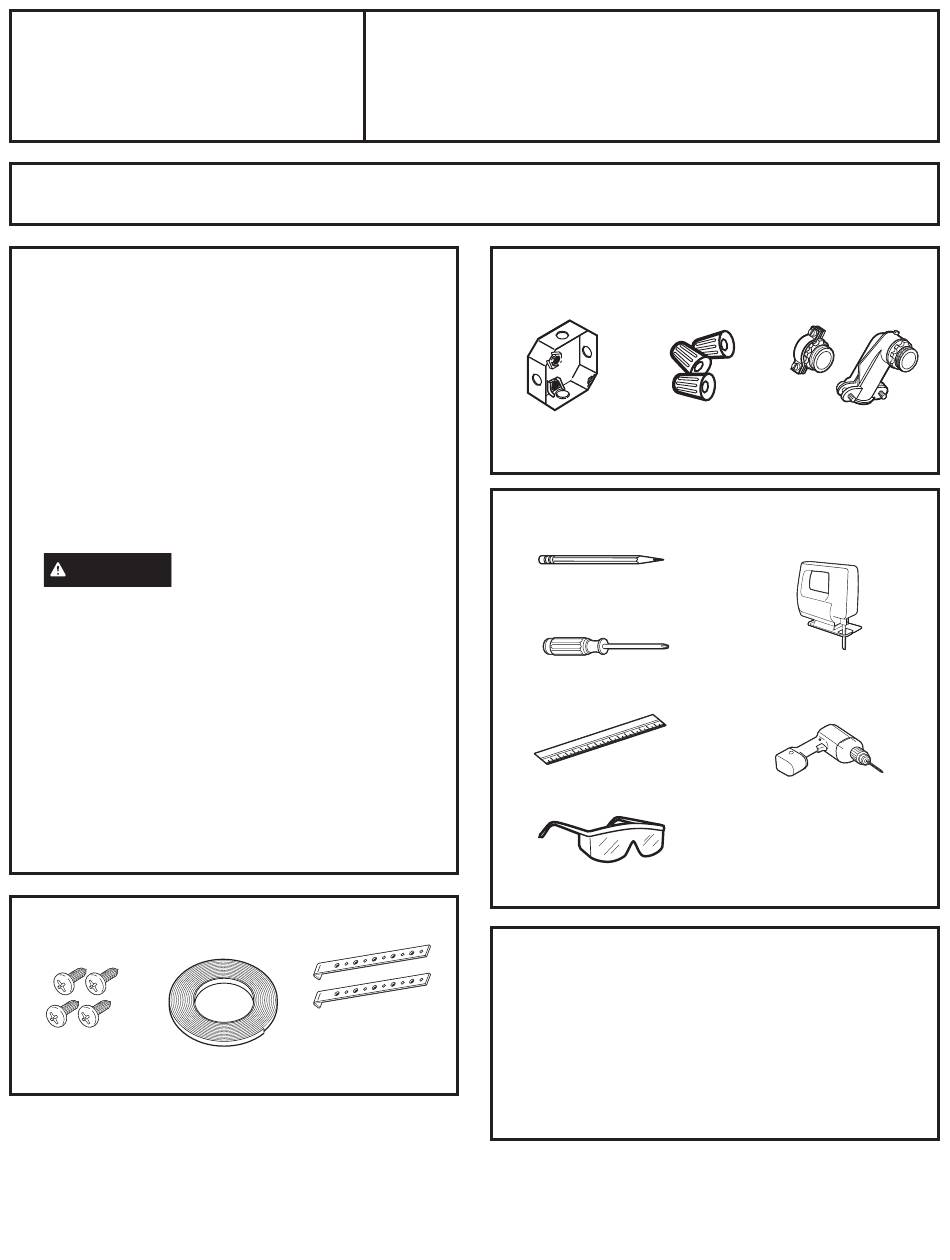

PIÈCES INCLUSES
4 vis
Joint de néoprène
(WB01X1137)
WB06K5042
1 po = 2,5 cm; 1 pi = 0,3 m
Surface de cuisson électrique de
30 po et 36 po à éléments radiants
À l'exception des modèles à évacuation descendante
–
Conservez ces instructions
–
Respectez tous les codes et
2 supports de
fixation
MATÉRIEL DONT VOUS
AUREZ BESOIN
Boîte de jonction
Capuchons de
connexion
OUTILS NÉCESSAIRES
Crayon
Tournevis Phillips
Règle normale ou
de vérification
Lunettes de sécurité
DÉCOUPAGE DU COMPTOIR
Si vous installez la surface de cuisson sur un matériau à
surface solide, comme du granit, du quartz ou une autre
substance naturelle ou synthétique, nous conseillons
que le trou soit préparé par un installateur professionnel
d'armoires ou de comptoirs.
Les découpes dans les comptoirs en bois ou en bois
stratifié peuvent être effectuées à l'aide d'une perceuse
électrique et d'une scie sauteuse.
Raccord à pression
à 90° ou droit pour
conduit de 1 po
Scie sauteuse
Perceuse manuelle
ou électrique et foret
de 1/8 po
31-11072-3 11-18 GEA
