Installation
Instructions
"If you have questions, call 800.GE.CARES or visit our website at: ge.com"
"In Canada, call 800.561.3344 or visit our website at: geappliances.ca"
BEFORE YOU BEGIN
Read these instructions completely
and carefully.
IMPORTANT
•
for local inspector's use.
IMPORTANT
•
codes and ordinances.
• Note to Installer – Be sure to leave these
instructions with the Consumer.
• Note to Consumer – Keep these instructions
for future reference.
• Product failure due to improper installation is
not covered under the Warranty.
WARNING
properly grounded.
ATTENTION INSTALLER
•
COOKTOPS MUST BE HARD WIRED (DIRECT
WIRED) INTO AN APPROVED JUNCTION BOX.
A "PLUG AND RECEPTACLE" IS NOT PERMITTED
ON THESE PRODUCTS.
• Proper installation is the responsibility
of the installer and product failure due to
improper installation is NOT covered under
warranty.

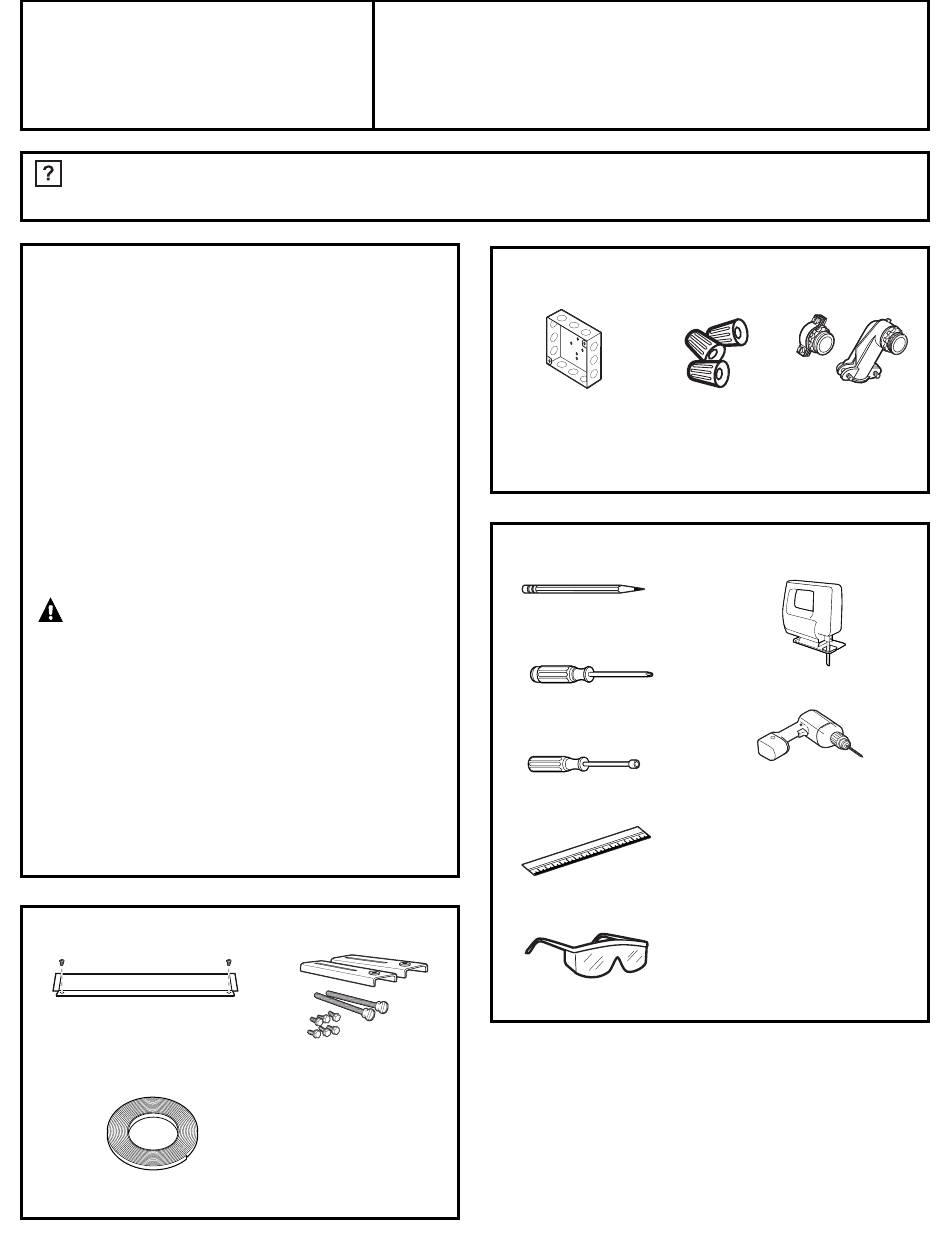

PARTS INCLUDED
Baffle
(For all installations
except over an oven.)
Foam Tape
31-10667
(06-07 JR)
— Save these instructions
— Observe all governing
— This appliance must be
— ALL
2 Hold-Down Brackets
6 Hex-Head Screws
2 Thumbscrews
30" Induction Cooktop
PHP900, ZHU30
MATERIALS YOU WILL NEED
Junction Box
(Sized for conduit
per local electrical
codes.)
TOOLS YOU WILL NEED
Phillips Head
Screwdriver
1/4" Nut Driver
Ruler or Straightedge
Safety Glasses
1
Large Size
Wire Nuts
Pencil
1/8" Drill Bit & Electric or
3/4" Strain Relief
Saber Saw
Hand Drill
