Sommaire des Matières pour Asko TD60

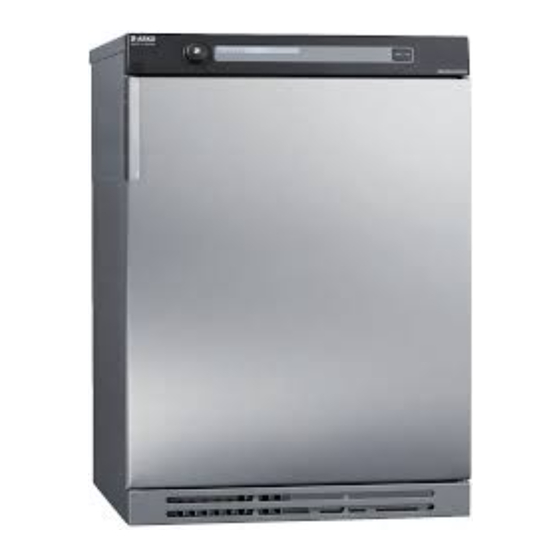

- Page 1 SÉCHOIRS INDUSTRIELS À TAMBOUR 6,5kg INSTRUCTIONS DE SERVICE 548242 Date de parution: 7.7.2011...
-
Page 3: Table Des Matières
Tables des matières Mises à jour..........................4 Introduction..........................5 Vue d'ensemble du produit.....................8 Description des touches et des boutons.................8 Description de l'écran LCD.....................8 Tableau des programmes.......................9 Description des programmes....................10 Réglages..........................11 Menu de service........................12 Contenu du menu de service....................13 Indicateurs d'erreur........................15 Composants et valeurs de mesure..................16 Données techniques......................17 Schéma électrique.........................18 Manuel de service pour sécheuse professionnelle... -
Page 4: Mises À Jour
Mises à jour Révi- Date Description Paraphes sion 12/08/2009 Version de conférence 29/04/2010 Complément d'informations 19/07/2010 Ajout d'informations relatives à la détection automatique de filtre à charpie Manuel de service pour sécheuse professionnelle 548242.doc... -
Page 5: Introduction
Introduction Vous consultez actuellement le manuel de révisions pour sécheuses TD60. Une sécheuse doit être simple d'entretien. Il est important que vous, technicien de service, disposiez des conditions nécessaires pour travailler de manière efficace et satisfaisante. Nous espérons que ce manuel de service se révèlera être un outil utile dans votre travail au quotidien. -
Page 6: Informations Générales Relatives Au Produit
Informations générales relatives au produit Capteur du filtre à charpie Un capteur équipe le filtre à charpie depuis août 2010. Si le filtre à charpie n'est pas entièrement mis en place ou s'il est inséré de façon incorrecte dans son support, la machine ne démarre pas. De plus, un message d'erreur s'affiche : «... -
Page 7: Stratégie De Dépannage
Chez Asko, nous sommes convaincus que ne devons en permanence nous concentrer sur le client. En tant que technicien de service Asko, vous êtes l'un des plus importants ambassadeurs de notre marque. Il est par conséquent important que le service dispensé soit une expérience agréable pour le client. Le dépannage représente une part importante du service. -
Page 8: Vue D'ensemble Du Produit
Vue d'ensemble du produit DAM6 / DAMC6 S2 S3 Programmes : 7 programmes au total Paramètres : 4 paramètres (langue, sécurité enfants, alarme, chauffage 2) Description des touches et des boutons Bouton de sélection du programme (Jl) Tournez le bouton dans le sens horaire ou antihoraire pour faire défiler les différents programmes et options des différents menus. -
Page 9: Tableau Des Programmes
Tableau des programmes Programme Matière Tempér Charge Consommation énergétique Durée du programme ature max. (approx. kWh) (kg) 800 t/min 1 000 t/min 800 t/min 1 000 t/min Extra-sec Coton, lin Normal 2h25 1h55 Coton, lin Normal 2h15 1h45 *Normal Coton, lin Normal 1h10 Extra-sec, basse... -
Page 10: Description Des Programmes
Description des programmes Désignation du programme Description Extra-sec Ce programme convient aux tissus particulièrement difficiles à sécher, tels que les jeans avec des coutures très épaisses. Ces programmes coupent le chauffage une fois que le linge est sec mais avant qu'il ne soit «... -
Page 11: Réglages
Réglages Ouvrir le menu de paramétrage La machine est-elle sous tension ? Coupez d'abord l'alimentation au niveau de l'interrupteur principal d'alimentation (S1). Appuyez sur la touche Stop (S3) tout en actionnant simultanément l'interrupteur principal d'alimentation (S1). Appuyez 5 fois sur la touche Stop en moins de 10 secondes. Le menu de paramétrage s'affiche. -
Page 12: Menu De Service
Menu de service Ouvrir le menu de service Si la machine est sous tension : Coupez d'abord l'alimentation au niveau de l'interrupteur principal d'alimentation (S1). Maintenez la touche Start (S2) enfoncée tout en actionnant simultanément l'interrupteur principal d'alimentation (S1). Appuyez 5 fois sur la touche Start (S2) en moins de 5 secondes. Le menu de service s'affiche (sur l'écran LCD). -
Page 13: Contenu Du Menu De Service
Contenu du menu de service Date de programmation du logiciel (Année_Semaine) Date de fabrication de l'unité de commande (Année_Semaine) Version du logiciel NCP 0: Nombres total de cycles NCP 1: Nombre de cycles pour le programme 1 NCP 2: Nombre de cycles pour le programme 2 NCP 3: Nombre de cycles pour le programme 3 NCP 4:... -
Page 14: Réinitialisation
Définit l'intervalle d'affichage pour « Nettoyer le filtre à charpie ». Intervalle 0 = pas d'affichage, 1 = afficher pour chaque programme, etc. Filtre Définit l'intervalle d'affichage pour « Nettoyer le condenseur ». Intervalle 0 = pas d'affichage, 1 = afficher tous les 100 programmes, etc. Condenseur Réinitialise tous les paramètres par défaut. -
Page 15: Indicateurs D'erreur
Indicateurs d'erreur Message d'erreur Cause Action • • « Over flow » Un micro-interrupteur s'ouvre lorsque le Vérifiez si le client a vidé le réservoir puis Dépassement de capacité réservoir d'eau condensée est plein. La redémarrez la machine. • détection commence 30 secondes après Nettoyez les tuyaux et vérifiez la tension et la que le programme a démarré. -
Page 16: Composants Et Valeurs De Mesure
Composants et valeurs de mesure Code Composant Valeur de mesure Commentaire article ASK8061824 Moteur 50 Hz, 220/240 V Enroulement primaire : 23,8 Enroulement secondaire : 28,1 Courant : 1,1 A ; 270 W ; 2 850 t/min ASK806895 Moteur 60 Hz, 220/240 V Résistance à... -
Page 17: Données Techniques
Données techniques Hauteur : 850 mm Largeur : 595 mm Profondeur : 585 mm Poids : 39 kg (aéré) 47 kg (condenseur) Volume du cylindre : 111 l Capacité de charge maxi. : EU 6,5 kg US/AU 6,0 kg Vitesse : 52 t/min Puissance nominale : 1950 W = 10 A... -
Page 18: Schéma Électrique
YELLOW-GREEN JAUNE-VERT CIRCUIT DIAGRAM TD60.C SCHÉMA DE CIRCUIT TD60.C This document must not be copied without our written permission, and the contents Ce document ne peut pas être reproduit sans notre consentement écrit et son contenu thereof must not be imparted to a third party nor be used for any unauthorized purpose. - Page 19 Manuel de service pour sécheuse professionnelle 548242.doc...
