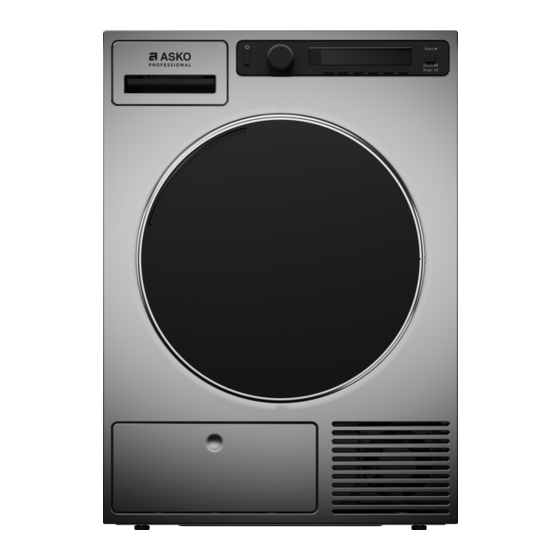

- Page 1 NOTICE D UTILISATION TD75.C17X Sèche-linge TDC177XV Veuillez lire attentivement cette notice avant d'utiliser le sèche-linge.
- Page 2 Tables des matières Introduction ..........Nettoyage et entretien ....... Consignes de sécurité ..................................Que faire en cas de problèmes ? ....Description du sèche-linge ................................. Service après-vente ........Avant d'utiliser l'appareil pour la première ..............fois ............... Informations techniques ......
- Page 3 Introduction Cher client, Nous vous remercions d'avoir choisi ce produit de qualité ASKO. Nous espérons qu'il répondra à vos attentes. Le design scandinave associe des lignes pures, des fonctionnalités adaptées au quotidien et une excellente qualité. Tous nos produits bénéficient de ces caractéristiques essentielles qui justifient leur succès dans le monde entier.
- Page 4 à l'utilisateur. • La notice d'utilisation est disponible sur notre site : www.asko-electromenager.fr • L’appareil est destiné à être utilisé dans une zone ouverte au public. • Avant de raccorder le sèche-linge au réseau électrique, veuillez lire attentivement la notice d'utilisation qui décrit l'appareil et la...
- Page 5 Consignes de sécurité • ATTENTION ! L'appareil ne doit pas être commandé par un interrupteur externe tel qu'un minuteur, ou raccordé à un réseau électrique soumis à de fréquents délestages. • Lorsque le séchage est terminé, débranchez le câble d'alimentation de la prise secteur. Si vous êtes en possession d’un sèche-linge avec une connexion triphasée, ne retirez pas la fiche de la prise de courant.
- Page 6 Consignes de sécurité • Utilisez les assouplissants et produits similaires en respectant les conseils fournis par leurs fabricants. • Il est recommandé de ne pas utiliser de solvants, de nettoyants abrasifs, de nettoyants pour vitres ou de nettoyants universels. • N’installez pas l’appareil derrière une porte battante ou coulissante, ou dont les charnières sont situées du côté...
- Page 7 Consignes de sécurité • Si vous voulez déplacer le sèche-linge ou le remiser dans un local non chauffé en hiver, il est indispensable de vider au préalable le bac de condensat (s'applique uniquement aux sèche-linge à condensation ou équipés d'une pompe à chaleur). •...
- Page 8 Consignes de sécurité ENTRETIEN" (s'applique uniquement aux sèche-linge à évacuation ou à condensation). • SURFACE BRÛLANTE ! ATTENTION ! Lorsque le sèche-linge est en service, sa partie arrière devient très chaude. Laissez l'appareil refroidir complètement avant de le toucher à l'arrière. (Suivez les instructions du chapitre "INSTALLATION ET RACCORDEMENT").
- Page 9 Consignes de sécurité peuvent utiliser ce sèche-linge. sous surveillance, à condition d'avoir reçu des instructions sur la manière de s'en servir en toute sécurité et d'avoir bien compris les risques auxquels ils pourraient s'exposer. Les enfants ne doivent pas jouer avec l'appareil ; ils ne doivent pas non plus effectuer sans surveillance des tâches de nettoyage et d'entretien.
- Page 10 Description du sèche-linge 1. Interrupteur général (touche Marche/Arrêt) 2. Sélecteur de programme 3. Afficheur 4. Touches de réglages 5. Touche Départ/Pause 6. Plaque signalétique comportant les caractéristiques du sèche-linge (sur la face interne du hublot) 7. Codes QR et AUID (sur la face interne du hublot) 8.
- Page 11 Avant d'utiliser l'appareil pour la première fois Emballage Retirez tous les emballages. Pensez à trier les matériaux d’emballage conformément aux consignes de votre commune (voir le chapitre « Mise au rebut »). Nettoyage Débranchez le sèche-linge de la prise secteur et ouvrez le hublot. Avant d'utiliser le sèche-linge pour la première fois, nettoyez le tambour avec un chiffon doux en coton humidifié...
- Page 12 Installation et raccordement Emplacement du sèche-linge Vous pouvez placer le sèche-linge sur le sol ou en colonne, sur un lave-linge. INFORMATION Il faut au moins deux personnes pour installer le sèche-linge au-dessus d'un lave-linge. Le sèche-linge émet de la chaleur. Par conséquent, ne l'installez pas dans une très petite pièce, car le séchage durera plus longtemps en raison du faible volume d'air disponible.
- Page 13 INFORMATION Si l'appareil est installé sur une plinthe, un socle ou une structure similaire, il doit y être fixé afin d'éviter tout risque de chute. Des accessoires originaux ASKO sont disponibles à cet effet, accompagnés d'instructions de fixation. Appareil pose libre Vous pouvez placer le sèche-linge à...
- Page 14 (A + B) fournis dans la boîte en carton que vous trouverez dans le tambour de l'appareil. La pièce antibasculement B est prévue pour un lave-linge ASKO et il sera difficile, ou même impossible, de la fixer à une machine d'une autre marque. Si les dimensions du lave-linge et du sèche-linge ne sont pas identiques, ou si vous avez installé...
- Page 15 Installation et raccordement Tous les lave-linge ASKO peuvent supporter le poids du sèche-linge. INFORMATION Le lave-linge sur lequel vous prévoyez de placer le sèche-linge doit être capable de supporter son poids (voir la plaque signalétique du lave-linge ou ses caractéristiques techniques).
- Page 16 Installation et raccordement Comment monter le sèche-linge sur le lave-linge (ASKO): Vous trouverez dans le tambour du sèche-linge une boîte en carton contenant les pieds à ventouse et le dispositif antibasculement. Le dispositif antibasculement se compose de deux pièces en métal (A + B).
- Page 17 Installation et raccordement Suite du tableau de la page précédente Réglez les pieds du sèche-linge: 1. Serrez à fond les deux pieds avant. 2. Desserrez les pieds arrière de 3,5 tours ou de 5 mm, puis vissez les contre-écrous vers le fond de l'appareil Placez le sèche-linge sur le lave-linge: 1.
- Page 18 Installation et raccordement Inversion du sens d'ouverture du hublot Pour inverser le sens d’ouverture du hublot, procédez de la façon suivante: Ouvrez complètement le hublot. Enlevez les vis et retirez le hublot. Avec un tournevis, soulevez l'enjoliveur de la serrure et retirez-le, puis enlevez les vis fixant la serrure.
- Page 19 Installation et raccordement Démontez la charnière (à gauche) et la serrure (à droite), intervertissez leur emplacement et revissez-les (charnière sur la droite et serrure sur la gauche). INFORMATION Utilisez un tournevis pour soulever les pièces en plastique et les enlever plus facilement. Retirez provisoirement le joint du hublot.
- Page 20 Installation et raccordement Installez le hublot à l’avant et vissez le hublot. Évacuation de l'air humide Utilisez la gaine d'évacuation fournie pour conduire l'air humide du sèche-linge vers une ouverture (système de ventilation, fenêtre, etc.). Raccordement de la gaine d'évacuation au sèche-linge L’appareil comporte trois sorties pour évacuer l’air humide : à...
- Page 21 Installation et raccordement Suite du tableau de la page précédente Utilisez le cache que vous avez enlevé sur le côté pour le fixer sur la sortie arrière. Raccordement de la gaine d'évacuation à un conduit d'aération La gaine d'évacuation doit parvenir par le chemin le plus court et le plus droit possible à l'ouverture du système d'aération.
- Page 22 Installation et raccordement Choix du local Placez l’appareil dans un local bien aéré comportant une fenêtre ou un ventilateur. Raccordez la gaine d’évacuation de façon à ce qu'elle ne soit pas inclinée vers le haut (A) ou vers le bas (C), mais reste autant que possible à l'horizontale.
- Page 23 Installation et raccordement Suite du tableau de la page précédente S'il n'y a qu'une seule ouverture d'aération dans la pièce, il faudra installer un clapet à air. Vous pouvez vous procurer ces équipements complémentaires chez votre revendeur. INFORMATION Il faut éviter que : •...
- Page 24 Installation et raccordement Raccordement au réseau électrique RISQUE DE CHOC ÉLECTRIQUE ! Après installation, laissez le sèche-linge en place pendant deux heures avant de le raccorder au réseau électrique. Branchez l’appareil à une prise secteur raccordée à la terre. Après installation, elle doit rester facilement accessible et son conducteur de terre doit être conforme à...
- Page 25 Installation et raccordement « Veuillez payer pour continuer » apparaît sur l’écran lorsque la machine est mise en marche avec l’interrupteur principal (en appuyant sur le bouton Départ).
- Page 26 Conseils préliminaires au séchage Ce chapitre comporte plusieurs conseils sur la façon de préparer votre linge avant le séchage. Tri du linge Triez le linge selon : • la nature des fibres, • l’épaisseur des textiles. Pour que le séchage soit plus homogène, vérifiez que vos vêtements sont composés de matières similaires.
- Page 27 Conseils préliminaires au séchage Suite du tableau de la page précédente Température max. de lavage 30 °C Lavage à la main Lavage interdit Blanchiment Eau de Javel possible à l'eau froide Eau de Javel interdite Nettoyage à sec Possible avec tous les solvants Perchloréthylène R11, R113, solvants pétroliers Kérosène, alcool pur et R113 Nettoyage à...
- Page 28 Conseils préliminaires au séchage Les matières (fibres) qui peuvent sécher en machine Ces symboles signifient que ces matières peuvent sécher en machine. Les vêtements séchés dans un sèche-linge sont plus doux et plus aérés que les vêtements séchés à l'air libre. INFORMATION Le sèche-linge n’use pas particulièrement les textiles.
- Page 29 Les étapes du séchage ÉTAPE 1: triez le linge Voir le chapitre « Conseils préliminaires au séchage » INFORMATION Videz les poches : les pièces de monnaie ou les clous peuvent endommager le linge et la machine. ÉTAPE 2 : mettez le lave-linge en marche. Mise en marche Appuyez sur la touche Marche/Arrêt.
- Page 30 Les étapes du séchage Sélectionnez le programme en fonction du type de linge et de l'humidité résiduelle que vous désirez obtenir. La durée du programme prévue s'affiche. Choisissez l'un des programmes ci-dessous : (le propriétaire/distributeur peut modifier les paramètres et renommer le programme) Programme M a x .
- Page 31 Les étapes du séchage Suite du tableau de la page précédente Programme M a x . Description (programme par défaut d usine) REPASSAGE MACHINE Utilisez ce programme pour du linge en coton délicat. Après AUTO, séchage, un repassage machine est nécessaire. Temp basse SÉCHAGE MIXTE Ce programme est utilisé...
- Page 32 Les étapes du séchage Départ différé Dans le sous-menu du programme sélectionné, vous pouvez définir le départ différé lorsque vous souhaitez que le programme de séchage démarre après un certain temps (de 1 heure à 100 heures, à partir du moment où vous appuyez sur la touche Départ / Pause). Le temps estimé jusqu’à la fin du séchage sera affiché.
- Page 33 Les étapes du séchage Pour arrêter définitivement ou annuler le programme de séchage, appuyez 3 secondes sur la touche Départ/Pause. Le programme sélectionné va s'arrêter et le cycle de refroidissement va commencer. La durée du cycle de refroidissement dépend du programme sélectionné. Tant que le cycle de refroidissement n'est pas terminé, vous ne pouvez pas utiliser le sélecteur pour choisir un nouveau programme et le lancer avec la touche Départ/Pause.
- Page 34 Les étapes du séchage ÉTAPE 7: Fin du programme À la fin du séchage, l’afficheur indique que le programme est terminé. Lorsque le séchage est terminé, si vous avez sélectionné l’option Antifroissage, le tambour continue de tourner. Ouvrez le hublot en le tirant vers vous et enlevez le linge du tambour. Nettoyez le filtre à...
- Page 35 Réglages Seul le propriétaire/distributeur de l appareil peut modifier les réglages ! (le propriétaire/distributeur doit vérifier le manuel de service) Affichage Réglage Description Nettoyage du filtre de la Marche/Arrêt pompe Nettoyage du filtre sur le 1 --> 10 hublot Nettoyage du condenseur 10 -->...
- Page 36 Réglages Suite du tableau de la page précédente Affichage Réglage Description Programmes Le programme sélectionné apparaîtra à l’écran • Sélectionner la langue : en Langue (sélection de la Sélectionnez votre langue - faisant pivoter le sélecteur langue) appuyez sur le bouton sous le de programme drapeau •...
- Page 37 Réglages Bruit de pompage ou d'un liquide qui coule: la pompe aspire l'eau de condensation dans le réservoir de condensat. Cliquètement : ce bruit est dû au nettoyage automatique de l'échangeur de chaleur (compresseur). Ruissèlement : perceptible pendant le nettoyage automatique. Cliquetis : on peut entendre ce bruit si les vêtements comportent des éléments durs (boutons, fermetures à...
- Page 38 Nettoyage et entretien INFORMATION Avant de procéder au nettoyage, mettez toujours l’appareil à l’arrêt et déconnectez-le du réseau électrique (débranchez le câble d’alimentation de la prise secteur). Nettoyage du filtre à peluches sur le hublot Avant de procéder au nettoyage, mettez toujours l’appareil à l’arrêt et déconnectez-le du réseau électrique (débranchez le câble d’alimentation de la prise secteur).
- Page 39 Nettoyage et entretien Suite du tableau de la page précédente S’il est nécessaire de nettoyer la partie arrière du filtre à peluches, dévissez la vis et tournez le filtre de la position verrouillée à la position déverrouillée. Retirez l’ensemble de l’unité de filtrage et nettoyez-la soigneusement, puis remettez l’unité...
- Page 40 Nettoyage et entretien INFORMATION Débranchez toujours le sèche-linge de la prise secteur avant de le nettoyer. Dans le cas d’un branchement triphasé de l’appareil, coupez l’interrupteur de la prise principale.
- Page 41 Que faire en cas de problèmes ? Des perturbations provenant de l'environnement (par exemple de l’installation électrique) peuvent entraîner la signalisation de différentes erreurs (voir le tableau ci-après). Dans ce cas : • Mettez l'appareil à l'arrêt, attendez au moins une minute, remettez l'appareil en marche et relancez le programme de séchage.
- Page 42 Que faire en cas de problèmes ? Suite du tableau de la page précédente Problème/erreur Cause Que faire? la surchauffe et donc l'arrêt de • Attendez que l'appareil refroidisse et l'appareil. essayez de le remettre en marche. S'il ne redémarre pas, appelez le service après-vente.
- Page 43 Que faire en cas de problèmes ? Suite du tableau de la page précédente Problème/erreur Cause Que faire? • Pression excessive sur le hublot • Réduisez la quantité de linge. Le hublot (trop de linge dans le tambour). s'ouvre durant le séchage.
- Page 44 Que faire en cas de problèmes ? Signalisation des défauts En cas de défaut au cours du séchage, l'erreur correspondante s'affiche (Error X). Appuyez quelques instants sur la touche INFO pour afficher la description de l'erreur. Arrêtez le sèche-linge puis remettez-le en marche.
- Page 45 Service après-vente Avant de contacter le service après-vente Consultez les chapitres "QUE FAIRE EN CAS DE PROBLÈME ?" et "NETTOYAGE ET ENTRETIEN", puis essayez de résoudre le problème vous-même. Lorsque vous contactez le service après-vente, veuillez mentionner le modèle (1), le type (2) et le numéro de série (3) de votre sèche-linge.
- Page 46 Informations techniques Informations techniques Hauteur 850 mm Largeur 595 mm Profondeur 654 mm Poids (net) 40 kg Volume du tambour 117 l Capacité maximale Voir la plaque signalétique Puissance assignée Voir la plaque signalétique Matériau du tambour Acier inoxydable Matériau de la carrosserie Peinture poudre sur acier galvanisé...
- Page 47 Tableau des programmes Le tableau ci-dessous indique la consommation d'énergie et la durée de séchage pour un échantillon test composé de différentes charges de linge, et après essorage à différentes vitesses, conformément à la norme EN61121. Les consommations indiquées ci-dessous ont été obtenues dans les conditions suivantes : Température de l'air entrant Température ambiante Humidité...
- Page 48 Tableau des programmes 7kg_60Hz_3kW Suite du tableau de la page précédente Programme Charge Vitesse Consommation Durée du d'essorage d'énergie programme approximative (tr/min) environ (kWh)* (min)* REPASSAGE MACHINE AUTO, 1400 2,35 Temp basse SÉCHAGE MIXTE 1200 1,70 REPASSAGE MIXTE 1000 1,35 TDC1773V 7kg_60Hz_3kW Programme...
- Page 49 Tableau des programmes 7kg_60Hz_3kW Suite du tableau de la page précédente Programme Charge Vitesse Consommation Durée du d'essorage d'énergie programme approximative (tr/min) environ (kWh)* (min)* REPASSAGE MACHINE AUTO, 1000 3,05 Temp normale 1400 2,40 1600 2,10 REPASSAGE MACHINE AUTO, 1400 2,35 Temp basse SÉCHAGE MIXTE...
- Page 50 Tableau des programmes 7kg_60Hz_3kW Suite du tableau de la page précédente Programme Charge Vitesse Consommation Durée du d'essorage d'énergie programme approximative (tr/min) environ (kWh)* (min)* REPASSAGE MANUEL AUTO, 1400 3,10 Temp normale 1600 2,60 REPASSAGE MANUEL AUTO, 1400 3,10 Temp basse REPASSAGE MACHINE AUTO, 1000 3,05...
- Page 51 Détachage Mise au rebut / recyclage des emballages Nos emballages sont en matériaux écologiques qui peuvent être recyclés, remis au service de la propreté ou détruits sans risque pour l’environnement. Dans ce but, tous les matériaux d'emballage sont pourvus du marquage approprié. Le symbole sur le produit ou sur son emballage indique que le produit ne doit pas être traité...
- Page 52 Guide d'utilisation rapide Triez le linge Triez le linge par type de fibre et selon son degré de souillure. Tenez compte des symboles d'entretien sur l'étiquette des vêtements. Fermez les boutonnières, les fermetures à glissières et auto-agripantes. Appuyez sur la touche Marche/Arrêt (ON/OFF) Ouvrez le hublot et chargez le linge Vérifiez auparavant si le tambour est vide.
- Page 53 Gorenje, Partizanska 12, 3320 Velenje, Slovenija • www.asko.com 802266 -a11 Nous nous réservons le droit de procéder à des modifications.
