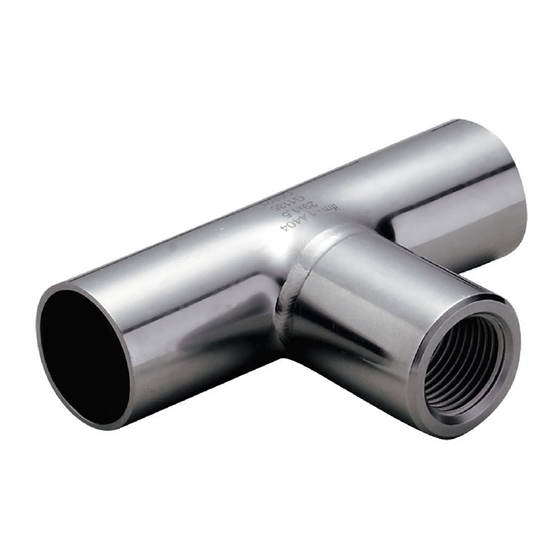

- Page 1 Notice de montage Raccord en T pour capteurs avec raccord G½ aseptique E43316 E43317 E43318...
-
Page 2: Table Des Matières
Contenu 1 Remarques préliminaires ..................2 1.1 Symboles utilisés ...................2 2 Consignes de sécurité ..................3 3 Fonctionnement et caractéristiques ..............4 3.1 Remarques de base ..................4 4 Montage .......................5 4.1 Préparations ....................5 4.2 Opération de soudage ...................5 4.3 Après l'opération de soudage ................6 4.4 L'installation d'un capteur ................7 4.5 Orientation de la sortie de câble avec connecteur coudé... -
Page 3: Consignes De Sécurité
2 Consignes de sécurité • L'appareil décrit est un composant destiné à être intégré dans un système. - La sécurité du système est sous la responsabilité de l'installateur. - L'installateur du système est tenu d’effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à... -
Page 4: Fonctionnement Et Caractéristiques
Les raccords en T sont homologués selon la directive relative aux équipements sous pression (DESP) pour les pressions de service maximales suivantes : • DN25 (référence E43316) : max. 40 bar • DN40 (référence E43317) : max. 25 bar • DN50 (référence E43318) : max. 20 bar •... -
Page 5: Montage
4 Montage ATTENTION ! Lors de l'opération de soudage, le raccord peut s'échauffer à plus de 65 °C (149 °F). > Risque de brûlures. ► Laisser refroidir le raccord. 4.1 Préparations Les extrémités du tube sont préparées pour le soudage orbital. ►... -
Page 6: Après L'opération De Soudage
1: Chanfrein d'étanchéité 52,5 (± 0,6) 100 (± 0,5) 29 (± 0,12) 1,5 (± 0,1) 59,5 (± 0,6) 120 (± 0,5) 41 (± 0,15) 1,5 (± 0,1) 66,5 (± 0,6) 140 (± 0,5) 53 (± 0,25) 1,5 (± 0,1) Toutes les dimensions dans le dessin ci-dessus en mm, les indications de tolérance entre parenthèses. -
Page 7: L'installation D'un Capteur
Si le chanfrein d'étanchéité du raccord est endommagé, le capteur ne peut plus être utilisé. Dans ce cas : ► Enlever le raccord et en souder un nouveau. 4.4 L'installation d'un capteur Pour le montage du capteur une pâte lubrifiante est nécessaire. Elle doit être appropriée et homologuée pour l'application et compatible avec les élastomères utilisés (par ex. -
Page 8: Fonctionnement
5 Fonctionnement Avant la mise en service : ► Contrôler l'étanchéité de la cuve ou du tuyau. ► Mise en service du capteur : → Notice d'utilisation du capteur. Plus d'informations sur www.ifm.com...
