AXIOM
Transitions
MD
Instructions d'assemblage et d'installation
1. GÉNÉRALITÉS
1.1 Description
Les garnitures de transition Axiom
de gypse autour de panneaux de plafond tégulaires ou Vector
transitions affleurées sont utilisées entre deux plans de plafond de même
hauteur et conviennent aux applications acoustique vers acoustique,
acoustique vers gypse et gypse vers gypse. Notre transition de surface
s'utilise à la place d'une retombée pour les transitions entre deux systèmes
de plafond ou pour les changements de direction du système de plafond.
Nous fournissons également des options de changement de niveau lorsqu'il
y a une transition de hauteur inférieure à 10 po.
Les transitions affleurées peuvent être droites ou courbées, éliminant le
retour du panneau vertical de gypse à la transition et offrant ainsi un
ajustement et un fini parfaits à chaque fois.
AXTRVESTR est uniquement disponible par sections droites de 10 pi de
long et s'utilise avec les installations complètes de modules de panneaux
de plafond Vector. Il mesure 2-9/16 pouces de haut.
Vous trouverez ci-dessus l'installation typique des composants de transition
Axiom (aucune différence de niveau). Les versions pour panneaux tégulaires
peuvent être utilisées avec des panneaux de plafond entiers ou coupés.
De la peinture de retouche Armstrong
panneaux de plafond coupés – article n° 5760 (8 oz) ou 5761 (16 oz).
Ces composants de transition Axiom
qui simplifie la finition de la bordure du gypse.
AX15DSCSTR et AX15SDCCUR sont pour les transitions affleurées
acoustique-acoustique. Ce sont d'excellentes pièces de transition qui
s'attachent ensemble à différents systèmes ou configurations et qui
peuvent être courbées horizontalement.
simplifient la construction de périmètres
MD
. Les
MD
pourrait être nécessaire pour les
MD
possèdent une semelle intégrée
MD
Garniture de transition Axiom avec panneau Vector
périmètre de gypse (AXTRVESTR)
Fil de suspension
AX15DSCSTR
à la structure
AXTBC
AXTBC
Système de
suspension
acoustique
Panneau suspendu
acoustique
vers le
MD
Fil de suspension
à la structure
Système de
suspension
acoustique
Panneau suspendu
acoustique

Publicité

loading

Sommaire des Matières pour Armstrong AXIOM AXTR7901STR

  • Page 1 Vous trouverez ci-dessus l’installation typique des composants de transition Axiom (aucune différence de niveau). Les versions pour panneaux tégulaires peuvent être utilisées avec des panneaux de plafond entiers ou coupés. Fil de suspension De la peinture de retouche Armstrong pourrait être nécessaire pour les Fil de suspension AX15DSCSTR à...
  • Page 2 pour gypse Axiom de 2, 4, 6, 8 et 10 po AXCCLT Té principal Prelude Droite : Courbée : Té principal Garniture de transition AXTR7901STR AXTR7901CUR pour gypse Axiom de 2, 4, 6, Panneau de 8 et 10 po AXTR7902STR AXTR7902CUR gypse de 5/8 po AXCCLT AXTR7904STR AXTR7904CUR...

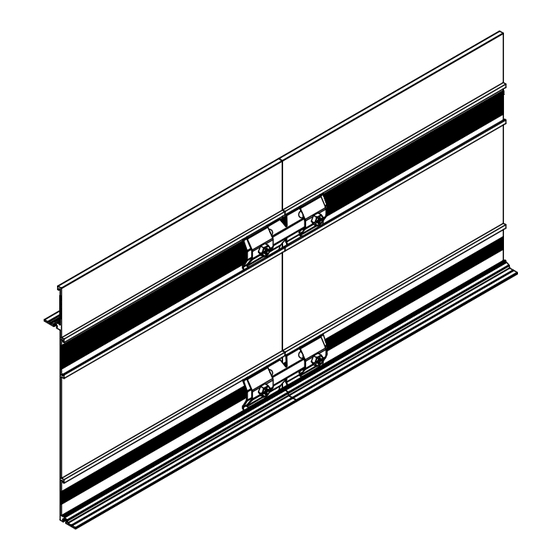

  • Page 3: Plaques D'enture

    3. ASSEMBLAGE DES COMPOSANTS 3.1 Plaques d’enture Les plaques d’enture en acier sont utilisées pour aligner et fixer les joints entre les sections de garniture de transition Axiom. Chaque joint nécessite une enture. Les plaques d’enture sont fixées aux sections de garniture à l’aide de vis installées à...
  • Page 4 Alignment Mark Les attaches de raccordement à la barre en T sont fixées aux éléments du système de suspension à l’aide des vis fournies par l’installateur. Les vis de cadrage (n° 6 x 7/16 po ou 1/2 po de long) sont typiques. Procédure typique Marque d’alignement Rest Clip on Suspension Vérifiez le bordereau de marchandises afin de vous assurer que la totalité...
  • Page 5 3/4 po 4.4.2 Les tés principaux doivent être supportés de 4 pi au centre ou un calcul doit être réalisé en fonction du poids réel du plafond. 4.4.3 Les tés croisés situés de chaque côté de la garniture de détail d’extrémité doivent être supportés par des fils situés à une distance maximale de 8 po de la garniture.
  • Page 6 P OU R OBT E NI R DES REN S EI GN EMEN TS S UP P L ÉM ENT A IR ES Pour obtenir plus d’informations ou pour communiquer avec un représentant Armstrong Plafonds, composez le 1 877 276-7876. Pour obtenir des informations techniques complètes, des dessins détaillés, de l’aide à la conception CAO, des informations d’installation et de nombreux autres services techniques, contactez le service à...
