Série 2000 – Purgeurs à flotteur inversé ouvert
En acier inoxydable avec connecteur 360°
Pressions jusqu'à 45 bar...Débits jusqu'à 590 kg/h
Description
Grâce aux connecteurs universels 360° de la série 2000, vous tirerez
profit de l'efficacité et de la longévité du système à flotteur inversé
dans n'importe quelle configuration d'installation. Avec la série 2000,
vous bénéficiez non seulement d'un principe fiable, mais aussi des
avantages propres aux pièces construites en acier inoxydable :
Enveloppe soudée, résistante aux intempéries
Purgeur léger et compact
Résistance au gel
Résistance exceptionnelle à la corrosion
Une garantie de trois ans en cas de défaut de matière ou
de fabrication.
Les purgeurs de la série 2000 vous permettent de réaliser des
économies dans ces trois domaines majeurs : énergie, installation et
remplacement. Le connecteur universel 360° permet de moderniser
vos équipements de manière simple et rapide. Également disponible
avec l'option connecteur IS-2 à filtre incorporé.
Conditions maximales d'utilisation
Pression maximale admissible (pression de calcul)
Modèles 2010, 2011 :
Modèle 2022 :
Pression maximale de service :
Modèle 2010 :
Modèle 2011 :
Modèle 2022 :
Contre-pression maximale : 99% de la pression d'entrée
Connexions
Taraudé BSPT et NPT
À souder SW
À brides DIN ou ANSI (soudées)
Matériaux
Corps :
Bride folle :
Pièces internes :
Soupape et siège :
Connecteur standard :
Connecteur IS-2 avec
Filtre intégré :
Spécifications
Purgeur à flotteur inversé ouvert, type ... en acier inoxydable,
résistant au gel, avec connecteur universel 360° et avec évacuation
continue de l'air à la température de la vapeur, équipement mobile
en acier inoxydable, et orifice d'évacuation au sommet du purgeur.
Contre-pression maximale admissible = 99% de la pression d'entrée.
Tableau ST-114-1. Série 2000 – Purgeurs avec connecteur
standard
Modèle
Diamètre de raccordement
« A » Diamètre extérieur du
corps
« B » Hauteur**
« C » Encombrement
(modèle taraudé et à souder)
« CC » Encombrement (bride
PN40*)
« D » Entraxe de raccordement
« E » Axe d'entrée à extérieur
(standard)***
« F » Axe d'entrée à boulon
Masse en kg (modèle taraudé et
à souder)
Masse en kg (modèle à brides
PN40*)
* Brides standard en acier au carbone ; brides en acier inoxydable en option. Autres dimensions de brides, caractéris-
tiques et cotes entre faces disponibles sur demande. ** Pour le connecteur IS-2 , ajoutez 15 mm aux cotes « B » et « D » si un raccordement de sonde est requis. Dimensions en mm. *** Le montage du purgeur en position verticale sur
brides requiert la version « Export – Col long ». Tous les modèles sont conformes à l'Article 4.3 de la Directive 2014/68/UE.
Toutes les dimensions et tous les poids indiqués sont approximatifs. Pour les dimensions exactes, reportez-vous au plan certifié.
Armstrong International SA • Belgique • Tél: +32 (0)4 240 90 90 • Fax: +32 (0)4 240 40 33 • info@armstronginternational.eu
Armstrong Service France S.A.S • France • Tél: +33 (0)2 35 53 68 35 • Fax: +32 (0)2 35 53 68 36 • info.fr@armstronginternational.eu
ST-114
:
28 bar à 427°C
45 bar à 315°C
14 bar
28 bar
45 bar à 316°C
43 bar à 371°C
41,6 bar à 427°C
ASTM-A 240 Grade 304L
Acier traité au zinc
Acier inoxydable type 304
Acier inoxydable - 17-4PH (< 35 bar)
Titane (> 35 bar)
Acier inoxydable type 304
ASTM A351 Gr.CF8
Tamis 20x20 en acier inox. 304
2010
2011
2022
15 – 20 – 25
68
68
98
152
176
221
60
60
60
150 – 150 – 160
117
142
187
116
116
146
25
25
25
1,9
2,0
3,0
3,6 – 4,2
3,7 – 4,3 –
4,7 – 5,3
– 4,7
4,8
– 5,7
Dessin et matériaux peuvent faire l'objet de modifications sans préavis.
www.armstronginternational.eu
Comment commander ?
Fournissez les indications suivantes :
Numéro de modèle
Diamètre et type de raccordement
Type de connecteur 360° (avec ou sans filtre)
Pression maximale de vapeur ou diamètre de l'orifice
Options souhaitées
Options

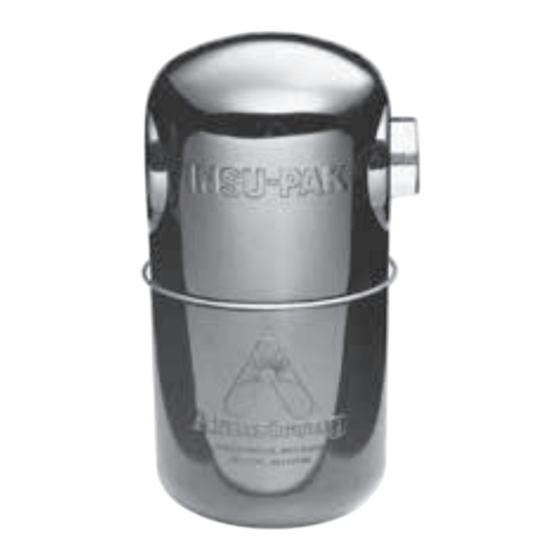

Insu Pak™ d'isolation pour modèles 2010 / 2011.
« Pop drain » en acier inoxydable pour les modèles 2011 /
2022.
Bride folle en acier inoxydable
Raccordement pour sonde de test pour les modèles 2011
et 2022.
Connecteur standard
Connecteur IS-2 avec filtre intégré
Grâce aux purgeurs à flotteur inversé ouvert avec con
necteur 360° de la série 2000N, les problèmes liés à
l'oxydation du cuivre peuvent être éliminés.
Prévoyez un dégagement de 635 mm
pour le montage et le démontage des
boulons.
Prévoyez un dégagement de 635 mm
F
E
pour le montage et le démontage du
purgeur.
CC
C
B
D
A
Modèle 2011 avec connecteur standard
E
F
D
Modèles 2010 - 2022 avec connecteur IS-2
Tableau ST-114-1. Série 2000 – Purgeurs avec connecteur IS-2 à
filtre intégré
Modèle
Diamètre de raccordement
« C » Encombrement
(modèle taraudé et à souder)
« CC » Encombrement (bride
PN40*)
« D » Entraxe de raccorde-
ment**
« E » Extérieur à boulon
« F » Axe d'entrée à extérieur
Masse en kg (modèle taraudé
et à souder)
Masse en kg (modèle à brides
PN40*)
Peut varier en fonction du type de brides.
CC
C
50 mm
pour le retrait
A
2010
2011
2022
15 – 20 25 15 – 20 25 15 – 20 25
89
102
89
102
89
150
160
150
160
150
127
127
152
152
197
140
144
140
144
170
117
122
117
122
148
2,2
2,4
2,3
2,5
3
3,9 –
4,0 –
4,7 –
5,1
5,2
4,5
4,6
5,3
102
160
197
175
152
3
5,7
