Armstrong TVS-4000 Mode D'emploi

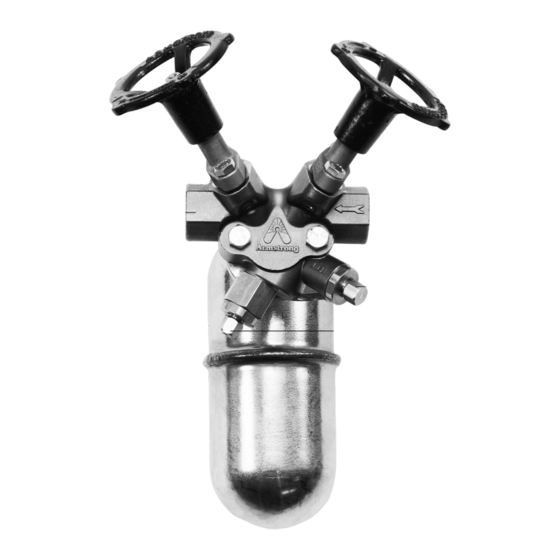

TVS-4000 – Poste de purge en acier inoxydable
Souplesse de raccordement
(options SW, NPT, BSPT)
Efficacité du principe à flotteur inversé
ouvert dans un corps en acier inoxydable
scellé inviolable.
Garantie de 3 ans
Description
Principe identique. Différents corps avec deux vannes
d'isolement à piston, robinet de test et filtre intégré en acier
inoxydable avec robinet de purge. La nouveauté : tous les
avantages d'une vanne à piston logée dans le même corps
compact. Conditions maximales d'utilisation
Conditions maximales d'utilisation
Pression maximale admissible :
45 bar à 315°C
Matériaux – Connecteur TVS 4000
Connecteur : ASTM A351 Gr.
Tamis de filtrage CF8M : acier inoxydable
Vanne de test : acier inoxydable
Robinet purgeur : acier inoxydable
Composants des vannes d'isolement
Toutes les parties en
contact avec l'eau : acier inoxydable
Bagues d'étanchéité : Graphite et acier inoxydable
Volant : Fonte ductile
Masse
2.9 kg
Table ST-112-1. Comment commander ?
Modèle Connexion
TVS-4000 1/2"
3/4"
* Consultez l'usine
Vannes d'isolement d'entrée et de
sortie à piston intégré
Connecteur Armstrong adaptable
aux purgeurs vapeur à flotteur inversé,
à disque, thermostatiques, thermostatiques
à vapeur, bimétalliques, et à flotteur
fermé et évent thermostatique.
Les purgeurs vapeur à 2 boulons de tout
autre fabricant peuvent être également
appliqués au connecteur
TVS-4000 d'Armstrong.
Poste de purge compact
Type de raccordement entrée/sortie
NPT
SW
BSPT
Taraudé*
• Coûts réduits. Le modèle TVS réduit vos frais par : la
réduction des points de fuite potentiels, réduction des
temps d'installation et d'entretien.
• Une série de fonctionnalités complète. Le poste de
purge TVS est équipé de robinets de test et de purge du
filtre. Monté avec des purgeurs modèles 2011 et 2022, il
permet également l'utilisation du « pop drain » et des
systèmes TrapAlert™ et SteamEye™ (appareils de
surveillance et de test à distance).
• Réduction du temps d'étude. Interchangeabilité grâce
à des dimensions encombrement exactes.
• Garantie de 3 ans. Le TVS-4000 est garanti pendant 3
ans lorsqu'il est utilisé avec un purgeur Armstrong FIO
en acier inoxydable.
• Il est réparable en ligne avec un maximum de
sécurité. Le TVS permet l'isolement au point de service
grâce à la dépressurisation en amont/aval.
• Polyvalent. Le connecteur rend le TVS adaptable aux
purgeurs à connecteur universel de n'importe quel
fabricant, ainsi qu'à la configuration de la tuyauterie.
• Test de purge simplifié. Le TVS accroît les possibilités
d'essai et offre une méthode de blocage et de vidange
des purgeurs.
Direction du débit
R = de droite à gauche
L = de gauche à droite
Robinet de test pour vérifier
le fonctionnement
Robinet purgeur du filtre
Type de purgeur
Flotteur inversé ouvert à disque
Thermostatique à capsule
Bimétallique
Flotteur et thermostatique
