Ura CMSI Mode D'emploi page 67

Raccorder les DAS 24, 48 et 56 V
Consulter les généralités
Il est nécessaire d'équiper d'un contrôle de position tous les DAS d'un même type s'il existe au moins un
contrôle de position pour l'un de ces DAS dans la même fonction de mise en sécurité.
Raccorder l'élément de câblage intermédiaire ou de fin de ligne de préférence à l'intérieur du DAS ou,
à défaut, à moins de 3 m du DAS.
Les ligne(s) de télécommande et ligne(s) de contrôle peuvent emprunter le même câble si la distance est
inférieure ou égale à 3 m.
---> Lignes de télécommande
Ces lignes relient un matériel déporté BDZ 1L réf. 329 034 ou une BDZ 4L réf. 329 035 à un ou plusieurs
DAS (5 surveillés au maximum par ligne).Positionner correctement les cavaliers de paramétrage
de la BDZ en fonction de la charge : 0,5 A : en position haute : sur «IA» ou 1A : en position basse : sur «IB».
Câbles :
---> Lignes de contrôle
Ces lignes relient un matériel déporté BDZ 1L réf. 329 034 ou une BDZ 4L réf. 329 035 à un ou plusieurs
DAS (5 surveillés au maximum par ligne).
Câbles :

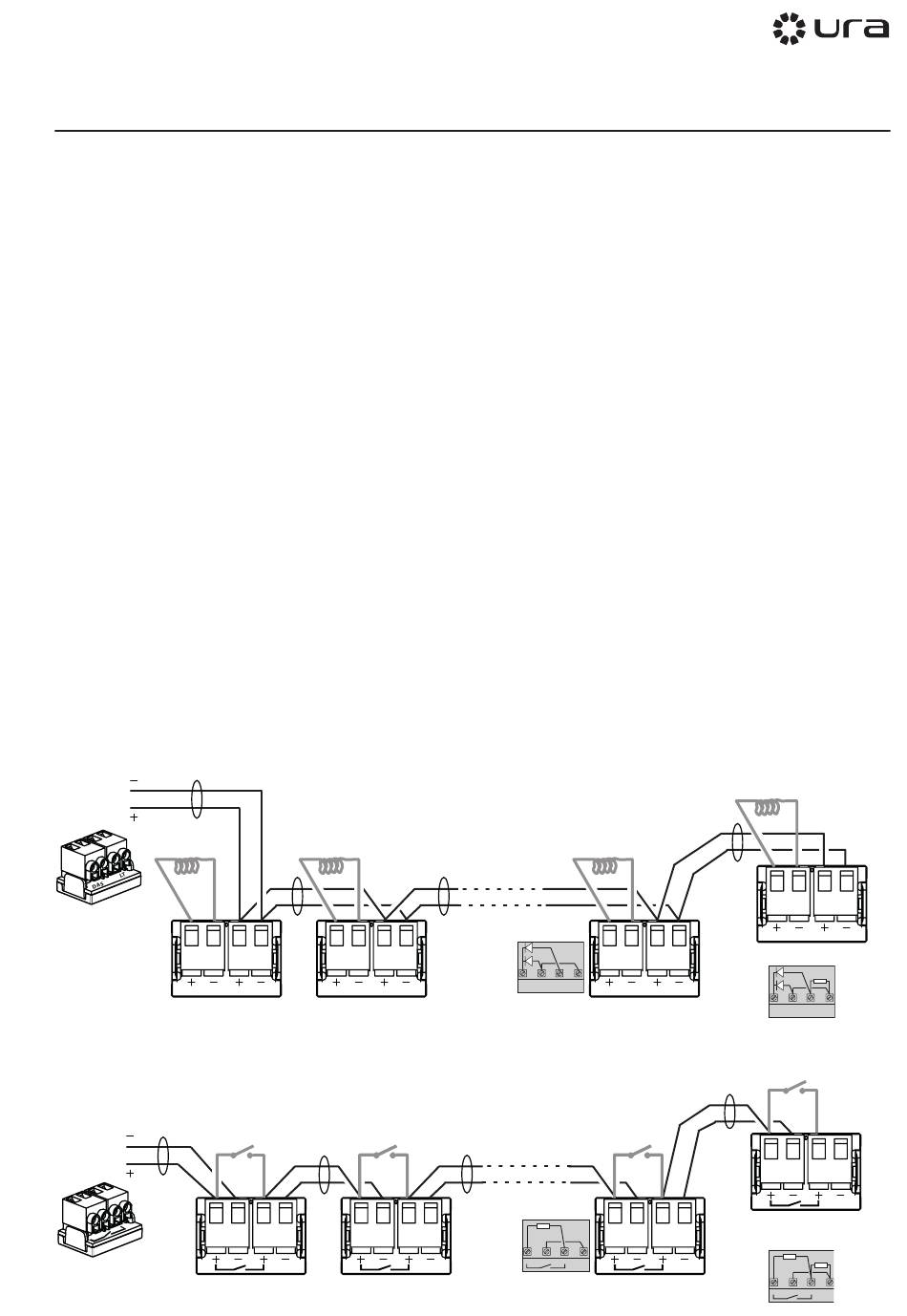

Câbler des lignes de télécommande surveillées (éléments de câblage intermédiaire et de fin de ligne)
Elément de câblage intermédiaire pour ligne de télécommande «ECI LT» : vert, réf. : 329 038
Elément de fin de ligne pour ligne de télécommande «EFL LT» : rouge, réf. : 329 040
sortie LT
DAS LT
Bobine DAS
DAS
ECI LT n°1 (vert)
Câbler des lignes de télécommande surveillées (éléments de câblage intermédiaire et de fin de ligne)
Elément de câblage intermédiaire pour contrôle de position «ECI CP» : noir, réf. : 329 039
Elément de fin de ligne pour contrôle de position «EFL CP» : blanc, réf. : 329 041
contact DAS
DC ou FC
entrée
DC ou FC
DAS
ECI CP n°1 (noir)
- Section minimale 2 x 1,5 mm
- Lignes de commande par émission de courant : câbles de catégorie CR1 au sens de la
NF C 32-070), ou câbles de catégorie C2 placés en cheminements techniques protégés.
Possibilité : catégorie C2 dans la zone de sécurité correspondant aux DAS qu'ils
desservent.
- Lignes de commande par rupture de courant : au minimum câbles de catégorie C2 au
sens de la NF C 32-070)
- Section minimale 8/10
- Câbles de catégorie CR1 au sens de la NF C 32-070), ou câbles de catégorie C2 placés en
cheminements techniques protégés. Possibilité : catégorie C2 dans la zone de sécurité
correspondant aux DAS qu'ils desservent.
Bobine DAS
LT DAS LT
ECI LT n°2 (vert)
contact DAS
DC ou FC
LT
ECI CP n°2 (noir)
rigide
2
e
Bobine DAS
- -
+ +
DAS LT
ECI LT (vert)
59 Ω 0,5%
-
+ +
ECI CP (noir)
67
DAS LT
ECI LT n°4 (vert)
contact DAS
DC ou FC
-
ECI CP n°4 (noir)
Bobine DAS
DAS LT
EFL LT (rouge)
5,6 kΩ 5%
- -
+
+
DAS LT
EFL LT (rouge)
contact DAS
DC ou FC
EFL CP (blanc)
59 Ω 0,5%
348 Ω 0,5%
-
-
+
+
EFL CP (blanc)
