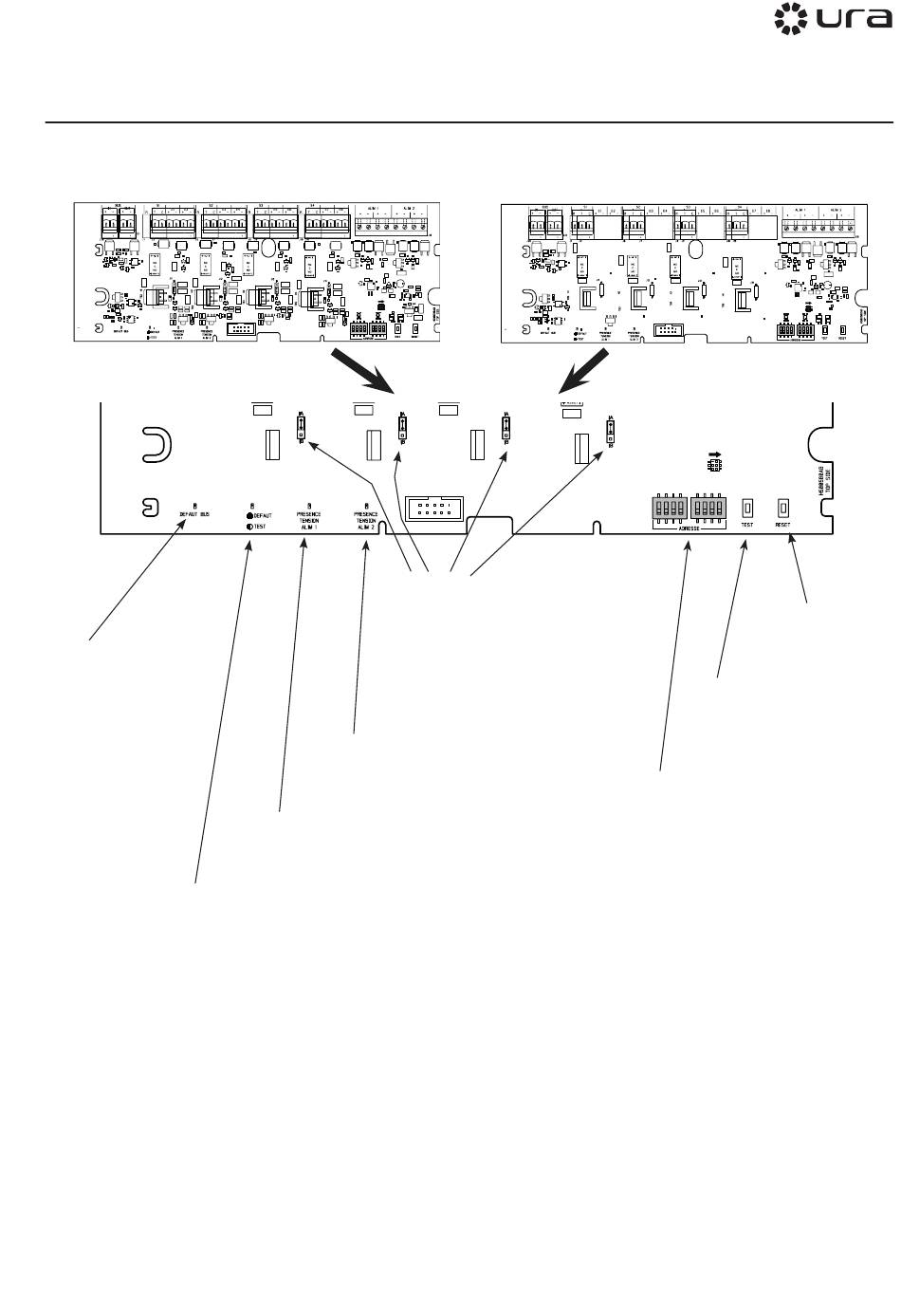

Visualiser la carte électronique
BDZ 1L / 4L / 4L Plexo
LED jaune DEFAUT BUS
Indique la présence
d'un court-circuit
sur le bus
LED jaune
Allumée indique un DEFAUT de communication avec le
CMSI suite à un reset ( s'éteint quelques secondes après
le reset de la BDZ si la communication avec le CMSI est
correcte).
Clignotante indique un test adresse en cours sur la BDZ.
Cavaliers de paramétrage du
courant maximum de la ligne de
télécommande (LT)
- 0,5 A : en position haute : sur "IA"
- 1A : en position basse : sur "IB"
LED verte PRESENCE TENSION ALIM 2
Indique la présence de la tension 2
de l'alimentation de la BDZ
LED verte PRESENCE TENSION ALIM 1
Indique la présence de la tension 1
de l'alimentation de la BDZ
BDZ 4R
41
BP RESET
Permet de
resetter la BDZ
BP TEST
Permet de lancer un test
de l'adresse de la BDZ
Switches d'adressage de la BDZ
