Consulter le descriptif du CMSI adressable
- Matériel central

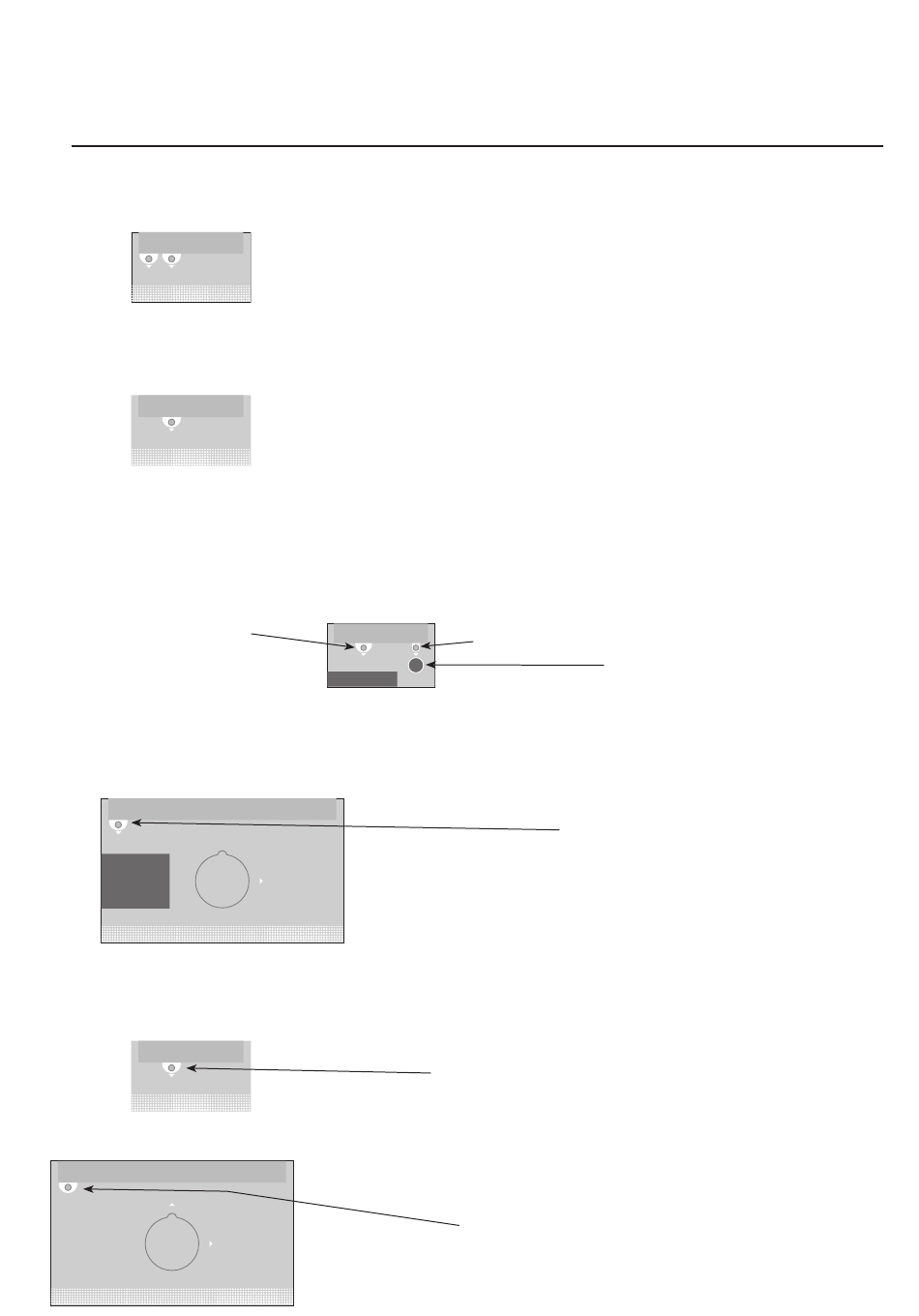

Consulter le descriptif des facettes
Facettes utilisées pour les fonctions de type DAS communs
Facette DAS communs FC
DEFAUT
SECURITE
Facette DCT communs défaut
DEFAUT
Facettes utilisées pour la fonction de type arrêt pompier local
Facette arrêt pompier
Voyant jaune DEFAUT
S'allume quand une entrée ou une sortie
affectée à la fonction est en défaut.
Facette clé arrêt pompier
DEFAUT
DEFAUT
ARRET
POMPIER
Facettes utilisées dans le cadre d'une commande «Arrêt pompier» déportée
Facette défaut
DEFAUT
Facettes utilisées pour la fonction de type accès niveau 2 ou accès niveau 3
Facette clé accès niveau 2
NIVEAU 1
NIVEAU 2
(suite)
(suite)
Taille : 1 emplacement sur bloc 8 fonctions
Facette utilisée dans les fonctions de compartimentage ou désenfumage de type
DAS communs sans entrée de contrôle de position DC. L'activation de cette
fonction est automatique suite à l'activation de l'une des fonctions de la mise en
sécurité liées. Signification et fonctionnement des BP et voyants identiques à ceux
de la facette DAS CP.
Référez-vous aux informations du début de paragraphe.
Taille : 1 emplacement sur bloc 8 fonctions
Facette utilisée dans les fonctions de compartimentage ou désenfumage de type
DAS communs avec au moins une entrée / ou sortie surveillée affectée à la fonction.
L'activation de cette fonction est automatique suite à l'activation de l'une des
fonctions de la mise en sécurité liées. Signification et fonctionnement des BP et
voyants identiques à ceux de la facette DAS CP.
Référez-vous aux informations du début de paragraphe.
Taille : 1 emplacement sur bloc 8 fonctions
Facette utilisée dans les fonctions arrêt pompier sans entrée de contrôle
de position DC ni FC mais avec au moins une entrée ou une sortie surveillée.
DEFAUT
ARRET POMPIER
CDE
MANUELLE
Taille : 1 emplacement sur bloc clé
Facette utilisée dans les fonctions arrêt pompier utilisant une clé (2 positions
stables), sans entrée de contrôle de position DC ni FC mais avec au moins
une entrée ou une sortie surveillée.
S'allume quand une entrée ou une sortie affectée à la fonction est en défaut.
ARRET MOTEUR
Taille : 1 emplacement sur bloc 8 fonctions
Facette utilisée dans les fonctions arrêt pompier avec au moins une entrée ou une
sortie surveillée. Signale un défaut survenu sur une entrée ou une sortie de
la fonction concernée.
S'allume quand une entrée ou une sortie affectée à la fonction est en défaut.
Taille : 1 emplacement sur bloc clé
Facette utilisée dans les fonctions de passage au niveau 2 du CMSI utilisant une clé
(2 positions stables). Le niveau 2 reste actif tant que la clé est en position NIVEAU 2.
S'allume quand la commande de la clé est active
(suite)
Voyant rouge ACTIVATION
S'allume quand la fonction est active (manuellement ou automatiquement).
BP COMMANDE MANUELLE
Au niveau 2, active ou désactive manuellement la fonction.
Voyant jaune DEFAUT
Voyant jaune DEFAUT
Voyant jaune
12
