Réaliser l'installation du CMSI adressable
- Matériel central
Ajouter une rangée
Fixer et raccorder la carte tête de plastron
Adresser la carte tête de plastron
Réalisez les raccordements hors tension
(suite)
(suite)

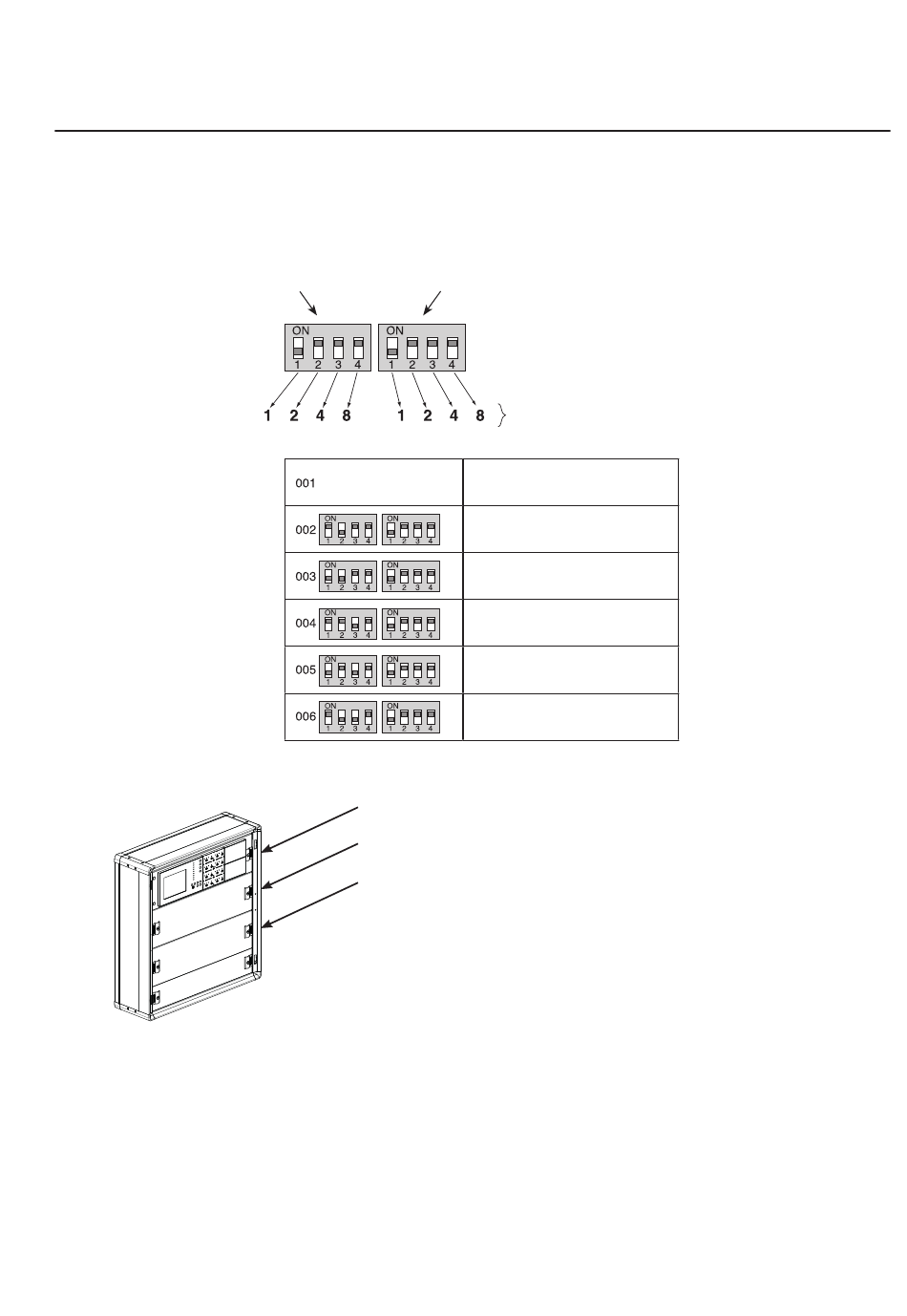

Adresse de la carte
Numéro de Baie, à positionner sur 1
Adresse par défaut
Rangée 1
Rangée 2
Rangée 3
Veillez à respecter la correspondance n° d'adresse - n° de rangée.
(suite)
Pour chacun des switches :
L'addition des chiffres des commutateurs positionnés
sur OFF doit correspondre à l'adresse souhaitée.
Rangée 1 - Carte IHM générale
Rangée 2 - Carte tête de plastron
Rangée 3 - Carte tête de plastron
Rangée 4 - Carte tête de plastron
Rangée 5 - Carte tête de plastron
Rangée 6 - Carte tête de plastron
18
