Fixer un plastron à équiper
Exemple de fixation d'un plastron à équiper : rangée 2

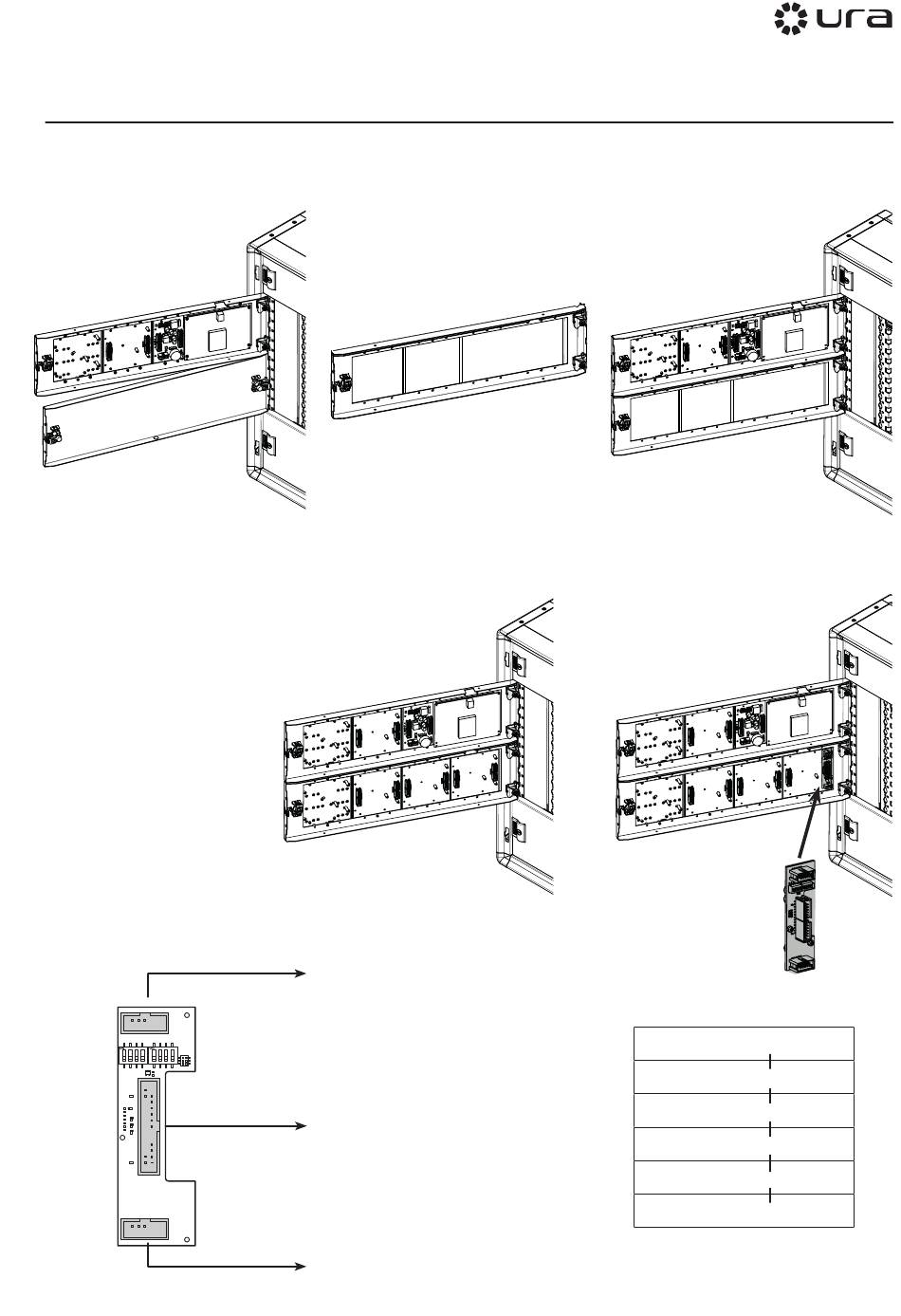

Fixer et raccorder la carte tête de plastron
Fixer la carte tête de plastron
1- Positionner une carte tête de plastron
sur le «bloc 1» du plastron à équiper
(référez-vous au chapitre «Ajout d'un bloc»)
et déjà installé
2- Fixer la carte avec les 3 vis fournies.
Raccorder la carte tête de plastron
Réalisez les raccordements hors secteur
Remplacer le plastron plein par un plastron
à équiper réf. 329 046 :
Bloc 2
Bloc 3
Bloc 4
Bloc 1
Liaison vers la carte tête
de plastron de la rangée
supérieure ou vers la carte
IHM générale si rangée 2
Raccordement au bloc 1
de la rangée
Liaison vers la carte tête
de plastron de la rangée
inférieure
17
Raccordement au "bloc 1"
de la rangée
Rangée 1 - Carte IHM générale
Rangée 2 - Carte tête de plastron
Rangée 3 - Carte tête de plastron
Rangée 4 - Carte tête de plastron
Rangée 5 - Carte tête de plastron
Rangée 6 - Carte tête de plastron
