Introduction
Nomenclature et fonctions

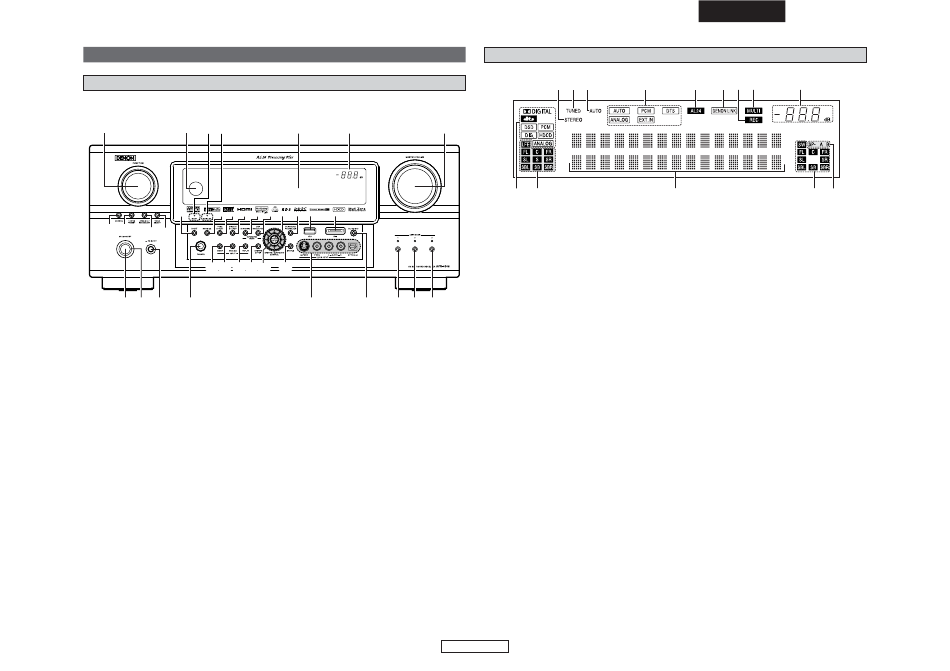

Panneau avant
Pour les détails sur les fonctions de ces pièces, se reporter aux pages données entre parenthèses ( ).
!6
!5 !4
!3
@1
#7 #7
#7 #7 # 6 #6 # 5 #5 # 4 #4 #3 #3 #2 #2 #1 #1 # 0 #0
@2
@3 @ 4 @ 5 @6
!7
!8
!9
@0
#6 # 5 #4 # 3
#2
q w e
r
q
Touche d'alimentation
ON/STANDBY·······································(10)
w
Témoin principal ··································(10)
e
Interrupteur principal ····················(10, 64)
r
Prise de casque d'écoute (PHONES)····(26)
t
Bornes V.AUX INPUT···························(17)
y
Prise SETUP MIC··································(10)
u
Touche USER MODE 1·························(36)
i
Touche USER MODE 2·························(36)
o
Touche USER MODE 3·························(36)
!0
Molette de contrôle MASTER VOLUME···(25)
!1
Témoin de volume principal ···············(25)
!2
Affichage
!3
Témoin MultEQ XT ······························(28)
!4
Témoin NIGHT······································(31)
!5
Capteur de télécommande ···················(3)
!6
Molette FUNCTION······························(25)
!7
Touche SOURCE···································(25)
!8
Touche TUNING PRESET·····················(40)
!2
!1
!0
@7 @8 @ 9
#0 #0
#0
#1
t
y
u i o
!9
Touche ZONE2/3 REC SELECT ·····(62, 64)
@0
Touche VIDEO SELECT ························(26)
@1
Touche NIGHT ······································(31)
@2
Touche ROOM EQ ································(28)
@3
Touche PURE DIRECT ··························(30)
@4
Touche DIRECT/STEREO ·····················(30)
@5
Touche STANDARD······························(25)
@6
Touche DSP SIMULATION···················(37)
@7
Touche CH SELECT/ENTER·················(39)
@8
Touche SURROUND PARAMETER······(31)
@9
USB branché·········································(50)
#0
iPod branché·········································(44)
#1
Touche STATUS····································(27)
#2
Touche CURSOR ··································(11)
#3
Touche SYSTEM SETUP······················(11)
#4
Touche EXT. IN ·····································(26)
#5
Touche ANALOG ··································(28)
#6
Touche INPUT MODE···························(26)
FRANCAIS
Affichage
!4
!3
!2
!1
q w
q
Témoin de signal en entrée
Le témoin correspondant au signal en entrée
sera allumé.
w
Témoin de voies en entrée
Les voies comprises dans la source en
entrée s'allumeront.
S'allume lorsque le signal numérique est entré.
e
Affichage des informations principales
sur le système
Cette portion de l'affichage permet d'afficher
les informations concernant le mode surround,
le nom d'une fonction en particulier ou une
valeur, etc.
r
Témoin de voies en sortie
Les canaux émis par cet appareil en sortie
s'allumeront.
t
Témoin d'enceintes
Ce témoin correspond aux réglages des
enceintes surround dans chacun des modes
surround disponibles.
y
Témoin de volume principal
Ce témoin affiche le niveau sonore.
Le numéro d'élément de configuration est
affiché au niveau du menu de configuration
du système.
u
Témoin MULTI (zone)
Le mode ZONE2 est sélectionné en ZONE2/
REC SELECT.
4
FRANCAIS
Introduction
!0
o
i
u
y
e
r t
i
Témoin de source en sortie
d'enregistrement
Le mode REC OUT est sélectionné en mode
ZONE2/REC SELECT.
o
Témoin DENON LINK
Ce témoin s'allume en cours de lecture par
connexion DENON LINK.
!0
Témoin AL24
Le témoin AL24 s'allume lorsqu'un des
modes PURE DIRECT, DIRECT, STEREO,
MULTI CH PURE DIRECT, MULTI CH DIRECT,
MULTI CH IN est sélectionné pour traiter les
signaux PCM en entrée.
!1
Témoin de mode en entrée
Ce témoin s'allume en fonction du réglage
du mode en entrée.
!2
Témoin AUTO
Ce témoin s'allume lorsque la sélection des
stations de radio se fait en mode de
syntonisation automatique.
!3
Témoin TUNED
Ce témoin s'allume lorsqu'une émission en
FM/AM est captée.
!4
Témoin STEREO
Ce témoin s'allume lorsqu'une émission en
FM Stéréo est captée.
