Ref.T5220-F
Veuillez lire entièrement ce manuel d'instructions avant d'assembler le kit.
Le contenu peut être sujet à modification sans notification.
MANUEL D'INSTRUCTIONS
GARANTIE
Ce kit est garanti sans défaut de matière ou de fabrication à la date de l'achat. Cette garantie ne couvre pas les
dommages d'usage ni les modifications. La garantie couvre exclusivement le produit lui-même et est limité à la valeur
d'origine du kit. Elle ne concerne pas les éléments endommagés par l'usage ou à la suite de modifications. Le fait
pour l'utilisateur d'assembler les éléments de ce kit implique l'acceptation de la responsabilité de tous dommages
pouvant être causés par le produit tel qu'il aura été achevé. Dans le cas où l'acheteur n'accepterait pas cette
responsabilité, il peut rapporter le produit neuf et inutilisé à son détaillant pour en obtenir le remboursement.
Publicité
Table des Matières
Manuels Connexes pour THUNDER TIGER NEPTUNE SB-1
Sommaire des Matières pour THUNDER TIGER NEPTUNE SB-1
- Page 1 Ref.T5220-F Veuillez lire entièrement ce manuel d'instructions avant d'assembler le kit. Le contenu peut être sujet à modification sans notification. MANUEL D'INSTRUCTIONS GARANTIE Ce kit est garanti sans défaut de matière ou de fabrication à la date de l’achat. Cette garantie ne couvre pas les dommages d’usage ni les modifications.
-
Page 2: Table Des Matières

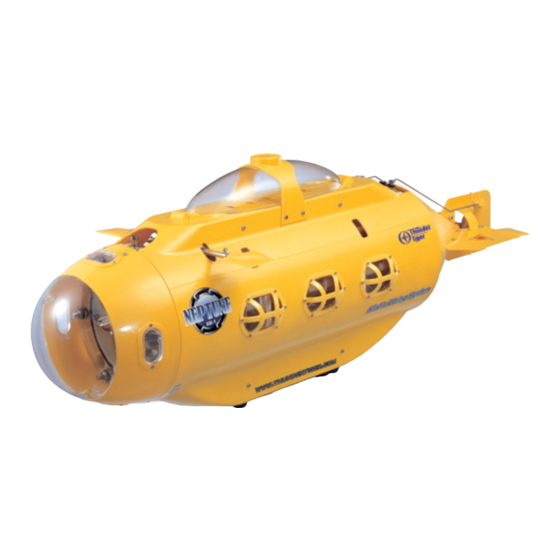

INSTRUCTIONS Félicitations pour l'achat de votre sous-marin Thunder Tiger NEPTUNE SB-1. Le sous-marin NEPTUNE SB-1 est le 1 er modèle réduit submersible réalisé par Thunder Tiger. Il est équipé d'un équipement de technologie de pointe intégré dans un tube hermétique habillé d'une coque jaune brillant. Le NEPTUNE SB-1 va vous permettre de découvrir un monde caché, le monde sous-marin. -
Page 3: Equipement Et Outils Necessaires
CHARGE DE LA Une batterie au plomb 12 volts est inclus dans le kit. Celle-ci permet d'alimenter en énergie l'équipement électronique et la propulsion du NEPTUNE SB-1. Pour la charger, un chargeur lent BATTERIE est inclus également dans le kit. Veuillez respecter la procédure de charge de la batterie. NE LAISSEZ PAS sans surveillance le chargeur en fonctionnement. -
Page 4: Etapes De Montage
ETAPES DE MONTAGE La majorité des pièces détachées de la version kit sont organisées et contenues dans différents sachets et boîtes. Les sachets correspondent à des étapes d'assemblage. Toutes la partie électronique est contenue dans les boîtes 1 à 4 et les pièces détachées sont dans les sachets A à... -
Page 5: Assemblage Du Bouchon Hermetique Avant
ASSEMBLAGE DU BOUCHON HERMETIQUE AVANT Support d'in- Borne de charge SAC A SAC B terrupteur, (Rouge), qté 2 qté 2 Borne de charge Attache de (Noire), qté 2 tringlerie, Support de qté 2 Palonnier, fusible, qté 1 Cloison interne B, qté... -
Page 6: Unite De Repartition D'energie
BOULONS INFERIEURS ETANCHES FIXATION DES BOULONS & DES CONES EN CAOUTCHOUC M3x6mm M3x8mm Vis six pans Vis à métaux Vis à tête hexagonale Ecrou M3x6mm M3x8mm M6x38mm nylstop M3 UNITE DE REPARTITION D'ENERGIE FUSIBLE BORNES DE CHARGE Remarque : Les écrous et les rondelles sont déjà installés sur les bornes. Retirez-les avant l'assemblage. -
Page 7: Assemblage Complet Du Bouchon Hermetique Avant
CIRCUIT DE ASSEMBLAGE DES PAROIS ASSEMBLAGE REPARTITION DE DE L'ENSEMBLE L'ALIMENTATION Vis à tête hexagonale Ecrou Rondelle Vis auto taraudeuse BOITE M4x60mm M3x10mm ASSEMBLAGE COMPLET DU BOUCHON HERMETIQUE AVANT INSTALLATION DE LA TRING- INTALLATION DE L'ENSEMBLE DE LERIE DES INTERRUPTEURS REPARTITION DE L'ALIMENTATION Vis à... -
Page 8: Assemblage Du Bouchon Hermetique Arriere
ASSEMBLAGE DU BOUCHON HERMETIQUE ARRIERE Attache de SAC D SAC C Cloison Attache de tringlerie, interne B, tringlerie, qté 5 qté 1 qté 2 Ecrou M16, Bouchon arrière, Cloison Palonnier, qté 1 qté 1 interne A, qté 2 qté 1 Cône Admission caoutchouc,... -
Page 9: Platine Servos
PALONNIERS FIXATION DES BOULONS ET DES CONES EN CAOUTCHOUC Vis à métaux six pans Ecrou Vis à tête hexagonale M3x6mm nylstop M3 M6x38mm PLATINE SERVOS ASSEMBLAGE DES PAROIS SERVOS PALONNIERS DE SERVOS BOITE Vis auto taraudeuse Vis auto taraudeuse Vis à tête hexagonale Ecrou Ecrou Rondelle... -
Page 10: Assemblage Complet Du Bouchon Hermetique Arriere
ASSEMBLAGE COMPLET DU BOUCHON HERMETIQUE ARRIERE Vis auto taraudeuse Vis à métaux six pans M3x16mm M3x4mm ASSEMBLAGE DU CHASSIS EXTERNE SAC E Attache de tringlerie, qté 1 Tube aluminium Structure de renfort 43,5mm, qté 2 externe, qté 2 Support de barre de Tube aluminium 150mm, qté... -
Page 11: Plaque Inferieur
PLAQUE INFERIEURE INTALLATION DU SUPPORT TRINGLERIE Tube aluminium 43,5mm (2) Vis auto taraudeuse Rondelle Rondelle Ecrou Vis à métaux six M2,6x8mm avec rondelle pans M3x4mm ASSEMBLAGE DU CHASSIS INTERNE 5ème cloison SAC F 1ère cloison interne, qté 1 Entretoise, interne, qté 1 qté... - Page 12 CLOISON INTERNE ET RECEPTEUR Vis à métaux BOITE M3x8mm CLOISON INTERNE ET POMPE CLOISON INTERNE CYLINDRES DE LA SUPPORT MOTEUR ET POMPE POMPE Vis à métaux Ecrou Vis à métaux Vis à métaux BOITE M3x10mm nylstop M3 M3x8mm M3x10mm...
-
Page 13: Ere Cloison Interne Et Variateur De Vitesse Electronique
CLOISON INTERNE ET VARIATEUR DE VITESSE ELECTRONIQUE Vis à métaux BOITE M3x8mm ASSEMBLAGE COMPLET DU CHASSIS INTERNE ASSEMBLAGE DES 1 & 2 ASSEMBLAGE DES 3 & 4 CLOISONS INTERNES CLOISONS INTERNES L30mm(6) L30mm(4) L210mm Entretoise(4) L30mm(3) L355mm(2) L240mm L60mm(2) Ecrou Rondelle... - Page 14 ASSEMBLAGE DE LA 6 ASSEMBLAGE DE LA 5 CLOISON INTERNE CLOISON INTERNE Rondelle L30mm(3) Ecrou M4(4) Ecrou Entretoise Entretoise Rondelle L60mm L60mm(2) L30mm(4) Ecrou Rondelle Ecrou Rondelle BALLAST & SONDE DE PRESSION Sonde de pression Pompe Ballast Tube d'Entrée/Sortie d'eau (Bouchon arrière) Raccord Raccord 3 branches...
- Page 15 INTALLATION DU CABLAGE DES SERVOS ET DE LA BATTERIE Prise du circuit de répartition de l'alimentation Prise de la batterie au plomb BRANCHEMENT DES CABLES AU RECEPTEUR En fonction des différents système radio (Futaba, JR, etc.), les câbles devront être branchés correctement au récepteur.
-
Page 16: Paroi Hermetique
ASSEMBLAGE DU SYSTEME DE PROPULSION AVEC LA PAROI HERMETIQUE ARRIERE SAC G Arbre de propulsion, qté 1 Paroi hermétique Support arrière, qté 1 moteur, qté1 BOITE 4 Noix de Noix de cardan cardan moteur (3,17mm), (4mm), qté1 qté 1 Moteur de Cardan, Joint caoutchouc propulsion, qté... -
Page 17: Assemblage De La Structure Complete De La Coque
ASSEMBLAGE DE LA STRUCTURE COMPLETE DE LA COQUE Paroi Tube alu Tube alu SAC H SAC M BOITE 2 hermétiqu 94mm, 101mm, e avant, qté 4 qté 2 qté 1 Tube alu Bague Tige 220mm, Tube 40mm, Lest A, Lest B, Lest C, d'arrêt, qté... -
Page 18: Unite De Propulsion Et Bouchons Hermetiques
UNITE DE PROPULSION ET BOUCHONS HERMETIQUES Arrière Avant Remarque : Les joints étanches doivent être fixés en premier sur les bouchons hermétiques. Ecrou Rondelle Vis à métaux Collier Joint caout- M3x4mm chouc 120mm rilsan ASSEMBLAGE DES PAROIS HERMETIQUES AVANT & ARRIERE Avant Arrière Remarque : Les joints étanches doivent être fixés... -
Page 19: Assemblage De La Coque Externe
ASSEMBLAGE DE LA COQUE EXTERNE Bloc de SAC J SAC I Hélice, propulsion, qté 1 qté 1 Gouverne de Support de Plaque de profondeur, qté 2 hublot support, qté 2 avant, qté 1 Support de Axe de Lamelle de Gouverne de gouvernail, gouvernail, qté... -
Page 20: Bloc De Propulsion
BLOC DE PROPULSION GOUVERNES DE PROFONDEUR SUPPORT D'ARBRE DE PROPULSION Vis à métaux Ecrou nylstop Vis à métaux Ecrou nylstop M3x12mm M3x12mm FLANCS GAUCHE ET DROIT DE LA COQUE Le dessin représente le flanc Remarque : gauche de la coque. Le montage du flanc droit est Vis à... -
Page 21: Assemblage Complet Du Model
ASSEMBLAGE COMPLET DU MODEL REDUIT HUBLOT AVANT ET BLOC DE HELICE PROPULSION Vis auto taraudeuse Vis BTR M3x10mm M3x3 BARRE DE PLONGEE GOUVERNAIL Vis à métaux Vis à métaux M3x4mm M3x6mm... - Page 22 TRINGLERIE DE BARRE DE INSTALLATION DES FLANCS LATERAUX PLONGEE ET DE GOUVERNAIL ET DE LA VERRIERE SUPERIEURE M3x12mm M3x8mm Vis à métaux Vis auto taraudeuse Vis auto taraudeuse M3x4mm M3x12mm M3x8mm SUPPORT DE VERRIERE SUPERIEURE INSTALLATION DE LA BARRE DE PLONGEE AVANT Vis auto taraudeuse Vis BTR...
-
Page 23: Configuration
CONFIGURATION Interrupteur de mise sous tension du Neptune SB-1 Barre de plongée arrière Interrupteur de mise sous tension de la caméra (lorsque celle-ci est installée) LED (à l'intérieur de la coque) Prises de charge Gouvernail Prise du câble vidéo Hélice Barre de plongée avant... -
Page 24: Controle Du Sous-Marin Avec La Radiocommande
CONTROLE DU SOUS-MARIN AVEC LA RADIOCOMMANDE Avance Recule Note : Fonctionnement de la pompe: L'eau pénètre dans le ballast pour la plongée. L'eau est évacuée du ballast pour la remontée en surface. Remontée/Plongée Tourne à droite Direction Tourne à gauche (en marche avant) Se cabre Profondeur... -
Page 25: Introduction Aux Principales Caracteristiques
La flottabilité d'un objet dépend de deux facteurs : le volume de l'objet et la densité du liquide qui l'entoure. De ce fait lorsque vous faites évoluer le Neptune SB-1 dans des eaux différentes (avec une densité inégale), vous devrez ajuster les lests pour faire en sorte que le sous-marin flotte et plonge facilement et rapidement. En principe... -
Page 26: Fonctionnement
FONCTIONNEMENT Interrupteur d'alimentation INTERRUPTEURS Deux interrupteurs sont placés sous le hublot avant. Lorsque vous regardez le sous-marin par son dessous, l'interrupteur de droite est celui qui permet de mettre sous tensions toute son électronique. L'interrupteur de gauche est destiné à mettre sous tension un système de caméra (lorsque celle-ci est installée). - Page 27 Une fois le sous-marin immergé, retirez la poignée de transport. REMARQUE : Faites attention de ne pas faire tomber la poignée de transport dans l'eau car celle-ci coulera. Commencez à faire naviguer votre Neptune SB-1. RECUPERATION Mettez en route la pompe afin de vider complètement le ballast.
- Page 28 FONCTIONNEMENT UTILISATION Toutes les commandes sont décrites ci-dessous. Les fonctions de direction et de gaz sont similaires à tout autre bateau radiocommandé. Ce sous-marin est capable d'effectuer la plongée statique et dynamique. Pour une plongée statique parfaite, laissez le moteur de propulsion au neutre et faites fonctionner la pompe pour remplir le ballast.
-
Page 29: Maintenance Et Revisions
Tous les produits THUNDER TIGER ont été attentivement contrôlés avant leur sortie d'usine. Cependant, si votre ensemble Neptune SB-1 venait à tomber en panne, veuillez contacter le service après-vente MRC, seul habilité à effectuer des interventions garanties sur le matériel THUNDER TIGER à l'adresse suivante : Model Racing Car A l'attention du Service Après Vente... -
Page 30: Sous-Marin À Plongée Statique
Sous-marin à plongée statique SPECIFICATIONS DE BASE CARACTERISTIQUES Poids 7,7kg en surface, 7,95kg immergé Longueur totale 774mm 1) Modèle réduit radiocommandé Diamètre 290mm 2) Coque intégralement en ABS Plan 200mm 3) Unité de propulsion motorisée en 12V Hauteur 285mm 4) Systèmes de plongée dynamique et statique Moteur de propulsion Moteur 12V Hélice...
