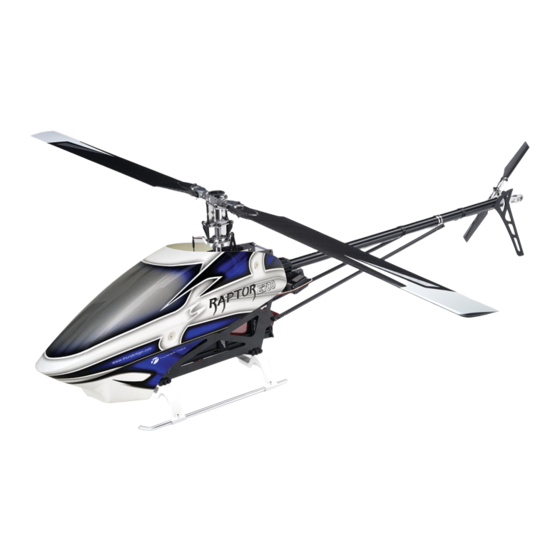

- Page 1 Réf. T4761K MANUEL D’INSTRUCTION Ce modèle radiocommandé n’est pas un jouet ! Avant de débuter l’assemblage, veuillez lire attentivement cette notice dans son intégralité. Le produit ainsi que ses caractéristiques techniques peuvent être modifés sans préavis.
-
Page 2: Table Des Matières
TABLE DES MATIERES INTRODUCTION Introduction & avertissements ............Autres éléments requis ..............Assemblage Tête de rotor principal ..............6 Tête de rotor principal & Tringleries ..........7 Support de renvoi d’anticouple ............8 Assemblage de la cellule ..............9 Transmission principale ..............12 Patin d’atterrissage ...............13 Ensembles renvois de commandes ..........14 Rotor d’anticouple ................15 Tube de queue ................17... - Page 3 2. Thunder Tiger assure que ces parties à assembler sont d’une grande qualité. Cependant, après assemblage et utilisation, les parties endommagées en raison d’usure ou de mauvaise utilisation ne seront pas remplacées.
- Page 4 CONSIGNES DE SECURITE 1. Vérifiez que la batterie de l’émetteur soit complètement chargée avant de faire voler le RAPTOR E700. 2. Vérifiez que les commandes s’effectuent correctement avant de démarrer. 3. Faites un test de portée avant tout vol. Les servos doivent correctement fonctionner à une distance de 5 mètres lorsque l’antenne de l’émetteur est repliée.
- Page 5 EQUIPEMENT NECESSAIRE RADIOCOMMANDE Récepteur HITEC Batterie de réception Interrupteur Emetteur hélico / HITEC AURORA 9 HITEC Eclipse7 / HITEC Optic 6 Servo Gyroscope ALIMENTATION Moteur Brushless Contrôleur Brushless Batterie Li-Po 12-14S x 2 Mousse OUTILLAGE NECESSAIRE Tournevis Pince à bec Pince coupante Pince à...
- Page 6 CONCEPTION DE LA NOTICE A : Indication de l’étape d’assemblage et du sachet contenant les pièces à assembler. B : Tableau avec références des pièces et quantités à utiliser. C : Chaque pièces sauf les vis est repérée par sa référence. Lors d’une commande de pièces de rechange, identifiez la et confirmez la référence dans la liste des pièces détachées à...
-
Page 7: Tête De Rotor Principal
TETE DE ROTOR PRINCIPAL Sachet A No. Désignation Qté No. Désignation Qté Plot d’embase de pied de pale 7-1 Roulement à billes 8x16x5mm Vis CHC M3x12 7-2 Butée à billes 8x16x5mm Embase de pied de pale FBL 7-3 Rondelle de calage 8x12x0,5mm Rondelle conique 3x8x1,4mm Plateau cyclique métal Vis CHC M3x6... - Page 8 TETE DE ROTOR PRINCIPAL & TRINGLERIE Sachet A No. Désignation Qté No. Désignation Qté Axe de rotor principal 12mm 15 Amortisseur externe Vis CHC M3x5 16 Amortisseur interne Plateau cyclique métal 17 Axe de pied de pale 18 Rondelle de calage 0,5mm Levier de commande flybarless Roulement à...
-
Page 9: Support De Renvoi D'anticouple
Support de renvoi d’anticouple Sachet B No. Désignation Qté No. Désignation Qté Support droit Roulement 5x11x5mm Support gauche 10 Vis HC M3x4 Coupe conique d’entrainement Entretoise 3-1 Bague 12 Support du servo d’anti-couple 3-2 Roulement 12x18x4mm 13 Vis CHC M3x22 3-3 Bague 12x13x6,85mm 14 Vis CHC M3x16 Coupe conique d’entrainement A 24 dents... -
Page 10: Assemblage De La Cellule
Assemblage de la cellule Sachet C+D No. Désignation Qté No. Désignation Qté Flanc de cellule gauche Entretoise Flanc de cellule droit Support de gyroscope Rondelle support de levier de profondeur Carter de roulement Ecrou 10 Vis HC M3x20 Base de levier de profondeur 11 Plots de fixation de la bulle 32mm Vis TF M2,5x5mm 12 Vis Torx M3x8... - Page 11 Assemblage de la cellule Sachet C+D No. Désignation Qté No. Désignation Qté Support radio Fixation Entretoise Vis Torx M3x8mm Support de platine radio Flanc de cellule inférieur gauche Plots de fixation de la bulle 34mm Flanc de cellule inférieur droit Vis HC M3x20 Support de patins d’atterrissage Carter de roulement...
- Page 12 Assemblage de la cellule Sachet D No. Désignation Qté No. Désignation Qté Guide de pignon moteur Levier de profondeur Transmission de profondeur Plots de fixation de la bulle 32mm Roulement 2,5x7x3,5mm Vis HC M3x20 Vis CHC M2,5x8 Support de platine radio Pignon moteur 13 dts Vis Torx M3x8mm Vis HC M4x4...
-
Page 13: Transmission Principale
TRANSMISSION PRINCIPALE Sachet E No. Désignation Qté No. Désignation Qté Transmission principale 1-5 Vis CHC M2,5x6mm 1-1 Couronne principale 128 dents 1-6 Roue libre 1-2 Couronne d’anticouple 111 dts Vis CHC M4x6mm 1-3 Arbre de roue libre Bague de blocage de rotor 1-4 Circlip Vis CHC M3x6mm Sécurisez toutes les vis de ce montage avec du frein-filet. -
Page 14: Patin D'atterrissage
PATIN D’ATTERRISSAGE Sachet F No. Désignation Qté No. Désignation Qté Support de patins Vis CHC M3x12 Patin Vis HC M4x5 Bouchon de patin Sécurisez toutes les vis de ce montage avec du frein-filet. Bouchon de patin Vis HC M4x5 Assemblez le coté droit Appliquez du Vis CHC M3x12 et le coté... -
Page 15: Ensembles Renvois De Commandes
ENSEMBLES RENVOIS DE COMMANDES Sachet F No. Désignation Qté No. Désignation Qté Bras de commande droit Vis CHC M32,5x6mm Bras de commande gauche Ensemble de biellette 68,57mm Roulement 8x12x3,5mm Levier de commande Bille de rotule A Vis HC M4x4mm Rondelle Sécurisez toutes les vis de ce montage avec du frein-filet. - Page 16 ROTOR ANTICOUPLE Sachet G No. Désignation Qté No. Désignation Qté Pied de pale d’anticouple Vis CHC M2x8mm Rondelle 7,5X10X0,3mm Bague 2x3x4,2mm Goupille ∅2x19 Rondelle 5X7,5X0,3mm Butée à bille 5x10x4mm Circlip #1,5 Roulement 5x10x4mm Arbre de rotor d’anticouple Moyeu de rotor d’anticouple Curseur de commande d’anticouple Vis HC M3x3mm Commande d’anticouple...
-
Page 17: Rotor D'anticouple
ROTOR D’ANTICOUPLE Sachet H No. Désignation Qté No. Désignation Qté Pied de pale d’anticouple Palonnier de pas d’anticouple Roulement épaule 5x13x4mm Roulement 4x7x2,5mm Roulement 12x18x4mm Rondelle 3x5x0,5mm Bague 16,5x18x6,83mm Bague 3x4x10mm Bague 12x13x6,85mm Vis CHC M3x14 Coupe conique de rotor d’anticouple A (24 dents) Bille de rotule B B (24 dents) Pale pale d’anticouple carbone... -
Page 18: Tube De Queue
TUBE DE QUEUE Sachet I+J No. Désignation Qté No. Désignation Qté d’anticouple Support de hauban Cardan d’anticouple Vis CHC M3x10 Roulement guide de cardan Guide de tringlerie Ecrou nylstop M2,5 Vis TC M2x8mm d’anticouple Embout de cardan Hauban de tube de queue Vis CHC M2,5x12 Embout de hauban Tube de queue... -
Page 19: Installation Des Servos
Installation des servos Sachet K No. Désignation Qté No. Désignation Qté Bille de rotule Bille de rotule A Plaquettes de fixation de servo Vis HC M3x3 Vis de servo Vis CHC M2,5x6 Plaquettes de fixation de servo Vis FHC M3x5 Fixations du servo Vis auto-taraudeuse M2,6x10 Bague de palonnier... - Page 20 Sachet Biellette & Pales de rotor principal J+KP1 No. Désignation Qté No. Désignation Qté Biellette de tringlerie d’anticouple Cousin de pale Biellette de tringlerie Vis CHC M5x35 Chape à rotule Ecrou nylstop M5 Vis CHC M5x35 Ecrou nylstop M5 La longueur de la biellette est fixe (70,95mm) et la régler est inutile.
-
Page 21: Eléments Électroniques & Support Batterie
Eléments électroniques & Support batterie Sachet L No. Désignation Qté No. Désignation Qté Support de batterie Vis tête plate 3x10 Loquet de verrouillage du support de batterie Ressort Bague 3x4x3,1mm Vis CHC M2x8 Bague 3x4x3,1mm Ecrou nylstop M5 Fixez le contrôleur et la batterie (options) avec les sangles pour éviter qu’ils ne soient éjectés lors du vol. -
Page 22: Eléments Électroniques & Bulle
Eléments électroniques & Bulle Sachet M No. Désignation Qté No. Désignation Qté Bulle fibre Passe-fil de support de bulle Gyroscope Scotch double-face Récepteur Scotch double-face Batterie Scotch double-face Vue finale Doit être acheté séparément... - Page 24 Manche de gaz / pas (Courbe de pas)
-
Page 25: Réglage Du Plateau De Cyclique Et Des Servos
Réglage du plateau cyclique & des servos Assurez-vous qu’il n’y ait aucune interférence avant de passer à l’étape suivante. Ensuite référez-vous aux illustrations ci-dessous pour vérifier le sens des servos et du plateau cyclique lorsque vous donnez un ordre avec l’émetteur. Servez-vous de la fonction inversion du sens de rotation des servos de votre émetteur si nécessaire. - Page 27 Courbe de gaz Courbe de pas Manche Manche Courbe de gaz Courbe de pas Manche Manche Manche Manche...
-
Page 29: Vérifications Après Vol
5. Toujours éviter de percer la gaine du pack LiPo. Ni Thunder Tiger, ni les distributeurs/détaillants ne peuvent assumer la responsabilité des manquements à ces mises en garde, avertissements et instructions recommandées. Les utilisateurs assument et acceptent les risques associés à l’utilisation de batteries LiPo. -
Page 30: Pièces Détachées
PIECES DETACHEES PALES D’ANTICOUPLE CHAPES A ROTULE PASSE-FILS DE SUPPORT DE VIS CHC DE FIXATION DES CARBONE 105MM BULLE PALES FREIN FILET GRAISSE POUR BUTEE A BILLES COMMANDE D’ANTICOUPLE TUBE DE COMMANDE D’ANTICOUPLE VELCRO DE FIXATION DE BASE DE LEVIER DE AMORTISSEUR DE BATTEMENT PIED DE PALE D’ANTICOUPLE BATTERIE... - Page 31 PIECES DETACHEES VIS TORX M3X8mm COMMANDE D’ANTICOUPLE MOYEU DE ROTOR CURSEUR DE COMMANDE METAL D’ANTICOUPLE METAL D’ANTICOUPLE METAL ARBRE DE ROTOR DERIVE CARBONE PALONNIERS METAL DE PLA- SUPPORTS DE SERVO D’ANTICOUPLE TEAU CYCLIQUE ENTRETOISES DE PALES TOURNEVIS TORX JEU DE GOUPILLES ADAPTATEURS DE PALONNIERS POUR SERVOS FUTABA EMBOUT DE TOURNEVIS TORX...
- Page 32 PIECES DETACHEES ARBRE DE ROTOR PALONNIERS DE WASHOUT COMMANDE DE WASHOUT PLATEAU CYCLIQUE METAL PRINCIPAL RENFORCE METAL CARTER DE RTL D’AXE BAGUE DE BLOCAGE BIELLETTES DE BIELLETTES DE DE ROTOR PRINCIPAL DE ROTOR PRINCIPAL TRINGLERIE FBL TRINGLERIE 68,57mm BIELLETTES DE SUPPORT DE TUBE DE QUEUE PIGNONNERIE DE ARBRE D’ENTRAINEMENT...
- Page 33 PIECES DETACHEES PALONNIER DE MIXAGE METAL PALONNIER DE MIXAGE METAL LEVIER DE PROFONDEUR TRANSMISSION DE GAUCHE DROIT METAL PROFONDEUR PLATINE GYROSCOPE PLATINE RADIO ENTRETOISES DE JEU DE BAGUES CHASSIS METAL TRAIN D’ATTERRISSAGE SUPPORTS DE PATINS ROULEMENT GUIDE DE GUIDE DE TRINGLERIE D’ATTERRISSAGE CARDAN D’ANTICOUPLE D’ANTICOUPLE...
- Page 34 PIECES DETACHEES PIGNON MOTEUR 13DENTS BRIDE DE PIGNON 6MM SUPPORT DE TRAIN FLANC DE CELLULE INFERIEUR D’ATTERRISSAGE GAUCHE FLANC DE CELLULE INFERIEUR SUPPORT DE PLATINE RADIO ENTRETOISE BOITIER ACCU DROIT TUBE DE QUEUE CARDAN D’ANTICOUPLE METAL TRINGLERIE D’ANTICOUPLE...
- Page 35 PIECES DETACHEES Réf. Désignation Réf. Désignation ECROU NYLSTOP M3 VIS CHC M3x10mm ECROU NYLSTOP M2.6 VIS CHC M3x12mm VIS CHC M3x14mm VIS CHC M3x18mm VIS CHC M3x25mm Réf. Désignation VIS CHC M3x8mm VIS CHC M4x4mm VIS CHC M4x12mm VIS CHC M3x4mm VIS CHC M4x8mm VIS CHC M4x3mm VIS CHC M3x6mm...
-
Page 36: Pièces Options
PIGNON MOTEUR 12 DENTS ACCESSOIRES AC8128 AC8126 CONTROLEUR DE TENSION GYROSCOPE GT5.1 3 AXES SERVO ACE DIGITAL DS1313 SERVO ACE DIGITAL DS1213 AC8158 AC8169 T3941 AC8127 SERVO ACE DIGITAL SERVO ACE DIGITAL DSHV0818T CRASH KIT RAPTOR E700 SERVO ACE DIGITAL DS1015 DSHV0507NT... -
Page 37: Vue Éclatée
Vue éclatée ROTOR PRICIPAL... - Page 38 Vue éclatée CELLULE...
- Page 39 Vue éclatée PALONNIER & PATIN D’ATTERRISSAGE...
- Page 40 Vue éclatée ANTICOUPLE...
- Page 42 Nom de produit Référence T4761 Type de moteur Moteur électrique Tête de rotor Longueur Largeur Hauteur Rotor principal Longueur Diamètre Rotor anticouple Longueur Diamètre Pignon 128 dents Rapports de transmission Poids sans batterie 2917g Dimensions maximales de la batterie de propulsion Batterie : 12S (6S x 2) 5.0Ah Configuration recommandée Niveau de décharge (C) de la batterie : Au-delà...
